• 8 •
• 5 •

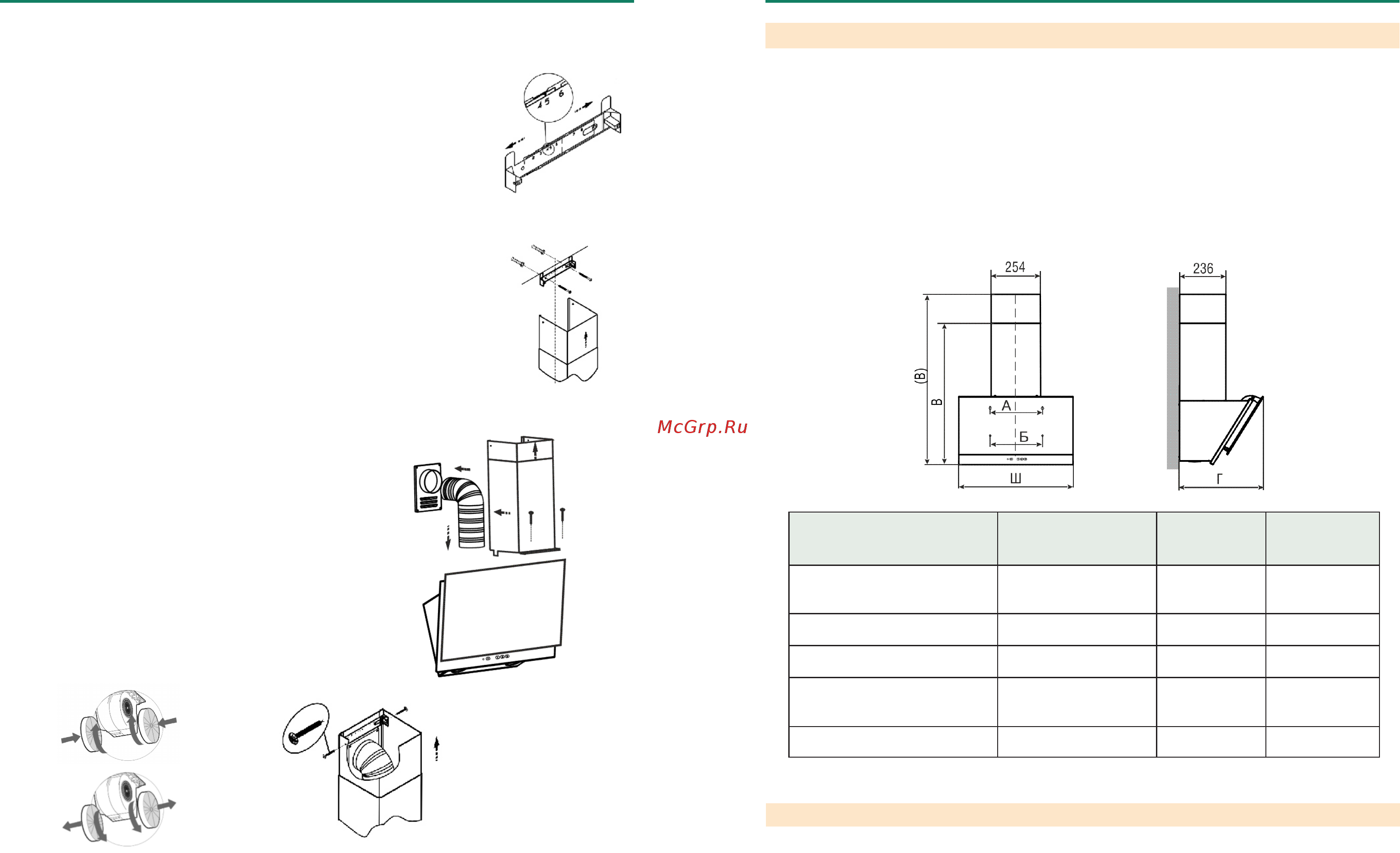

рис. 5
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
ТАБЛИЦА 1
3 КОМПЛЕКТНОСТЬ
рис. 2
В - высота вытяжки с нижней фальштрубой.
(В) - высота вытяжки с максимально выдвинутой верхней фальштрубой
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
2.1* Cерия вентилятора 650, 700**
2.2 Номинальное напряжение, В, частота, Гц 220, 50
2.3 Потребляемая мощность, Вт, не более 155, 190**
в том числе LED-диодных ламп, Вт 2х2,4 (2х3,5)
2.4 Класс защиты I**(II) по ГОСТ МЭК 335-1
2.5 Степень защиты от влаги обычное исполнение
2.6 Режим работы продолжительный
2.7 Климатическое исполнение УХЛ 4.2 по ГОСТ15150
3.1 Кухонная вытяжка 1 шт.
3.2 Фальштруба верхняя 1 шт.
3.3 Фальштруба нижняя 1 шт.
3.4 Кронштейн для фальштрубы 1 шт.
6.2 Крепление кронштейна к стене:
џ прежде чем прикрепить кронштейн к стене, необходимо выставить его на
нужный размер (равный ширине верхней фальштрубы).
џ увеличьте размер кронштейна (если это необходимо), раздвинув его, и устано-
вите фиксатор напротив цифры 5 (см. рис. 5)
џ установите на вытяжку комплект из двух телескопических фальштруб;
џ верхнюю фальштрубу выдвиньте на нужную высоту;
џ сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную
линию, затем снимите фальштрубы;
џ приложите кронштейн к стене, как показано на рис. 6;
џ осевая линия кронштейна должна совпадать с осевой линией вытяжки, а ве рх
џ ний край с ранее проведенной горизонтальной линией;
џ обозначьте центры отверстий для крепления кронштейна;
џ просверлите два отверстия Ø 8 мм и забейте дюбели;
џ прикрепите кронштейн к стене винтами.
6.3 В зависимости от режима эксплуатации кухонной вытяж-
ки соедините вентилятор с вентиляционной решеткой полужес-
тким гофрированным воздуховодом (рис. 7) или установите на
вентилятор угольные фильтры.
Проверьте свободный ход антивозвратного клапана вентилято-
ра при монтаже вытяжки.
џ Угольные фильтры устанавливаютcя на защитные решетки
корпуса вентилятора (рис. 7А).
6.4 Установите фальштрубы (рис. 7).
џ На нижней фальштрубе имеются специальные «ушки», кото-
рые необходимо направить в пазы, расположенные на вер-
хней панели вытяжки.
џ Затем нижнюю фальштрубу необходимо зафиксировать дву-
мя самонарезающими винтами 3,5х11 мм.
џ Выдвиньте верхнюю фальштрубу, навесьте ее на кронштейн
(рис.8) и закрепите винтами.
6.5 Для кухонных вытяжек из нержавеющей стали:
џ снимите защитную пленку с корпуса и фальштруб;
џ будьте осторожны при установке фальштруб, не повредите
поверхности из нержавеющей стали, их легко поцарапать.
Наименование
Габаритны размеры,
мм ШхГхВ(В)
Масса, кг
без упаковки
Тип угольного
фильтра
RY6634BB
RY6634WW
590х434х729(1200)
13,6
Ф-02 (2шт.)
RA6634AB
590х434х729(1200)
13,4
Ф-02 (2шт.)
RT6754AB
590х434х729(1200)
12,4
Ф-02 (2шт.)
RX6754X5
RX6754X6
590х402х735(1210)
13,0
Ф-02 (2шт.)
RX6754XB
590х402х735(1210)
11,9
Ф-02 (2шт.)
* - соответствует максимальной воздухопроизводительности вентилятора (куб. м/час)
** - для вытяжек RT6754, RX6754
рис. 6
рис. 7
рис. 8
рис. 7А
RY6634 • RA6634 • RT6754 • RX6754
