www.timberk.com • электрический накопительный водонагреватель
5
Размерные характеристики
HEATING
POWER

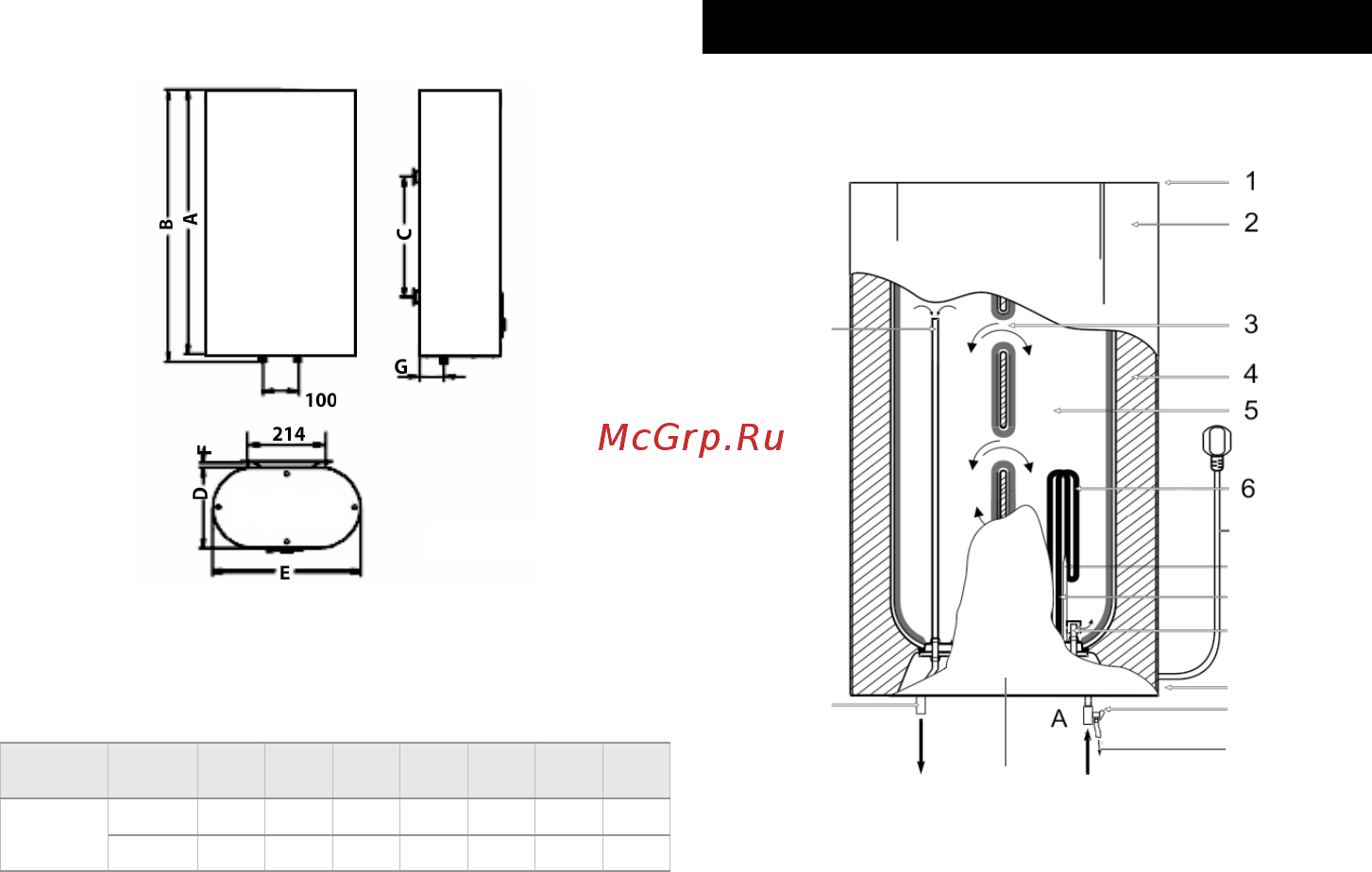

Рис. 1
Размерные характеристики водонагревателя (в мм)
согласно рис. 1 приведены в таблице 2.
Таблица 2
Объем,
л
A B C D E F G
SWH FS3
50 835 853 500 233 430 20 65
80 989 1007 450 270 516 20 85
На рис. 2 представлено устройство водонагревателя
вертикального типа серии FS3.
5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
Рис. 2
Выход
Вход
8
9
10
11
12
16
13
14
15
7
