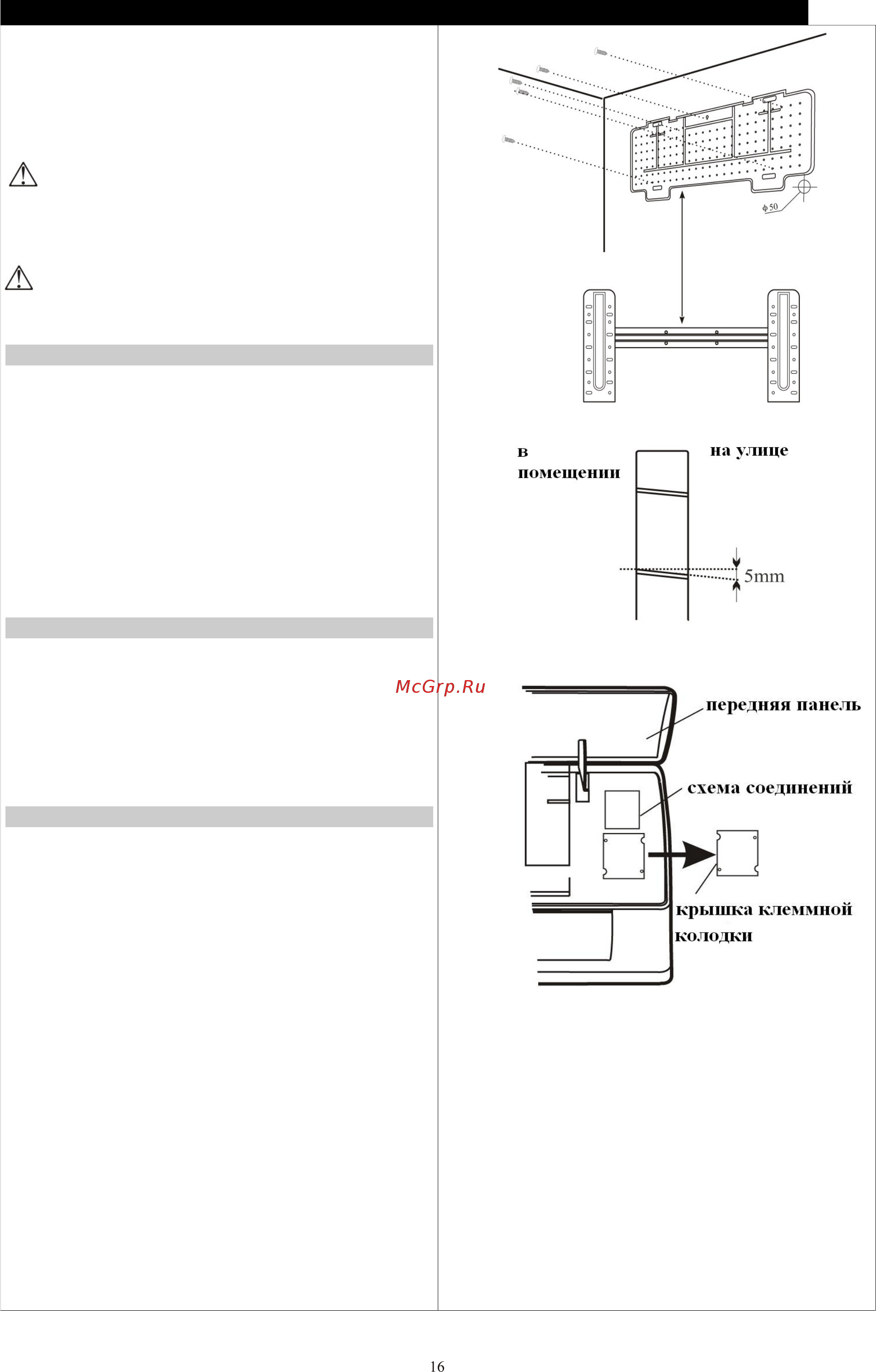

РУКОВОДСТВО ПО УСТАНОВКЕ КОНДИЦИОНЕРА - Установка внутреннего блока
Перед началом установки решите, где будут
располагаться внутренний и наружный блоки,
учитывая так же и расстояния, которые следует
оставить между кондиционером и стеной, потолком и
любыми предметами.
Внутренний блок устанавливается
непосредственно в желаемой комнате. Избегайте
установки внутреннего блока в коридорах и
проходных помещениях.
Внутренний блок устанавливается на высоте не
менее 2.5 метров от пола.
Для установки необходимо:
Крепление установочной плиты
1. С помощью нивелира обеспечьте точную
горизонтальность и вертикальность осей
установочной плиты.
2. Просверлите в стене отверстия диаметром 32 мм.
3. Вставьте в отверстия пластиковые анкеры.
4. С помощью крестообразных винтов (саморезов)
закрепите установочный щит на стене.
5. Проверьте надежность крепления установочной
плиты.
Примечание: форма установочной плиты может
отличаться от представленной на рисунке, но
установка производится аналогично.
Сверление отверстия в стене для трубы
1. Выберите место в стене для сверления отверстия
для трубы (при необходимости), учитывая
расположение установочной плиты.
2. Вставьте гибкий фланец в отверстие в стене для
поддержания его чистоты и сохранности.
Отверстие должно иметь легкий наклон наружу.
Примечание: сливная труба также должна иметь
наклон наружу чтобы избежать протекания.
Электрические соединения - внутренний блок
1. Поднимите переднюю панель
2. Снимите крышку, как показано на рисунке
(отвинтив винт или сломав крючки).
3. Схема электрических соединений дается на правой
части блока под передней панелью.
4. Соедините кабеля с клеммой с винтовым
креплением, в соответствии с номерами, соблюдая
правила техники безопасности.
5. Кабель, соединяющий внутренний и наружный
блоки, должен быть для наружного использования.
6. Розетка должна находиться в зоне досягаемости,
чтобы при необходимости прибор можно было
отключить от сети.
7. Следует обеспечить надежное заземление.
8. Если силовой кабель поврежден, обратитесь в
сервисный центр за предоставлением замены.
Примечание: кабеля подсоединены к главной печатной
плате внутреннего блока производителем, в
соответствии с моделью кондиционера без клеммной
колодки.
