C:\Documents and Settings\All Users\Documentos\SONY
TELES\2009\(23-03)KDL-22E53xx-
Ginger\4149085521KDL22E53xx\02_51-02UA\100ADD.fm
?????? ????????:???????
42
UA
KDL-52/46/40/37/32V5500
x-xxx-xxx-xx(x)
Пристрій: см
Цифри у вищенаведеній таблиці можуть дещо відрізнятися - це залежить від монтажу.
Стіна, до якої буде прикріплений телевізор, повинна бути в змозі витримати вагу, щонайменше в чотири
рази більшу за вагу телевізора. Інформацію стосовно його ваги див. у розділі “Технічні характеристики”
(стор. 43).

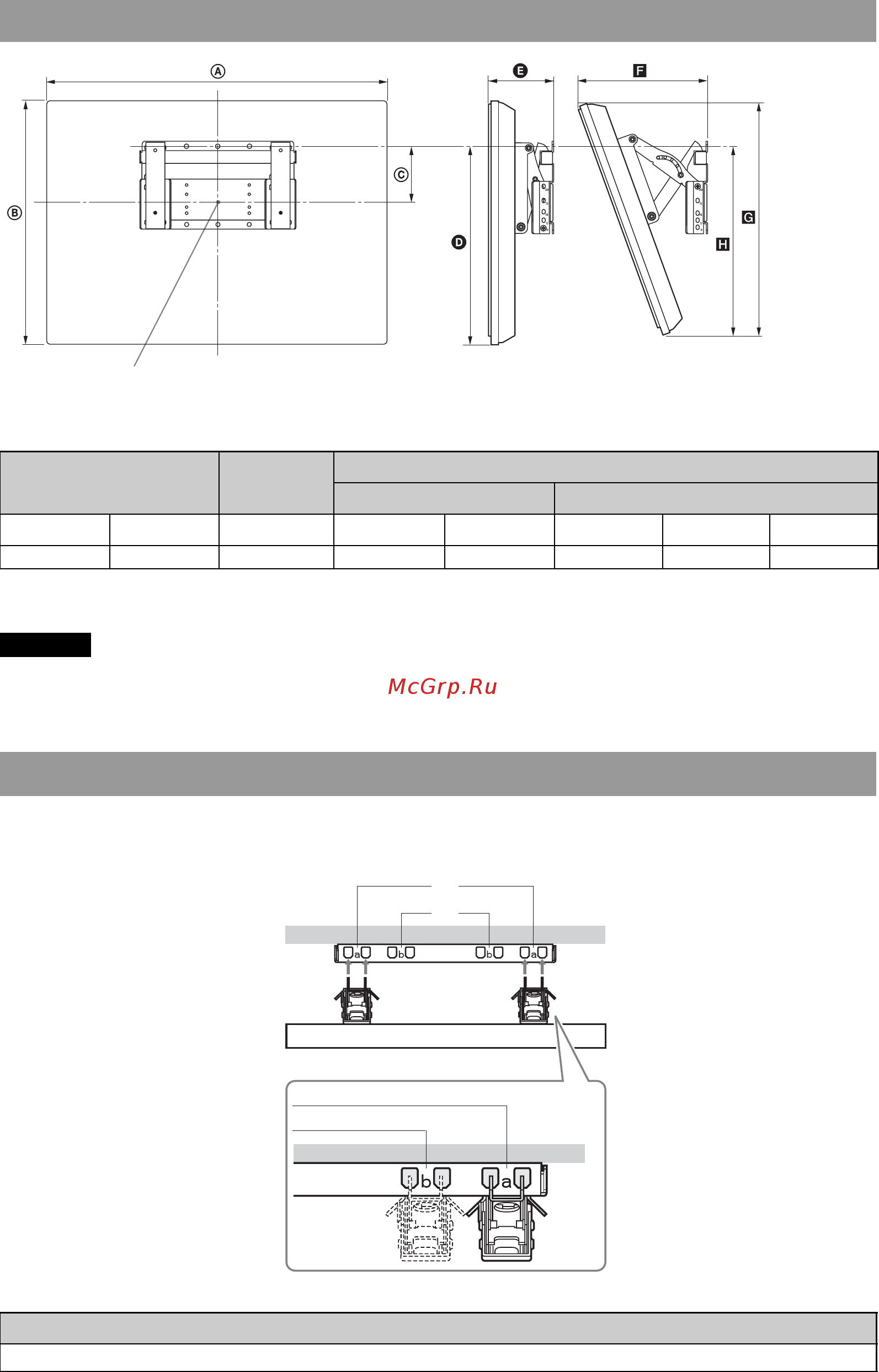

Таблиця габаритів для монтажу телевізора
Габарити дисплея
Габарити
центра
екрана
Довжина кожного кута монтажу
Кут (0 °) Кут (2 0°)
AB C DEFGH
58,6 37,8 13,3 32,4 14,1 23,0 36,3 32,6
Діаграма/таблиця розташування гачків
Розташування гаків
b
Центральна точка екрана
УВАГА!
Розташування гаків
Встановлення телевізора на основний кронштейн.
b
a
