ОПИСАНИЕ ВЫТЯЖКИ

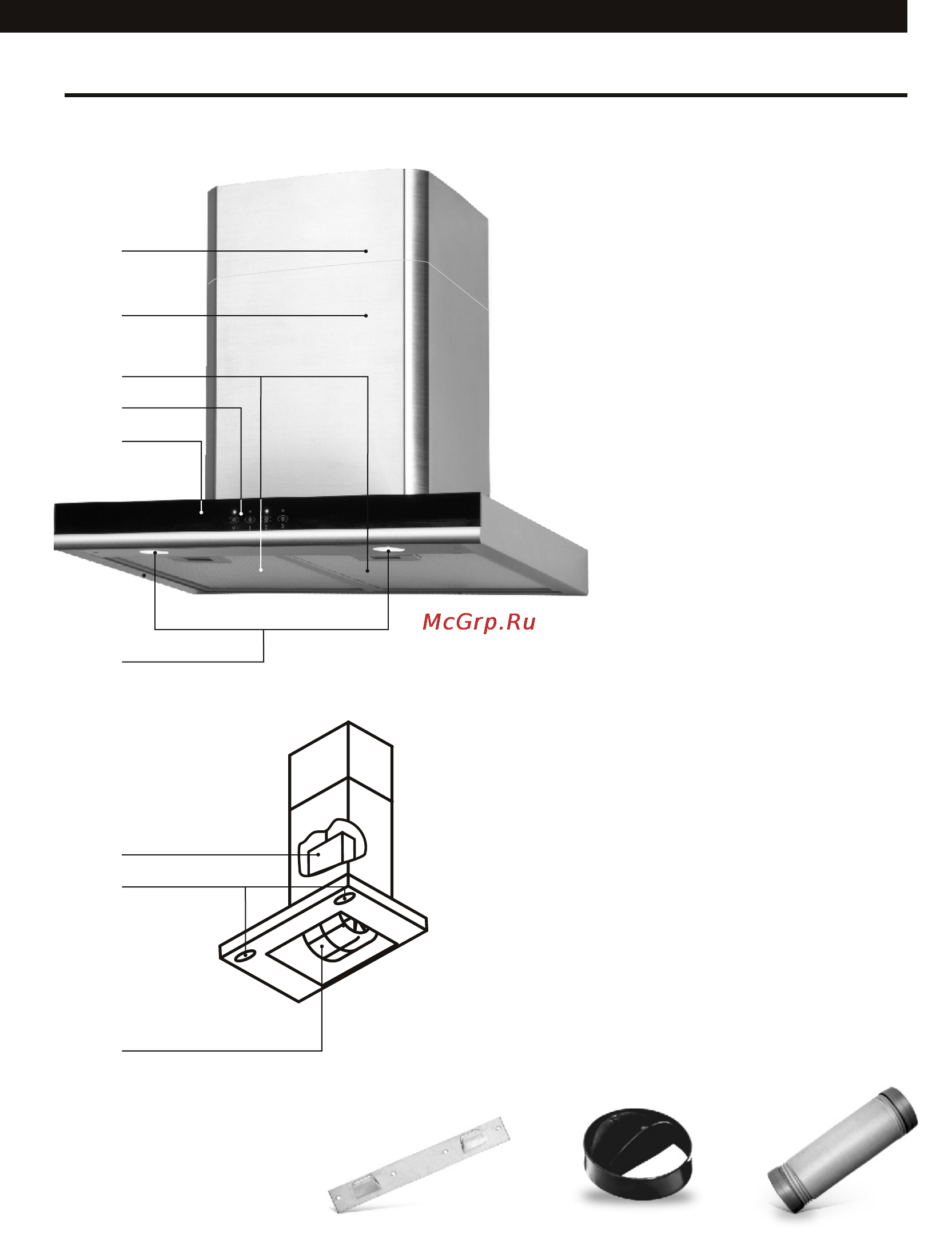

Наружная часть вытяжки состоит из

следующих составных частей (Рис.1):

1. Переключатель режимов работы.

2. Корпус вытяжки (лицевая панель).

3. Многоразовый алюминиевый

жироулавливающий фильтр.

4. Лампы подсветки.

5. Наружная часть кожуха вытяжки

6. Внутренняя часть кожуха вытяжки с

отверстиями для выхода воздуха (в режиме

рециркуляции).

Внутри вытяжки (после снятия многоразового

алюминиевого жироулавливающего фильтра)

(Рис.2) находятся:

1. Короб мотора (с мотором и крыльчаткой в

сборе).

2. Монтажная коробка.

3. Лампы подсветки.

В комплект поставки входит:

1. Комплект крепежа вытяжки к стене.

2. Планка крепления корпуса вытяжки к стене

(Рис. 3).

3. Переходной фланец с антивозвратным

клапаном (если он не установлен) (Рис. 3.1).

4. Гибкий воздуховод диаметром 160мм и

длиной 1,5м. (Рис. 3.2).

Рис.3

Рис.1

Рис.2

Рис.3.1 Рис.3.2
