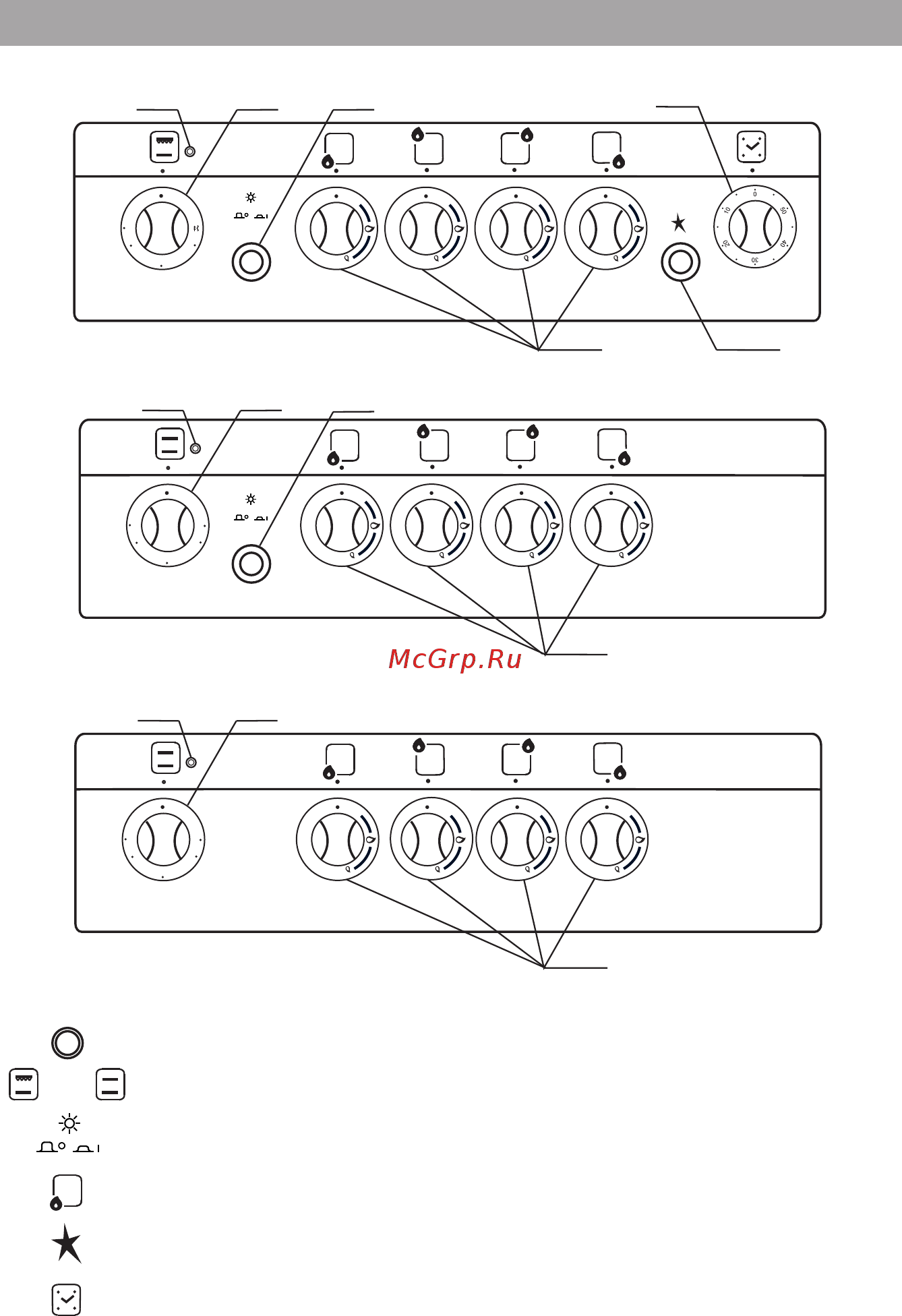

Панель управления плиты модели 506040.01гэ
Панель управления плиты модели 506040.11гэ
2
4
200
150
100
250
Элементы управления, расположенные на лицевых панелях, выполняют
следующие функции:
1 - сигнальная лампочка включения электрической духовки;
или 2 - ручка управления электрической духовки;
3 - кнопка переключателя освещения электрической духовки;
4 - ручки кранов, управляющих работой газовых горелок;
5 - кнопка электророзжига;
6 - ручка механического таймера.
Панель управления плиты модели 506040.00гэ, 506040.10гэ
УСТРОЙСТВО ПЛИТЫ
332243.032
7
2
4
200
150
100
250
1
1
200
150
2
3
3
4
100
5
6
1
