TL-WR941N/TL-WR941ND Беспроводной гигабитный маршрутизатор серии N
4
1.4 Описание панелей
1.4.1 Передняя панель

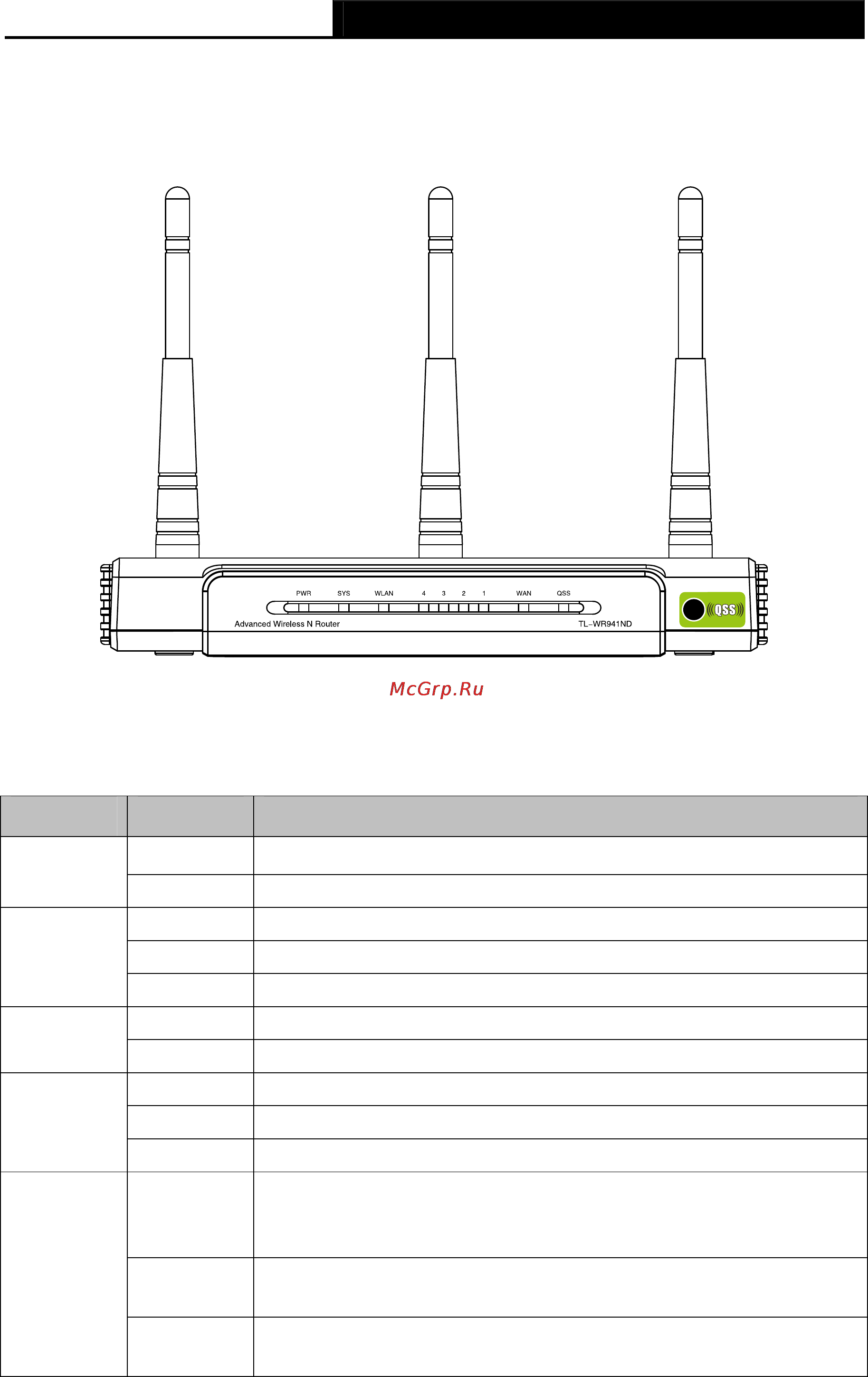

Рис. 1-1 Передняя панель
Светодиодные индикаторы и кнопка QSS (быстрая настройка параметров безопасности)
расположены на передней панели (слева направо).
Индикатор Состояние Значение
Выкл.
Питание отключено.
PWR
(Питание)
Вкл. Питание включено.
Вкл. Загрузка исходных параметров или системная ошибка
Мигает Устройство работает в нормальном режиме.
SYS
(Система)
Выкл. Системная ошибка.
Выкл. Функция беспроводной передачи данных отключена.
WLAN
Мигает Функция беспроводной передачи данных включена.
Выкл. У порта нет подключенных устройств.
Вкл. К порту подключено устройство, но оно неактивно.
WAN,
LAN 1-4
Мигает К порту подключено устройство и оно активно.
Медленно
мигает
Беспроводное устройство производит подключение к сети
через функцию QSS. Этот процесс занимает примерно две
минуты.
Вкл.
Беспроводное устройство было успешно подключено к сети
посредством функции QSS.
QSS
Быстро
мигает
Не удалось подключить беспроводное устройство к сети
посредством функции QSS.
Табл. 1-1 Светодиодная индикация
