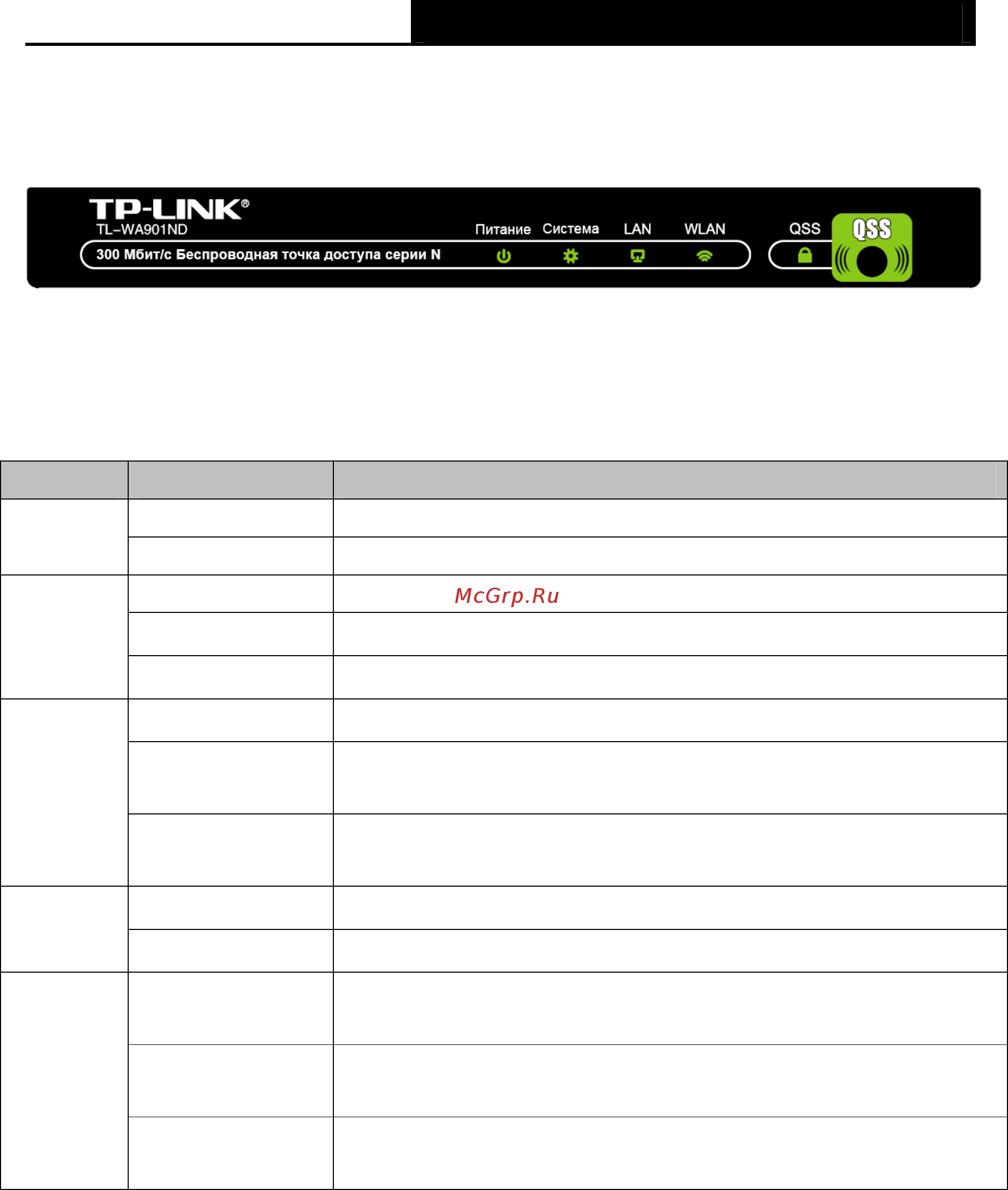

TL-WA901ND 300 Мбит/с Беспроводная точка доступа серии N
1.3 Внешний вид устройства
1.3.1 Передняя панель
Рис. 1-1
На передней панели TL-WA901ND находится несколько индикаторов состояния устройства.
Их предназначение расписано в Таблица 1-1, порядок – слева направо.
Обозначение индикаторов
Название Состояние Обозначение
Выкл. Питание отключено.
Питание
Вкл. Питание включено.
Выкл. Системная ошибка.
Вкл.
Инициализация устройства.
Система
Мигает
Устройство работает нормально.
Выкл.
Нет устройств, подключенных к соответствующему порту.
Вкл.
К соответствующему порту подключено другое устройство,
однако соединение не активно.
LAN
Мигает
Осуществляется передача информации на подключенное
устройство через соответствующий порт.
Выкл.
Функция беспроводной передачи отключена.
WLAN
Мигает
Функция беспроводной передачи включена.
Медленно мигает
Беспроводное устройство подключается к сети с помощью
QSS. Данная процедура займет примерно 2 минуты..
Вкл.
Беспроводное устройство было успешно добавлено к сети с
помощью функции QSS.
QSS
Быстро мигает
Не удалось подключить беспроводное устройство
посредством функции QSS.
Таблица 1-1
