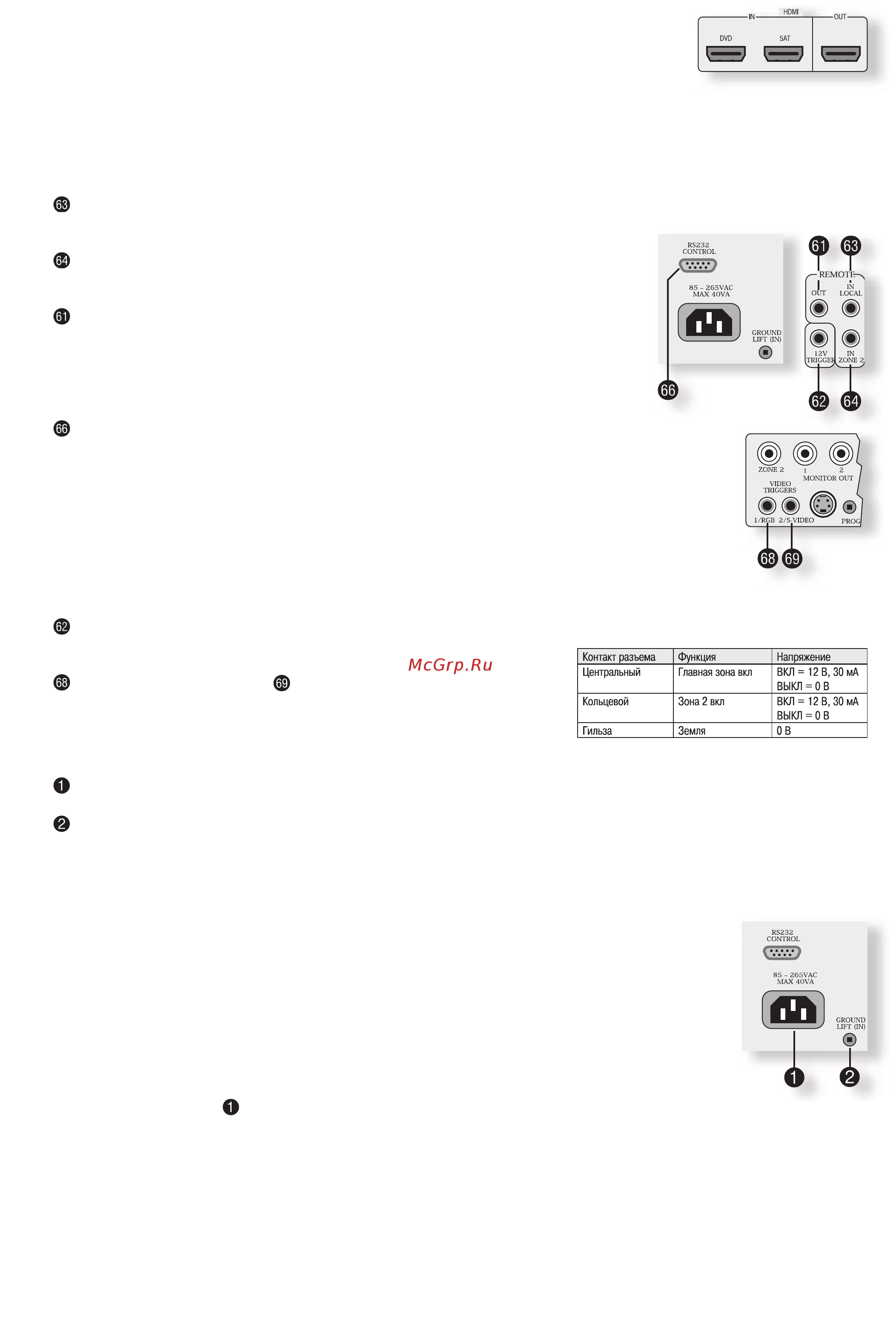

10
HDMI
Соединение источника и устройства отображения по каналу HDMI обеспечивает (в большинстве случаев) наиболее высокое качество изобра
жения. Однако данный тип соединения является наиболее ограничивающим в смысле маршрутизации и преобразования сигнала.
AV9 оборудован пятью входами HDMI, маркированными таким образом, чтобы соответствовать остальным цифровым входам. Каждый вход
может быть использован для любого источника сигнала формата HDMI.
Важно осознавать, что AV9 не может передавать сигналы аналоговых источников на выход HDMI, равно как не может и преобразовать сигнал
HDMI в аналоговый сигнал того или иного рода. AV9 действует просто как коммутирующее устройство, выбирая один из входов и подавая сигнал с него на выход.
Принимая во внимание вышеизложенное, необходимо (как и в случае высококачественных соединений для аналогового видео) обеспечить подачу композитного видеосигнала в допол
нение к HDMIсигналу, если видеосигнал предполагается передавать в Зону 2.
Управляющие соединения
«IN LOCAL» [ВЫНОСНОЙ ПРИЕМНИК ИКИЗЛУЧЕНИЯ]
Данный вход задействуется для подключения выносного приемника ИКизлучения в том случае, если ИКприемник передней панели
загорожен препятствием.
«IN ZONE 2» [ВЫНОСНОЙ ПРИЕМНИК ИКИЗЛУЧЕНИЯ В ЗОНЕ 2]
При подключении ИКприемника к данному разъему управление устройством можно осуществлять непосредственно из Зоны 2 при
помощи ПДУ.
«(REMOTE) OUT» [ВЫХОД ИКИЗЛУЧЕНИЯ]
Данное гнездо может быть использовано для дистанционного управления источниками сигнала из Зоны 2 или Зоны 1 с использова
нием местного устройства ввода. Для использования данной функции необходимо либо подключить этот разъем к соответствующему
разъему источника сигнала (только для аппаратуры Arcam) посредством кабеля для передачи сигналов дистанционного управления
со штекерами диаметром 3,5 мм, либо подключить к этому разъему ИКизлучатель, сориентировав его по центру приемного окна
ИКприемника источника сигнала (например, миниизлучатель Xantech 283MW).
«RS232 CONTROL» [УПРАВЛЕНИЕ ПО ПОСЛЕДОВАТЕЛЬНОМУ ИНТЕРФЕЙСУ RS232]
Данный разъем используется совместно с устройствами, оборудованными последовательным портом RS232 (например, устройства
управления с сенсорным экраном от компаний Crestron и AMX). Данный интерфейс используется также для обновления микропро
граммного обеспечения устройства. Дополнительная информация изложена в конце данного руководства в разделе, посвященном
управлению и программированию.
Для получения дополнительной информации по использованию любого из этих соединений, пожалуйста, обратитесь к вашему дилеру.
Триггерные выходы
AV9 оборудован тремя выходными триггерными разъемами, каждый из которых рассчитан на подключение стандартного штекера ди
аметром 3,5 мм с задействованными двумя контактами: центральным скругленным и кольцевым. Для получения технической инфор
мации о триггерных выходах обратитесь к таблице.
«12V TRIGGER» [ТРИГГЕРНЫЙ ВЫХОД С НАПРЯЖЕНИЕМ 12 В]
Данный разъем может быть использован для дистанционного включения и выключения усилителей мощности
или источников сигнала для Главной зоны и Зоны 2.
«VIDEO TRIGGER 1» [ВИДЕО ТРИГГЕР 1], «VIDEO TRIGGER 2» [ВИДЕО ТРИГГЕР 2]
Данные триггерные выходы выполняют различные функции в зависимости от того, какие значения установлены
для параметров «Video Status» [Статус видео] («Screen Ctrl» [КОНТРОЛЬ ЭКРАНА] или SCART) в меню
«General Settings»[Общие параметры настройки].
Подключение к источнику питания
Разъем для подключения сетевого шнура питания
AV9 оборудован универсальным источником питания, совместимым с розетками напряжением от 85 до 265 В переменного тока.
«GROUND LIFT (IN)» [КНОПКА ГАЛЬВАНИЧЕСКОЙ РАЗВЯЗКИ ЗАЗЕМЛЕНИЯ]
В сложных конфигурациях, в состав которых входят модули приема спутникового телевидения или воздушные антенны для приема радиосигналов, заземление устройства может по
высить уровень фоновых шумов или помех в громкоговорителях. В этом случае нажмите кнопку «GROUND LIFT» для того, чтобы развязать землю шасси от сигнальной земли.
Ни при каких обстоятельствах не удаляйте обеспечивающий безопасность заземляющий провод из сетевого шнура для
подключения устройства.
Сетевой шнур питания
Данное устройство обычно комплектуется литой сетевой вилкой, уже напрессованной на шнур питания. Убедитесь, что вилка, поставляемая
в комплекте с устройством, соответствует вашей сетевой розетке. Если же это не так, проконсультируйтесь у вашего дилера Arcam.
При необходимости отрезать вилку от сетевого шнура, ее необходимо утилизировать незамедлительно и надежно во избежание риска пора
жения электрическим током при ее случайном подключении к сетевой розетке. В случае если вам понадобится новый сетевой шнур питания,
обратитесь к вашему дилеру Arcam.
Подключение шнура питания к устройству
Вставьте штекер (разъем с пазами по стандарту МЭК) шнура питания, входящего в комплект поставки устройства, в гнездо, предназначен
ное для подключения шнура питания ( ), на задней стенке устройства. Убедитесь, что штекер вставлен надежно и до упора.
Вставьте вилку, расположенную на другом конце шнура питания, в розетку сети питания, и подайте питание на розетку.
