Iconbit HD270mk2 [17/54] Подсоединение к телевизору при помощи аудио видео кабеля

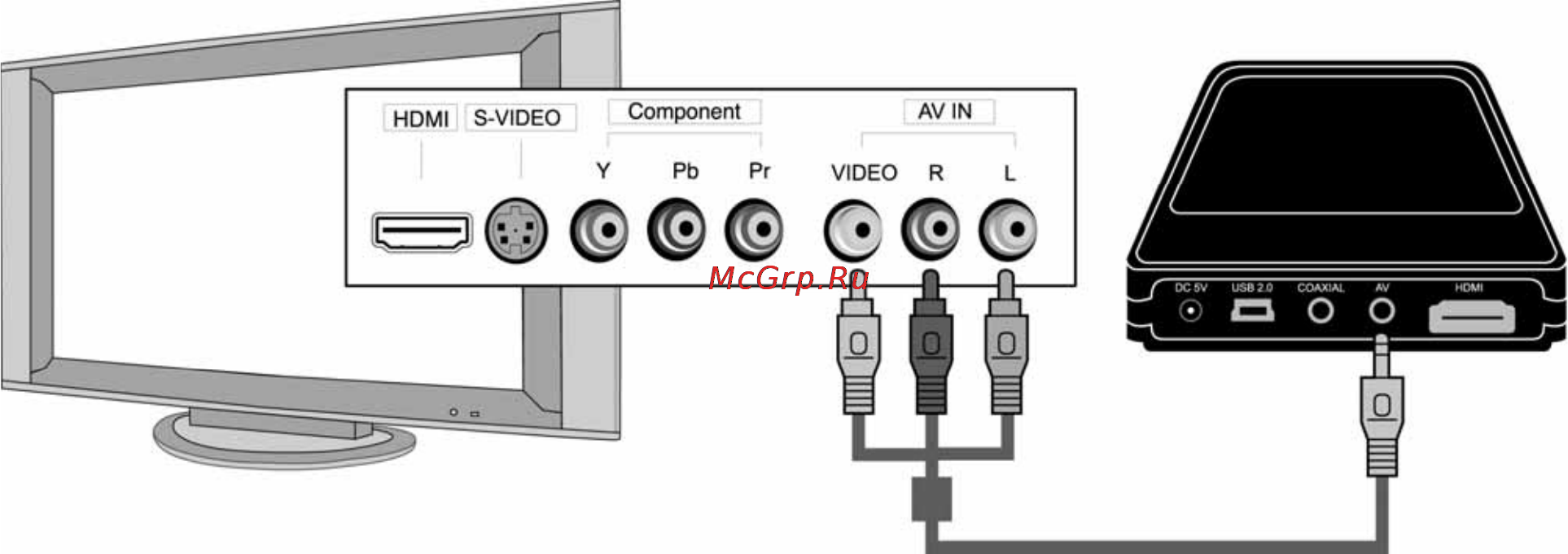

Отключите электропитание HD270HDMI и телевизора, затем соедините

их так, как это показано ниже…

Подсоединение к телевизору при

помощи аудио/видео кабеля

 Композитный аудио/видео кабель обычно используется для соединения с

телевизором или видеомагнитофоном. Кабель одновременно передает композитный

видеосигнал и 2-х канальный аудио сигнал.

 Соедините при помощи желтого кабеля композитный видеовыход (Composite)

HD270HDMI и видеовход (VIDEO) вашего телевизора.

 Соедините при помощи красного кабеля аудио выход (FRONT-R) HD270HDMI и аудио

вход (R) вашего телевизора или аудиосистемы.

 Соедините при помощи белого кабеля аудио выход (FRONT-L) HD270HDMI и аудио

вход (L) вашего телевизора или аудиосистемы.

 Вы можете ориентироваться по цветам кабелей и разъемов.

 Будьте внимательны и не перепутайте композитные разъемы с компонентными (Y,

Pb, Pr), которые располагаются ниже на задней панели HD270HDMI.

 Если вы хотите использовать цифровой аудио выход (Optical, Coaxial), то вам

не нужно использовать композитные аудио кабели (красный и белый).

 В случае если ваш телевизор имеет S-Video видеовход, то вы можете

использовать его, подсоединив соответствующий видеокабель, так как он

передает более качественный сигнал. (Обратите внимание: так как в комплект

поставки не входит S-Video кабель, вам необходимо будет приобрести его

отдельно).

 Для получения более подробной информации обратитесь к руководству,

прилагаемому к вашему телевизору.

- 17 -
