Изучение частей 2

Правая сторона

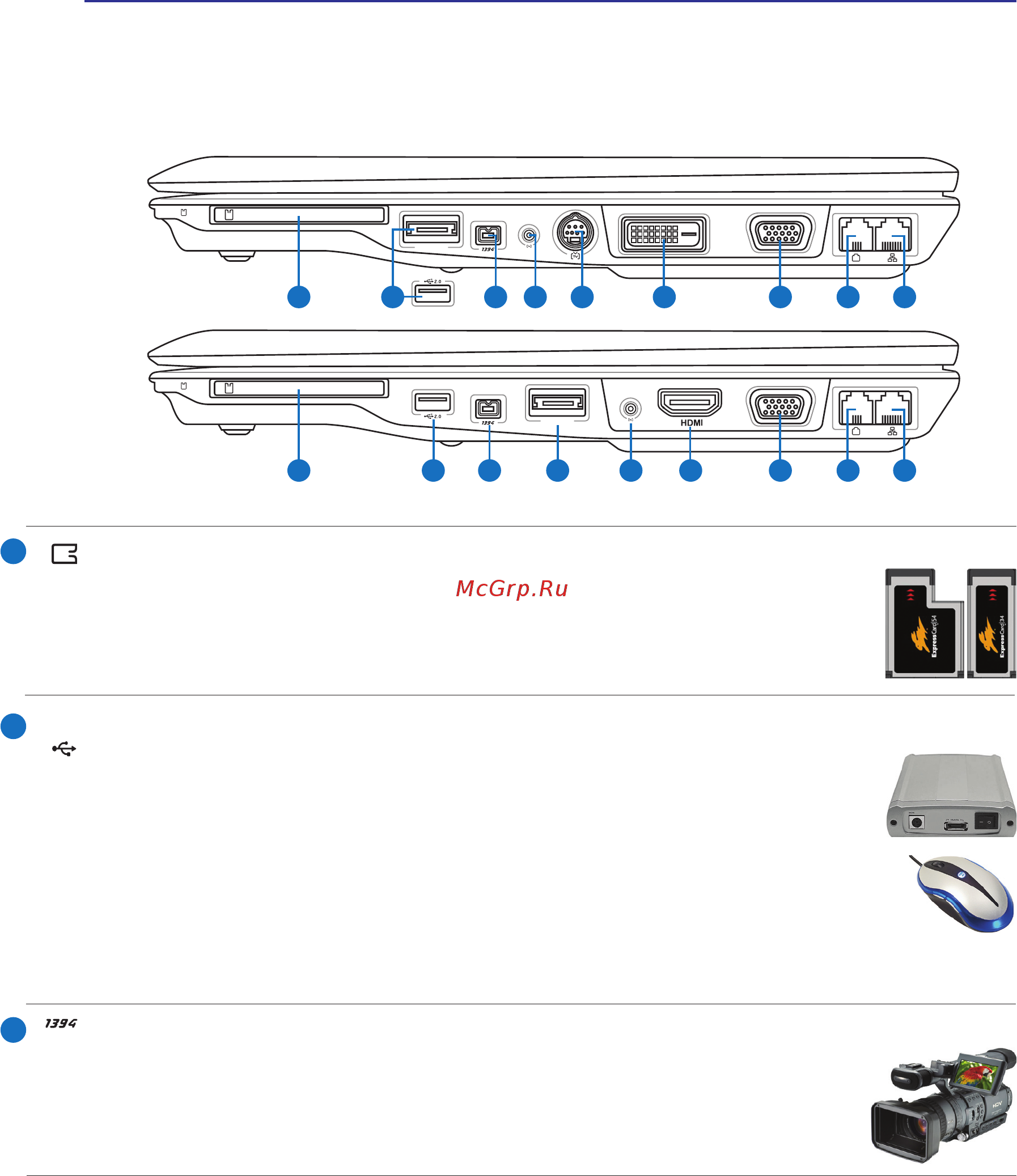

На следующей схеме представлены компоненты, расположенные на этой стороне ноутбука.

EXPRESS

E- SATA

DV I

1 53

86 7 9

Порт 134 (опция)

IEEE1394 - это высокоскоростная последовательная шина, похожая на SCSI, но с более

простыми разъемами и возможностью горячего подключения, как у USB. Интерфейс

IEEE1394 поддерживает передачу данных со скоростью 100-400 Mбит/c и может

поддерживать до 63 устройств на одной шине. IEEE1394 также используется в цифровой

аппаратуре класса “high-end” и имеет маркировку “DV” (порт для цифрового видео).

Разъем ExpressCard

Один 26-контакный разъем позволяет установить одну карту Express card (шириной 34 или

54мм). Этот новый интерфейс обеспечивает более высокую пропускную способность, используя

возможности шины PCI Express, и НЕ ОБЛАДАЕТ обратной совместимостью с устройствами

стандарта РС Card (PCMCIA.)

2.0

Порт E-SATA или USB (2.0/1.1) (в зависимости от модели)

Внешний SATA или eSATA позволяет подключать Serial-ATA устройств, изначально

предназначенные для использования внутри компьютера. Он в шесть раз быстрее существующих

портов USB 2.0 & 1394, имеет возможность горячего подключения и использует экранированные

кабели до двух метров.

Универсальная последовательная шина совместима с устройствами типов USB 2.0 или USB 1.1,

например, устройствами ввода, модемами, приводами жестких дисков, принтерами, мониторами

и сканерами, подсоединенными последовательно на скорости до 12Mбит/с (USB 1.1) и 480Mбит/с

(USB 2.0). USB позволяет подключить к одному компьютеру много внешних устройств, используя

хабы. USB поддерживает “горячее подключение” устройств, таким образом, можно подключать и отключать

периферийные устройства без перезагрузки компьютера.

E-SATA

EXPRESS

E- SATA

1 53

86 7 9
