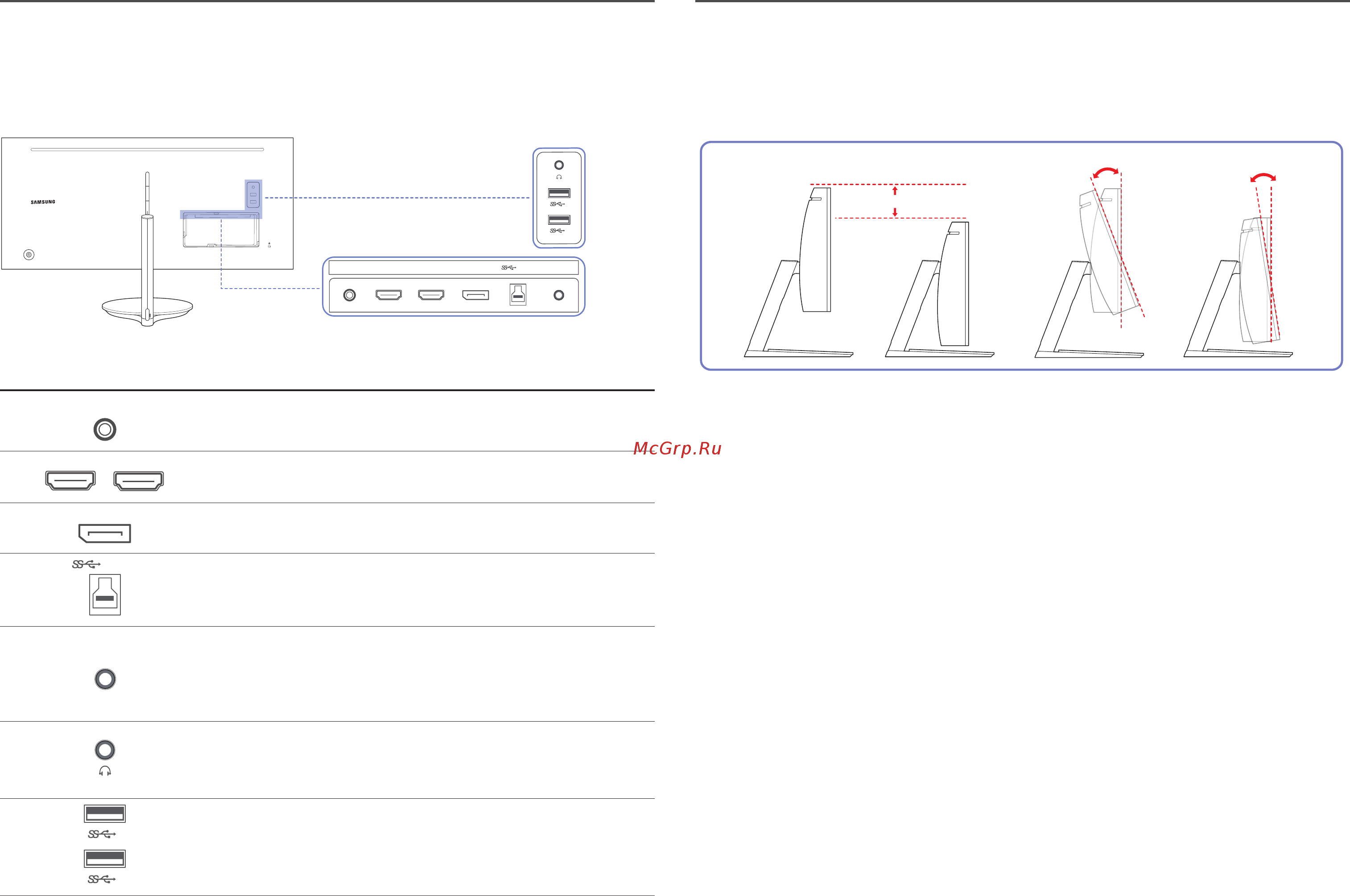

14
Задняя сторона
―
Цвет и форма деталей могут отличаться от цвета и формы деталей, представленных на рисунке. В целях
повышения качества технические характеристики могут изменяться без уведомления.
HDMI IN 1DC 19V
HDMI IN 2
DP IN
SERVICE
2
1
(PC IN)
Порт Описание
DC 19V
Подключается к адаптеру постоянного/переменного тока.
HDMI IN 1 HDMI IN 2
Подключение к устройству-источнику сигналов с помощью
кабеля HDMI или HDMI-DVI.
DP IN
Подключение к компьютеру с помощью кабеля DP.
(PC IN)
Подключение к ПК с помощью кабеля USB.
―
Этот порт можно подключать только к ПК.
SERVICE
Для специалистов сервисного центра.
―
Данный порт предназначен только для обслуживания и не имеет
пользовательской функции. Не подключайте кабель к данному
порту.
Подключение устройств вывода звука, например, наушников.
―
Воспроизведение звука возможно только при подключении кабеля
HDMI к порту HDMI или при использовании кабеля DP.
2
1
Данные порты включаются, если компьютер подключен к порту
USB PC IN.
Регулировка угла наклона и высоты устройства
―
Цвет и форма деталей могут отличаться от цвета и формы деталей, представленных на рисунке. В целях
повышения качества технические характеристики могут изменяться без уведомления.
100 мм ± 5,0 мм
-14˚(±4˚) - 22˚(±4˚) -2˚(±4˚) - 34˚(±4˚)
• Угол наклона и высоту монитора можно регулировать.
• Чтобы не повредить изделие при регулировке наклона, нажимайте на середину верхнего края
изделия, удерживая основание изделия.
