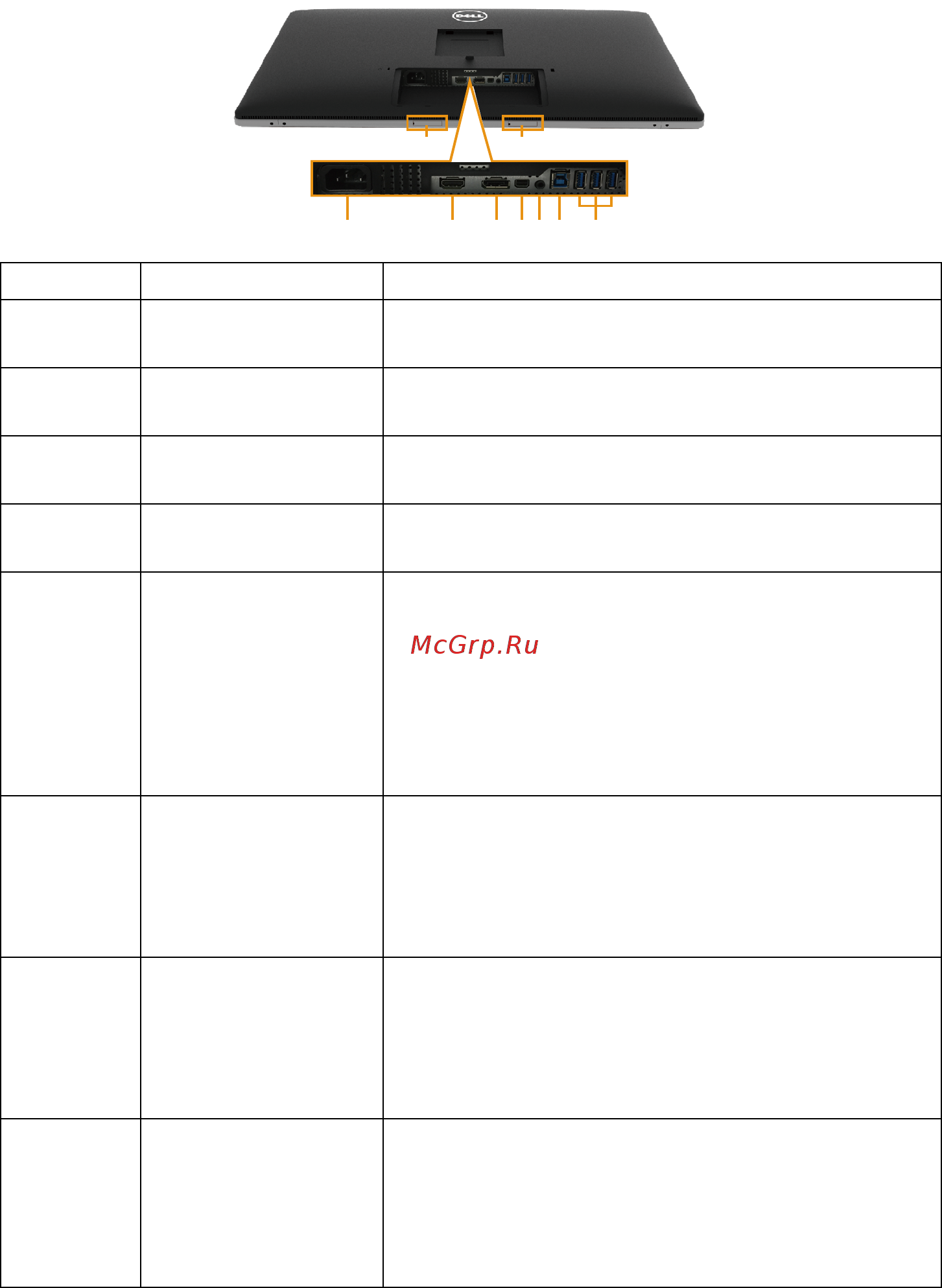

10 О мониторе
Вид снизу
123457
8 8
6
Наклейка Описание Использование
1 Разъем питания
переменного тока
Для подключения кабеля питания монитора.
2 Разъем
HDMI(MHL)
Служит для подключения к компьютеру с
помощью HDMI(MHL)-кабеля.
3 Разъем
DisplayPort in
Служит для подключения к компьютеру с
помощью DP-кабеля.
4 Разъем Мини-
DisplayPort
Служит для подключения к компьютеру с
помощью кабеля Мини-DP-DP.
5 Линейный
аудиовыход
Этот разъем служит для подключения
акустической системы для воспроизведения
звука, передаваемого посредством
интерфейсов HDMI и DP.
Поддерживается только 2-канальный звук.
ПРИМЕЧАНИЕ. К линейному аудиовыходу
нельзя подключить наушники.
6 Восходящий порт
USB
Служит для подключения к компьютеру
USB-кабелем, который поставляется в
комплекте с монитором. После подключения
данного кабеля можно использовать
нисходящие USB-разъемы на мониторе.
7 Нисходящие
порты USB
Эти порты предназначены для подключения
USB-устройств. Эти разъемы можно
использовать только после подключения
кабеля USB к компьютеру и восходящему
разъему USB на мониторе.
8 Монтажные
отверстия
звуковой панели
Dell
Для установки дополнительной звуковой
панели Dell.
ПРИМЕЧАНИЕ. Перед установкой звуковой
панели Dell снимите пластиковую ленту,
закрывающую крепежные отверстия.
