Подключение кабелей
ПРИМЕЧАНИЕ. Монитор поставляется с выбранными кабелями. Не все кабели, показанные в
настоящем разделе, входят в комплект поставки монитора.
1. Устанавливайте монитор вблизи компьютера, в месте, где обеспечен свободный приток воздуха.

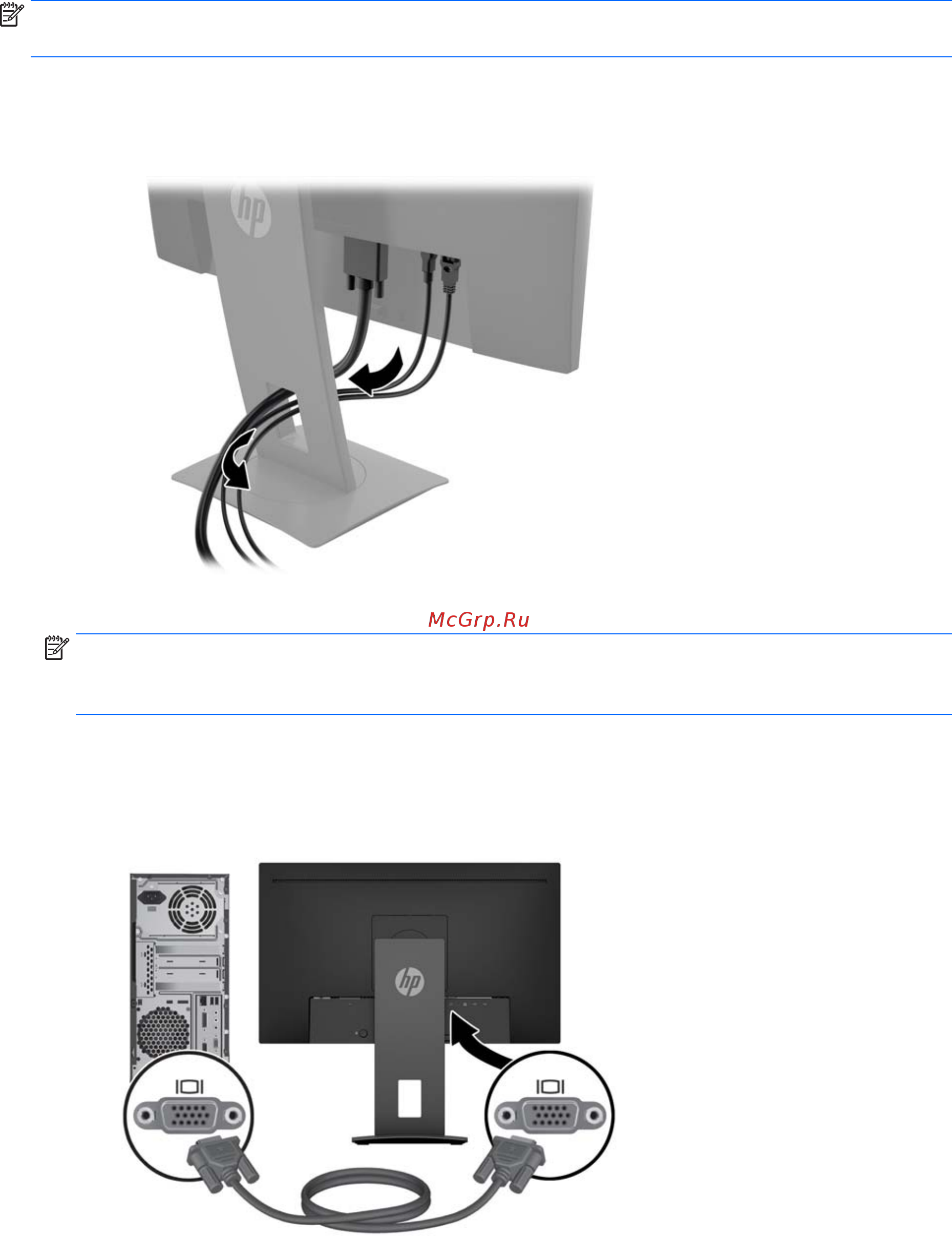

2. Перед подключением кабели необходимо протянуть через специальное кабельное отверстие,
расположенное по центру подставки.
3. Подключите видеокабель.
ПРИМЕЧАНИЕ. Монитор автоматически определяет, какие входы имеют правильные
видеосигналы. Входы можно выбрать, нажав кнопку Меню для доступа к экранному меню (OSD) и
выбрав Управление вводом.
●
Для аналогового режима работы подключите один конец видеокабеля VGA к разъему VGA на
задней панели монитора, а другой конец – к разъему VGA устройства-источника.
Подготовка монитора к работе 7
