дочернюю плату VGA
Извлечение дочерней платы VGA
1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2 Снимите:
a крышка
b лицевую панель
3 Откройте дверцу лицевой панели.

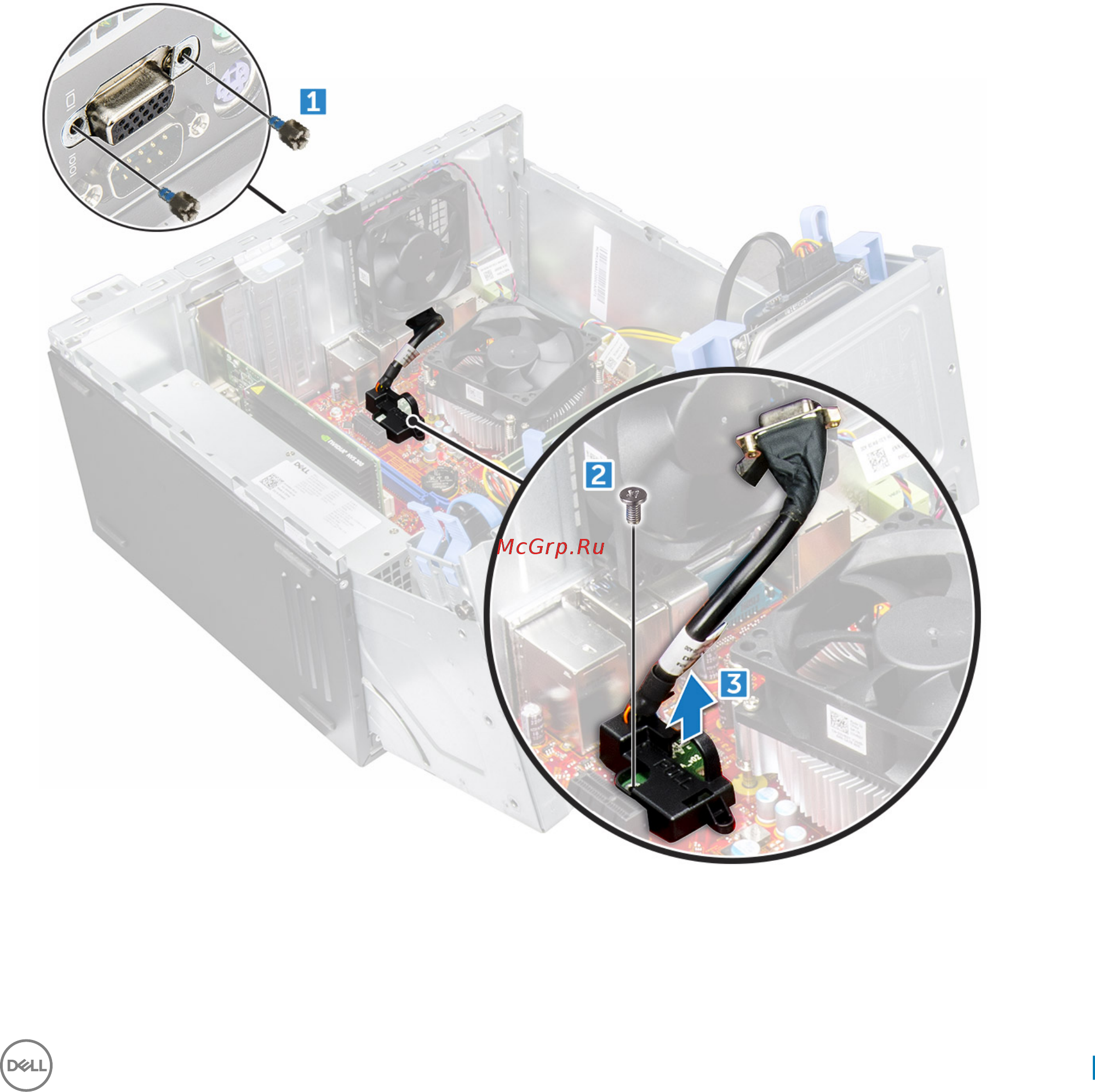

4 Извлечение дочерней платы VGA
a Выкрутите винты крепления разъема VGA к компьютеру [1].
b Сдвиньте разъем VGA, чтобы отсоединить его от компьютера.
c Выкрутите винт крепления кабеля дочерней платы VGA к компьютеру [2].
d Приподнимите дочернюю плату VGA с помощью ручки и извлеките ее из компьютера [3].
Извлечение и установка компонентов 27
