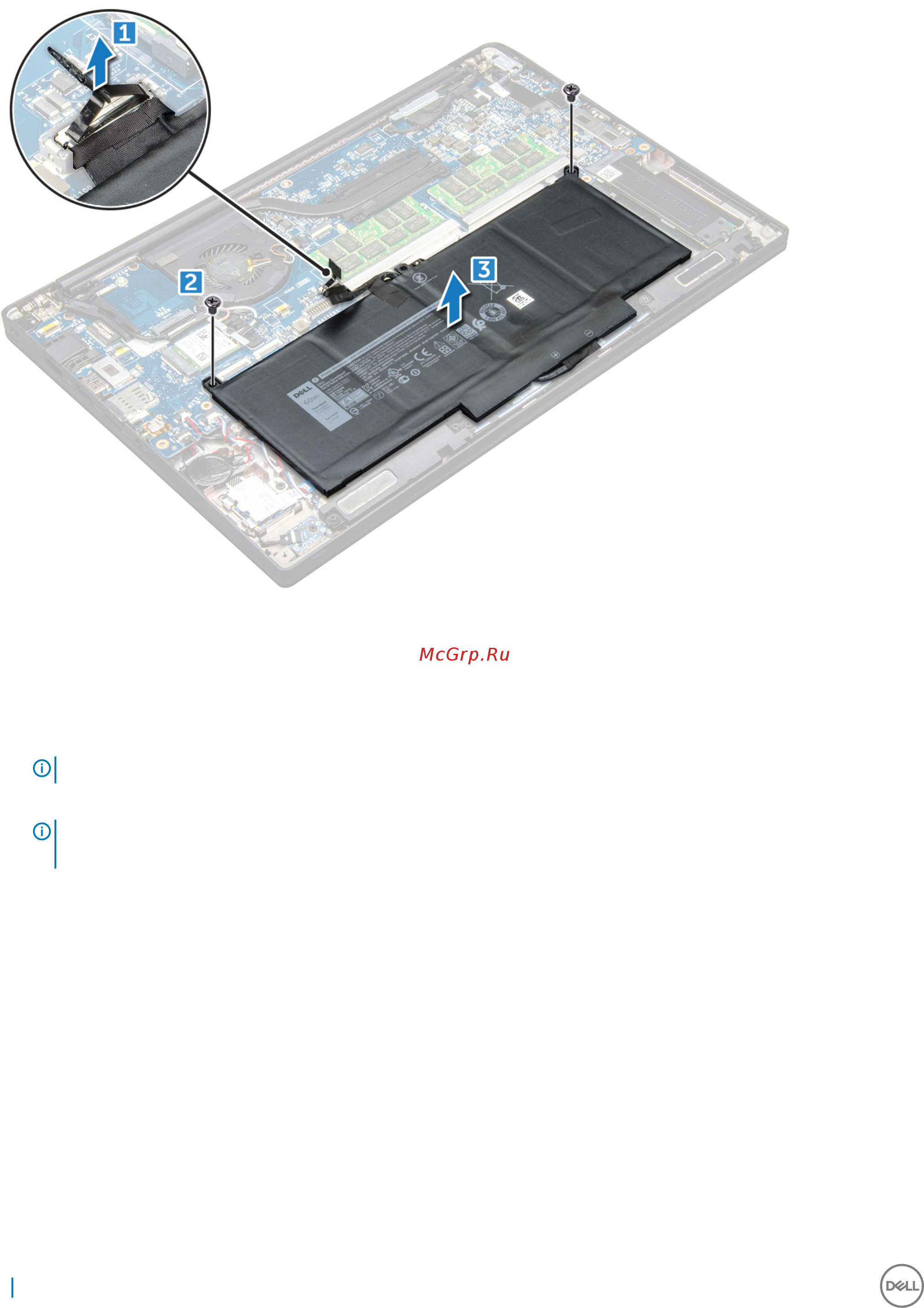

Установка аккумулятора

1 Вставьте аккумулятор в слот компьютера.

2 Проложите кабель аккумулятора по направляющим желобкам и подсоедините его к разъему на системной плате.

ПРИМЕЧАНИЕ: Проложите кабель аккумулятора по основанию аккумулятора, если он еще не проложен.

3 Затяните винты M2.0 x 5.0, чтобы прикрепить аккумулятор к компьютеру.

ПРИМЕЧАНИЕ: Малый (3-элементный) аккумулятор крепится одним винтом, большой (4-элементный) —

двумя винтами.

4 Установите нижнюю крышку.

5 Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Твердотельный накопитель PCIe (SSD)

Извлечение твердотельного накопителя PCIe (SSD)

1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2 Снимите:

a нижняя крышка

b аккумулятор

3 Извлечение PCIe SSD:

a Выверните невыпадающие винты M2.0 x 3.0, которыми крепится кронштейн SSD [1].

b Снимите заглушку SSD [2].

12 Извлечение и установка компонентов
