О мониторе 7

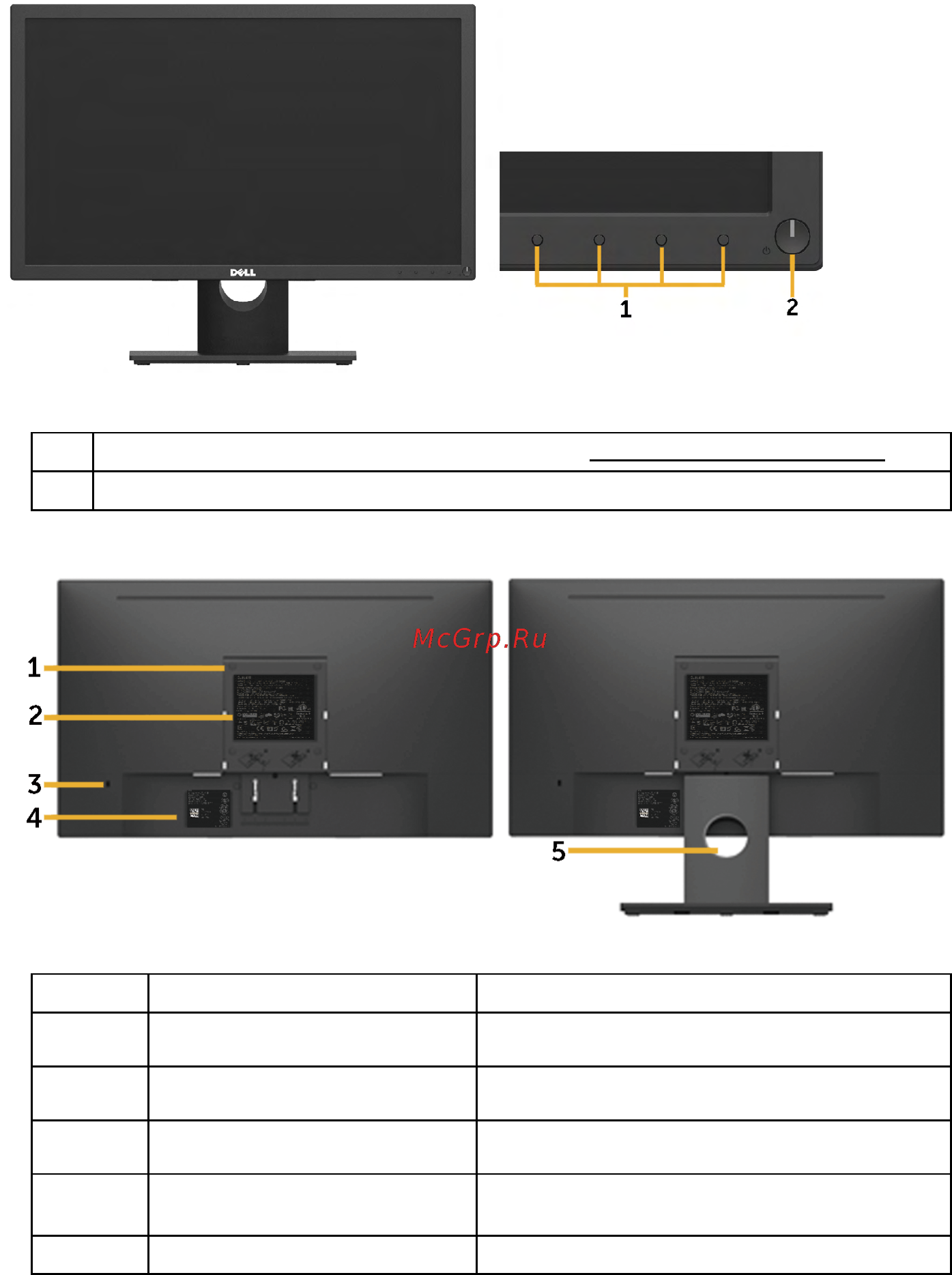

Обозначение компонентов и элементов
управления
Вид спереди
1 Кнопки функций (подробное описание, см. Эксплуатация монитора)
2 Кнопка включения/выключения питания (со светодиодным индикатором)
Вид сзади
Вид сзади с подставкой
Элемент Описание Использование
1
Крепежные отверстия VESA
(100 мм)
Для установки монитора.
2
Табличка с паспортными
данными
Указаны разрешения контролирующего
органа.
3
Отверстие для блокировки в
целях безопасности
Защита монитора защитным замком (защитный
замок в комплект поставки не входит)
4
Табличка с серийным номером
(штрих-код)
Чтобы обратиться в Dell за технической
помощью, см. эту табличку.
5
Паз для прокладки кабелей Используется для упорядочения кабелей.
