Установка оптического
дисковода
ПРЕДУПРЕЖДЕНИЕ: Перед проведением работ с внутренними
компонентами компьютера ознакомьтесь с информацией по
технике безопасности, поставляемой с компьютером, и следуйте
инструкциям, приведенным в разделе
Подготовка к работе с
внутренними компонентами компьютера. После работы с
внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по
вопросам безопасности см. на веб-странице, посвященной
соответствию нормативам: www.dell.com/regulatory_compliance.
Последовательность действий

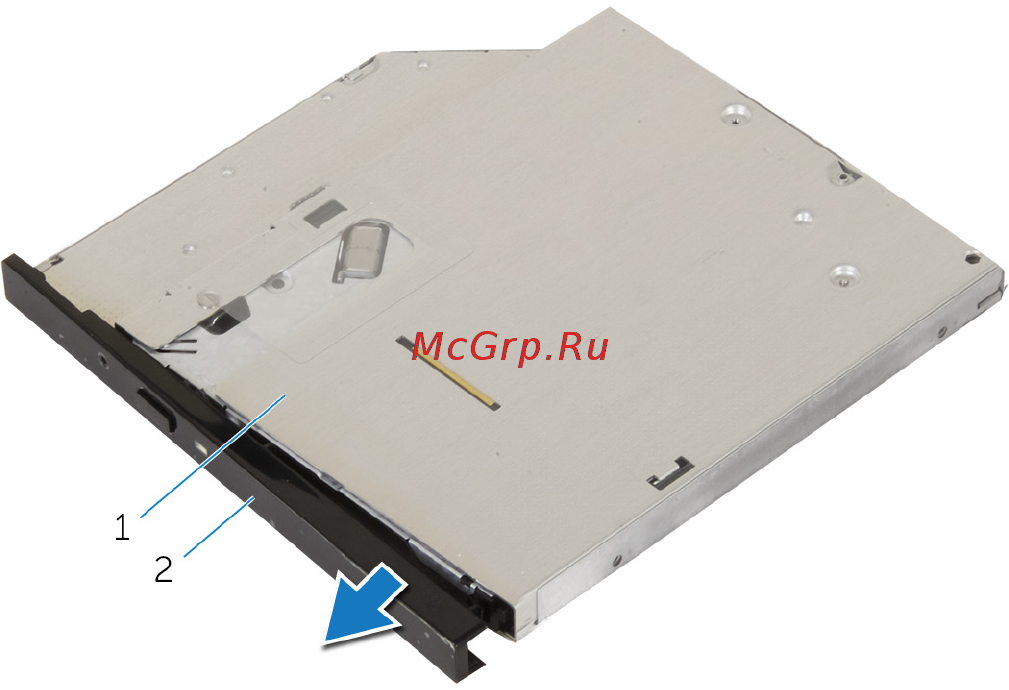

1 Совместите и вставьте лицевую панель оптического дисковода в
оптический дисковод.
2 Совместите отверстие для винта на кронштейне оптического дисковода
с отверстием для винта на оптическом дисководе.
3 Закрутите винт крепления кронштейна к оптическому дисководу.
4 Вставьте оптический дисковод в сборе через переднюю панель
компьютера, пока фиксатор не встанет на место.
5 Подсоедините кабель передачи данных и кабель питания к оптическому
дисководу.
Действия после завершения операции
1 Выполните действия, приведенные в шагах 10–11 в разделе «Установка
блока питания».
2 Установите левую крышку.
