Dune HD Base [12/45] Глава 4
![Dune HD Base [12/45] Глава 4](/views2/1041848/page12/bgc.png)
eSATA
AUDIO IN
R L
COMPONENT
VIDEO IN
eSATA
AUDIO IN
R L
S VIDEO IN
Подключение
12
Глава 4

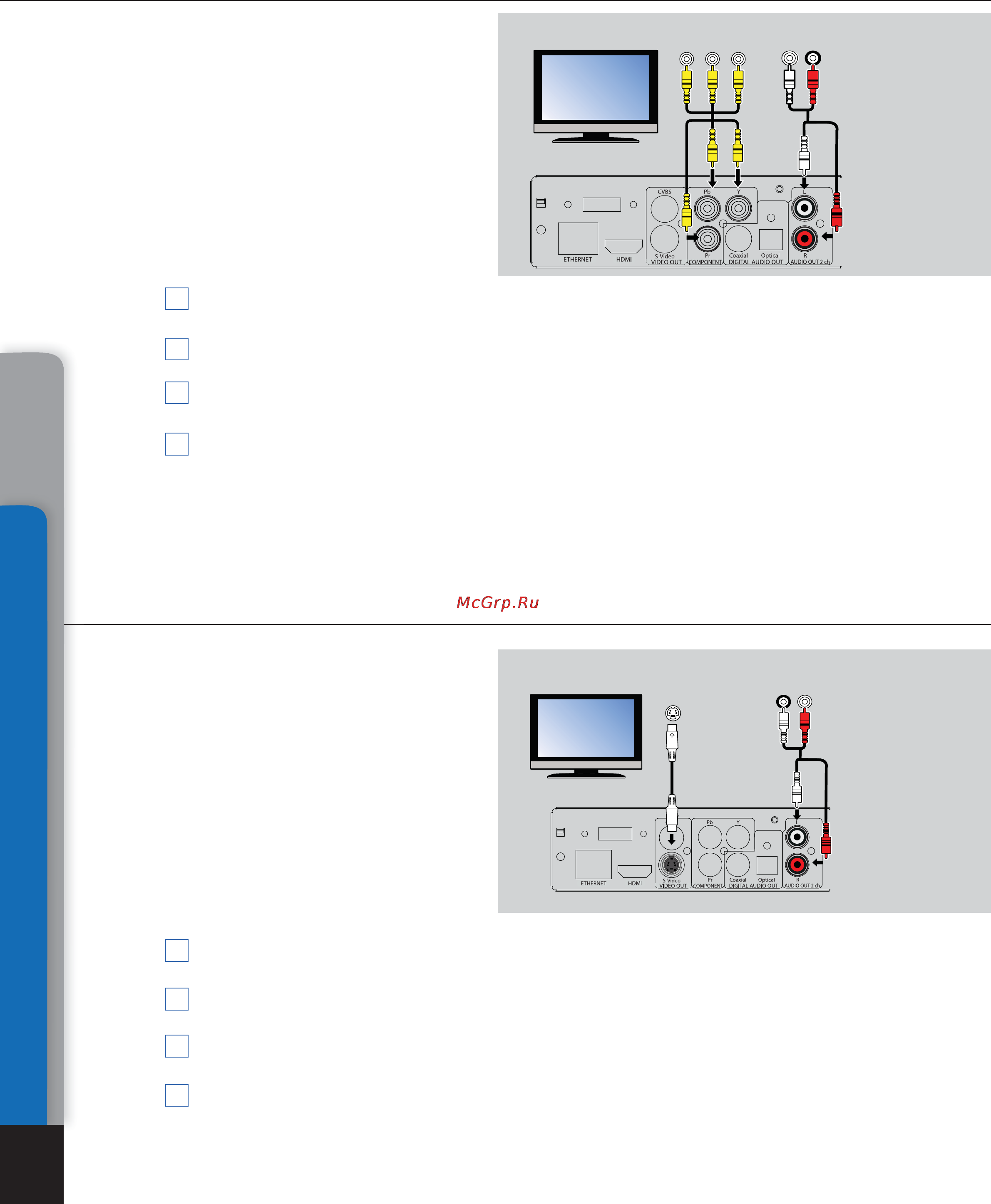

Подключение к телевизору, оснащенному вхо-
дом компонентного видеосигнала (Component
Video, Y, Cb, Cr)
Убедитесь, что плеер и телевизор выключены. Не включайте технику до оконча-
ния процедуры подключения.
Соедините компонентный видеовыход медиаплеера и соответствующий вход на
ТВ кабелем типа 3RCA-3RCA.
Соедините аудиовыход «AUDIO L R» плеера и соответствующий вход телевизора
кабелем 2RCA-2RCA.
Используя ПДУ телевизора или проектора (смотря, что Вы используете), выбе-
рите нужный вход и режим отображения. Подробности смотрите в инструкции к
Вашему оборудованию.
Для данного подключения ис-
пользуется видеокабель типа
3RCA-3RCA и аудиокабель
2RCA-2RCA для передачи
звука на ваш ТВ. Обратите
внимание, что видеокабель
должен иметь волновое со-
противление 75 Ом, т.е. он
долженбыть специально
предназначен для передачи
аналогового видеосигнала.
Подключение к телевизору, оснащенному входа-
ми композитного видеосигнала или S-Video
Убедитесь, что плеер и телевизор выключены. Не включайте технику до окончан-
процедуры подключения.
Cоедините медиаплеер и соответствующий вход на ТВ кабелем RCA-RCA или ка-
белем S-Video – в зависимости от необходимости
Соедините аудиовыход «AUDIO L R» плеера и соответствующий вход телевизора-
кабелем 2RCA-2RCA.
Используя ПДУ телевизора или проектора (смотря, что Вы используете), выбе-
рите нужный вход и режим отображения. Подробности смотрите в инструкции к
Вашему оборудованию
Поскольку оба этих типа под-
ключения не способны обе-
спечить высокое качество
изображения, мы рекоменду-
ем применять их только в том
случае, если Ваш телевизор
или проектор не имеет более
современных интерфейсов,
таких как HDMI или компонент-
ный Y, Cb, Cr.
1
1
2
2
3
3
4
4
