b лицевую панель;

c платы расширения

d модуль памяти

e охладительный кожух

f жесткий диск в сборе

g оптический дисковод

h Плата WLAN

i блок радиатора

j блок питания

k системный вентилятор

l батарейка типа «таблетка»

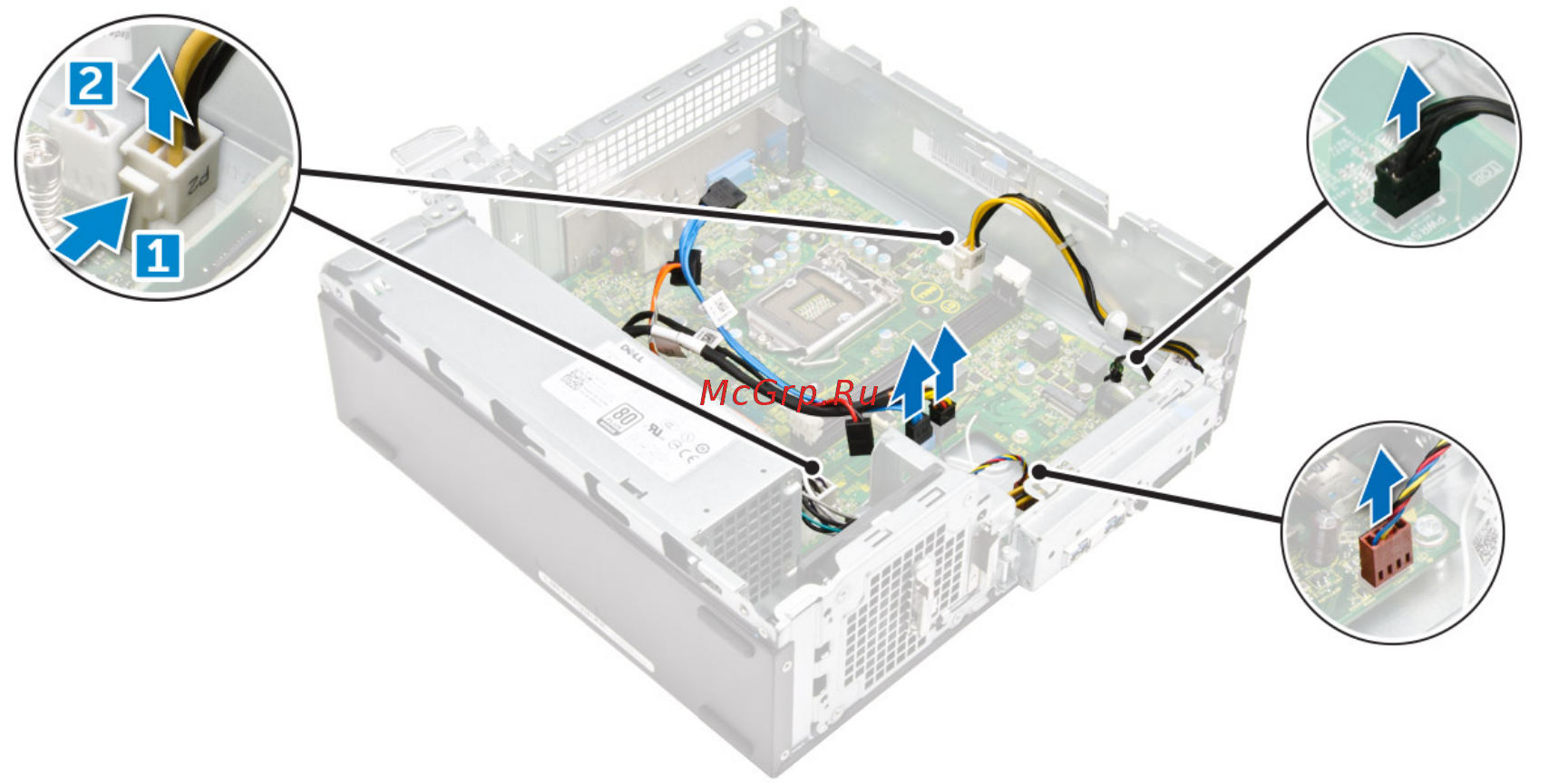

3 Отсоедините кабели от системной платы.

4 Чтобы извлечь панель ввода/вывода, необходимо выполнить следующие действия.

a Открутите винт 6-32xL6,35, которым панель ввода-вывода крепится к корпусу [1].

b Нажмите на выступ, чтобы открепить панель ввода-вывода от корпуса [2].

c Потяните панель ввода-вывода, чтобы высвободить ее.
