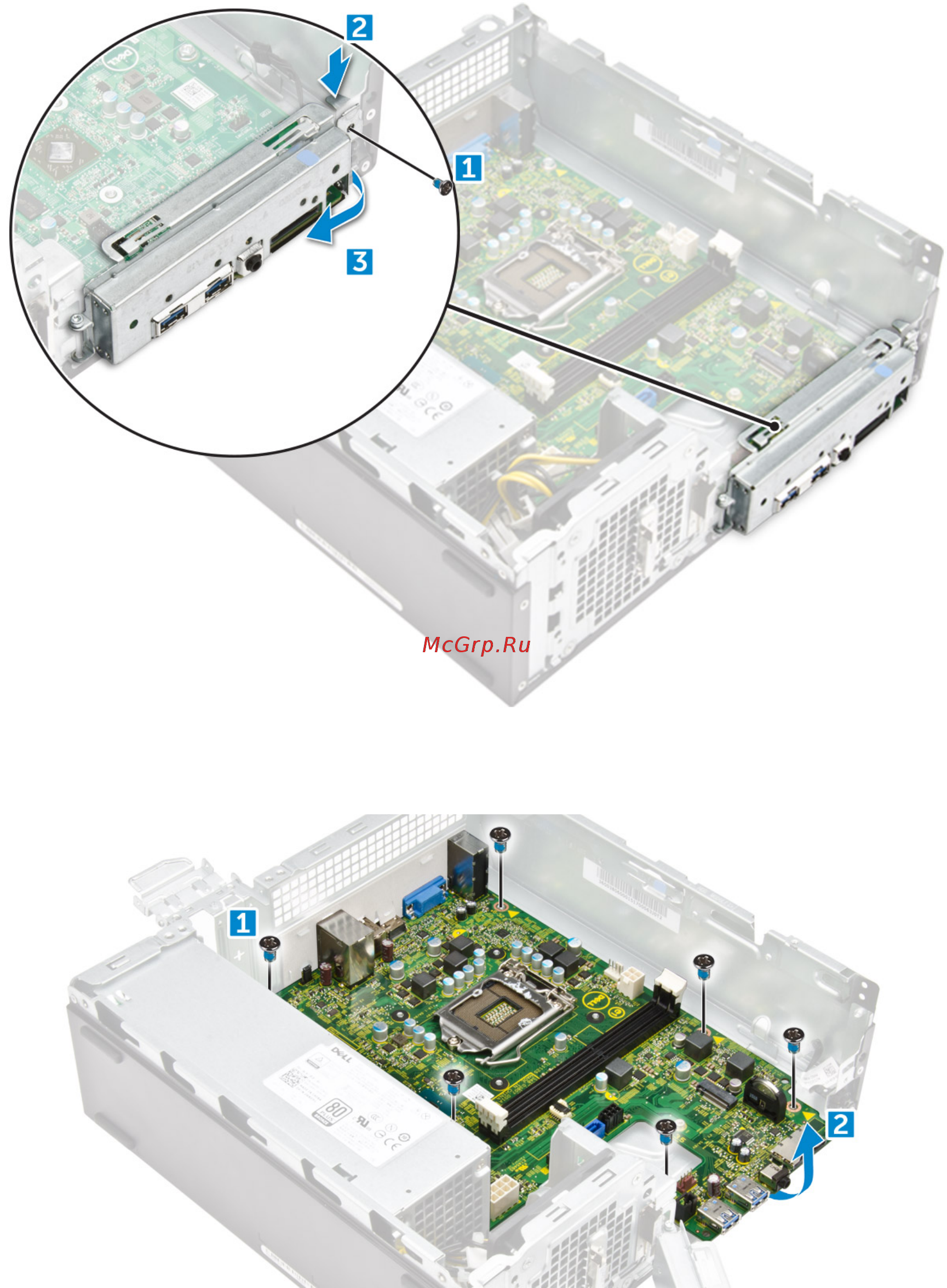

5 Чтобы извлечь системную плату, необходимо выполнить следующие действия:
a Открутите винты 6-32xL6,35, которыми системная плата крепится к корпусу [1].
b Приподнимите системную плату над корпусом.
Установка системной платы
1 Вставьте системную плату и убедитесь в том, что порты совмещены с отверстиями на задней панели.
2 Затяните винты 6-32xL6,35, чтобы зафиксировать системную плату.
28 Извлечение и установка компонентов
