Dell Vostro 3667-0758 [12/63] Установка 2 5 дюймового жесткого диска в сборе

4 Извлечение жесткого диска из каркаса жесткого диска:

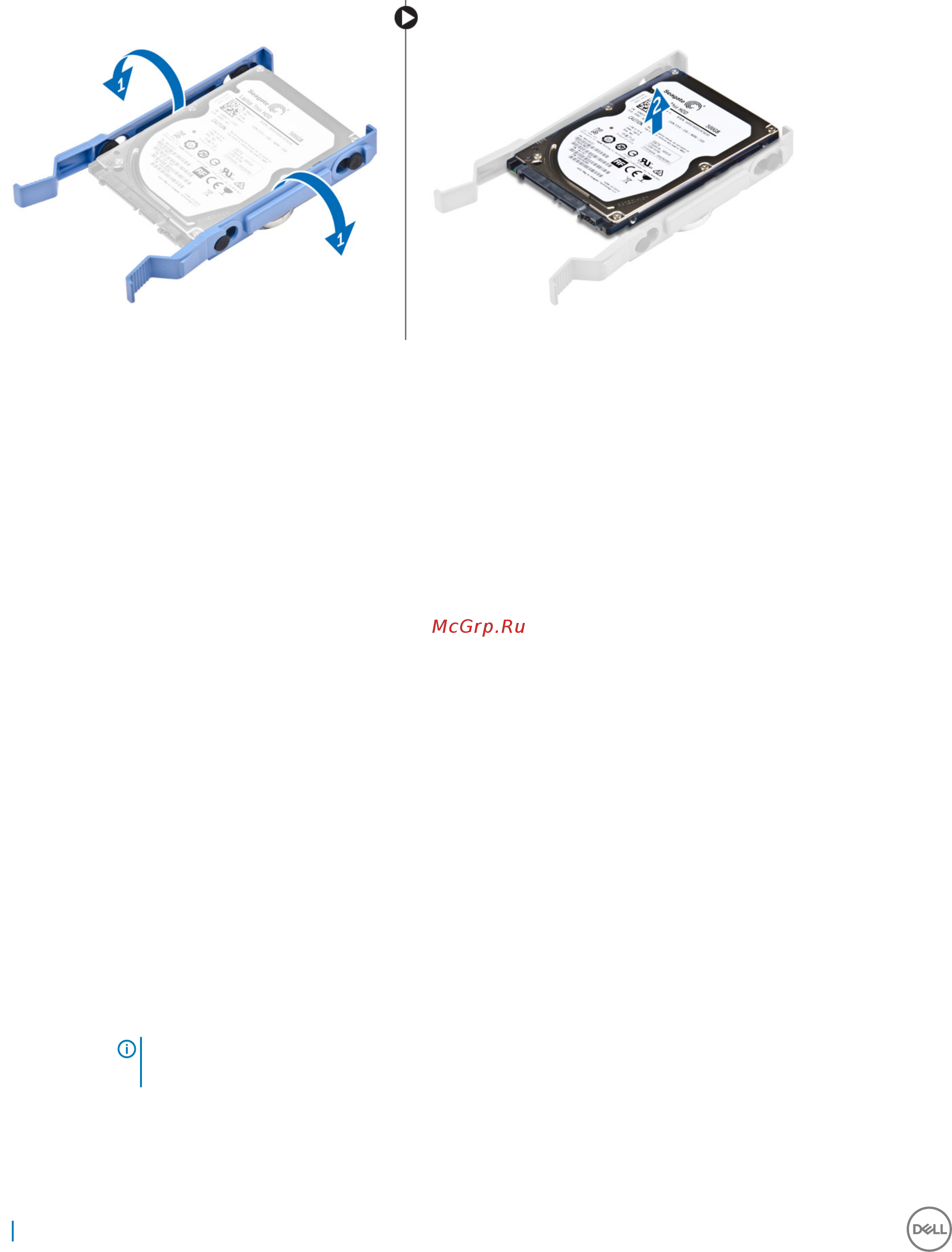

a Потяните за одну сторону кронштейна жесткого диска, чтобы извлечь выступы на кронштейне из слотов на

жестком диске [1].

b Приподнимите жесткий диск и извлеките его из кронштейна с жесткого диска [2].

Установка 2,5-дюймового жесткого диска в сборе

1 Выровняйте и вставьте выступы на кронштейне жесткого диска с пазами на одной стороне жесткого диска.

2 Согните другую сторону кронштейна жесткого диска, затем совместите и вставьте выступы на кронштейне в жесткий

диск.

3 Вставьте жесткий диск в сборе в слот на компьютере до щелчка.

4 Закройте дверцу передней панели.

5 Подключите кабель SATA и кабель питания к разъемам на жестком диске.

6 Установите:

a лицевую панель;

b крышку.

7 Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Оптический дисковод

Извлечение оптического дисковода в сборе

1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2 Снимите:

a крышку.

b лицевую панель

3 Извлечение оптического дисковода в сборе:

a Откройте дверцу передней панели.

b Отсоедините кабель передачи данных и кабель питания от разъемов оптического дисковода в сборе [1, 2].

ПРИМЕЧАНИЕ: Чтобы отсоединить кабели от разъемов, возможно, потребуется высвободить

кабели из фиксаторов под отсеком для диска.

c Закройте дверцу передней панели [3].

d Открутите винт 6-32xL3,6, которым оптический дисковод в сборе крепится к компьютеру [4].

e Выдвиньте оптический дисковод в сборе из компьютера [5].
