Глава 2. Установка аппаратной части
2.1 Передняя панель

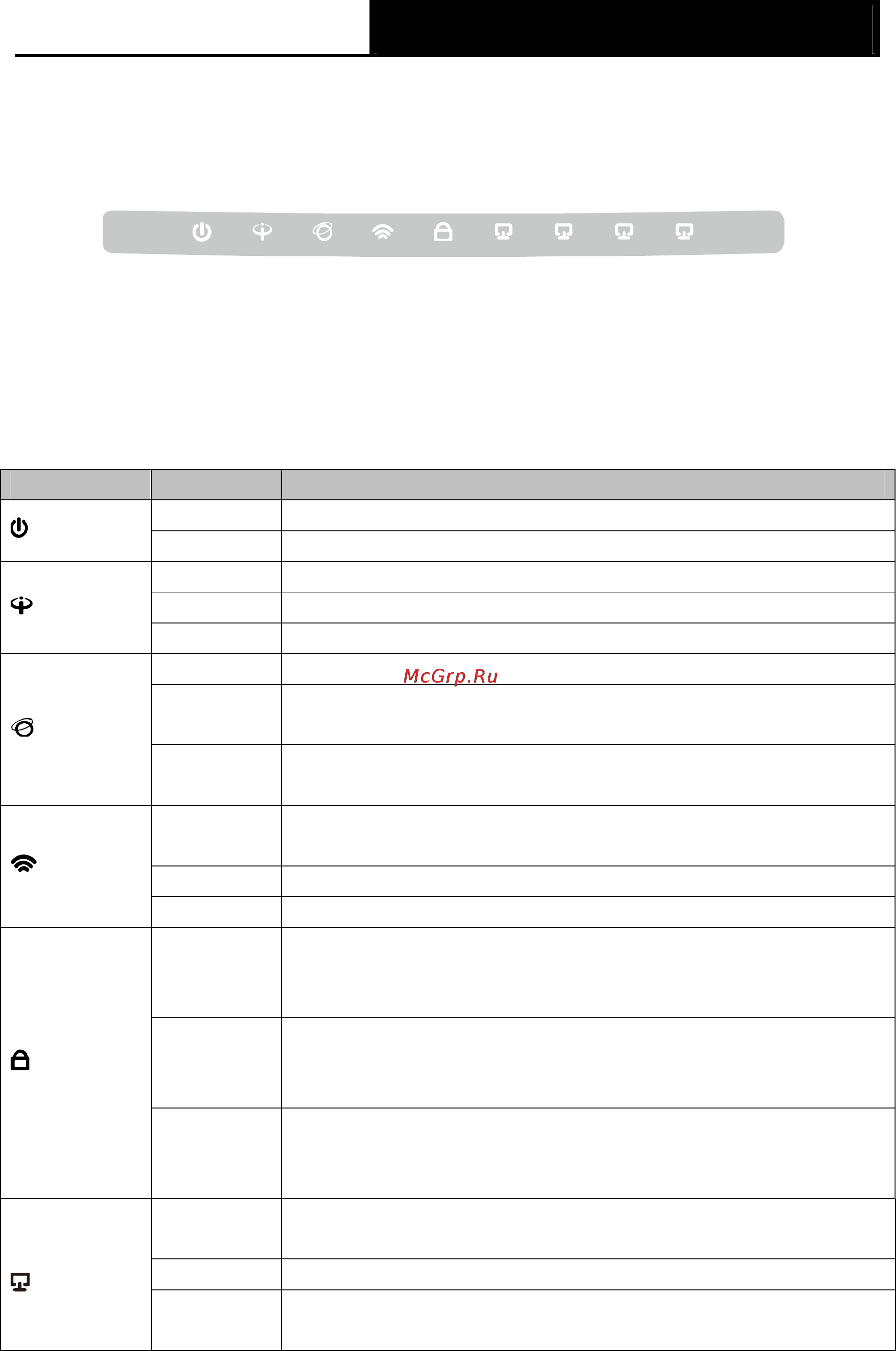

Рис. 2-1
Светодиодные индикаторы, отображающие рабочее состояние устройства, расположены
на передней панели. Для более подробной информации, см. таблицу Светодиодная
индикация.
Светодиодная индикация:
Название Состояние Значение
Горит Питание включено.
(Питание)
Не горит Питание выключено.
Горит На порту LINE установлено соединение.
Мигает Происходит процесс согласования ADSL.
(ADSL)
Не горит На порту LINE соединения нет.
Горит Было установлено успешное подключение PPP.
Мигает
Осуществляется передача данных через Интернет в режиме
PPP.
(Internet)
Не горит
Нет корректного подключения PPP или маршрутизатор
работает в режиме «Мост».
Горит
Функция беспроводной передачи данных включена, но
передача данных не производится.
Мигает Осуществляется беспроводная передача данных.
(WLAN)
Не горит Функция беспроводной передачи данных выключена.
Горит
Беспроводное устройство было успешно подключено к сети с
помощью функции WPS. Индикатор будет продолжать гореть
около 5 минут, затем погаснет.
Мигает
Беспроводное устройство подключается к сети с помощью
функции WPS. Индикатор будет гореть около 2 минут, затем
погаснет.
(WPS)
Не горит
Функция WPS отключена или беспроводное устройство не
было подключено к беспроводной сети с помощью функции
WPS.
Горит
К соответствующему порту LAN 1~4 подключено устройство,
но оно неактивно.
Мигает Через порт LAN 1~4 осуществляется передача данных.
LAN (1-4)
Не горит
У порта LAN 1~4 нет подключенных устройств или было
установлено некорректное соединение.
