7
Соединения
ПРИМЕЧАНИЯ:
Не подсоединяйте шнур питания к сетевой розетки, пока не выполните все
остальные соединения.
Убедитесь в правильности выполнения соединений левого и правого каналов.
Вставляйте штекеры до упора. Неплотные соединения могут стать причи
ной шумовых помех.
Имейте в виду, что размещение межблочных соединительных кабелей
вблизи шнуров питания или силовых трансформаторов может стать причи
ной гудения или иного шума.
Входные разъемы «PHONO» [Проигрыватель грампластинок] имеют чрез
вычайно высокую чувствительность, поэтому старайтесь не повышать гром
кость, если к этим разъемам не подключен межблочный соединительный
кабель. Если кабель не подключен, вставьте в разъемы прилагаемую корот
козамыкающую заглушку.
Подключение акустических систем
Импеданс акустических систем
Для использования двух отдельных комплектов акустических систем А и
В можно подключить акустические системы с импедансом (полным со
противлением) от 4 до 16 Ом.
Для двухкабельного подключения акустических систем по схеме biwiring
можно использовать АС, допускающие такое подключение, с импедан
сом от 4 до 16 Ом.
Имейте в виду, что для одновременного подключения двух комплектов
АС (А + В) нужно использовать АС с импедансом от 8 до 16 Ом. Исполь
зование АС с импедансом, выходящим за пределы этого диапазона, мо
жет привести к повреждениям.
Также имейте в виду, что данный аппарат не оснащен переключателем
для выбора одного из двух подключенных комплектов АС. Выходные
разъемы «А» и «В» подключаются параллельно.
В случае подключения АС с другими импедансами может сработать схе
ма защиты.
Соединяйте акустическими кабелями клеммы усилителя с клеммами акусти
ческих систем с соблюдением полярности (+) с (+), () с (). В случае несо
блюдения полярности подключения АС будет ощущаться «провал» в центре
звуковой панорамы и позиционирование различных инструментов будет не
четким, ухудшая стереоэффект.
При подключении АС позаботьтесь о том, чтобы оголенные жилы акустичес
ких кабелей не торчали из клемм и не соприкасались с другими клеммами,
друг с другом или с задней панелью.

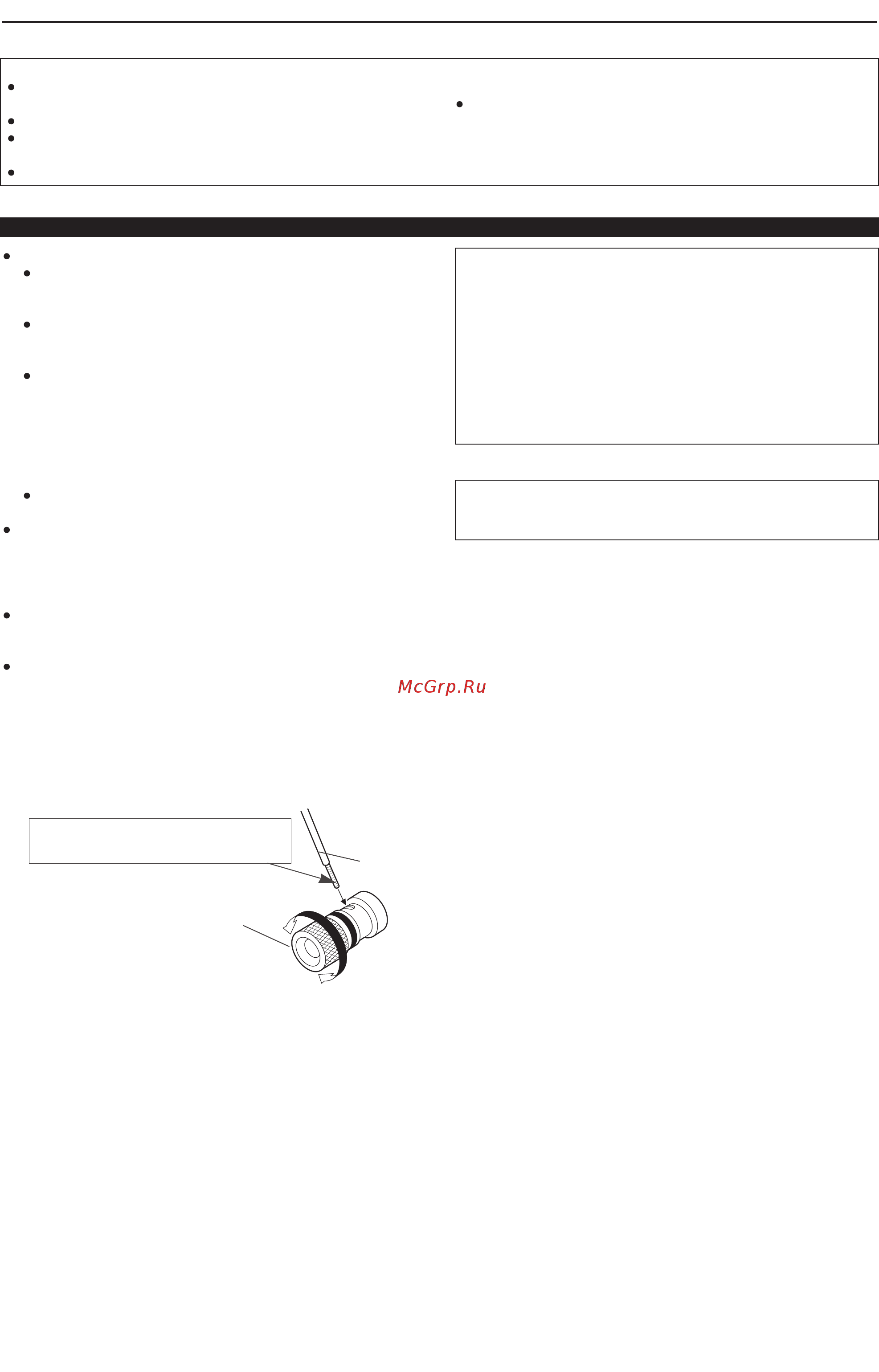

Подключение акустических кабелей
(1) Срежьте изоляцию с конца кабеля.
(2) Скрутите оголенные жилы в жгут.
(3) Вывинтите зажим клеммы для подключения АС наружу, поворачивая его
против часовой стрелки.
(4) Полностью вставьте скрученный из жил жгут в клемму и завинтите за
жим клеммы, поворачивая его по часовой стрелке.
Плотно скрутите жилы кабеля в жгут и вставь
те жгут в клемму
Акустичес
кий кабель
Зажим клеммы для
подключения АС
Схема защиты
Данный аппарат оснащен быстродействующей схемой защиты. Эта схема пре
дохраняет внутренние цепи аппарата от повреждения сильными токами, воз
никающими в результате неполного подсоединения акустических кабелей к
клеммам усилителя/АС или генерирования выходного сигнала коротким замы
канием. Схема защиты отсекает выходной сигнал от акустических систем. В
случае срабатывания схемы защиты обязательно выключите питание, про
верьте и, если необходимо, исправьте соединения акустических кабелей с
клеммами усилителя/АС. Затем снова включите питание. После приглушения
звука в течение нескольких секунд соответствующим контуром аппарат будет
работать нормально.
ПРИМЕЧАНИЕ:
Не прикасайтесь к клеммам для подключения АС при включенном питании.
Это может вызвать поражение электрическим током.
