79
TT50
4. Теперь поверните рукой опорный диск и поместите острие иглы в
положение B. Посмотрите прямо сверху, параллельны ли стороны
головки линиям транспортира.
5. Если стороны головки линиям транспортира не параллельны линиям
транспортира, немного сдвиньте головку в гнезде назад
(приблизительно на миллиметр).
7. Поднимите тонарм и поверните рукой опорный диск обратно в
положение A, снова выровняйте головку параллельно линиям
транспортира без ее перемещения вперед и назад в гнезде (то есть,
попробуйте только поворачивать саму головку).
8. Снова поверните рукой опорный диск и опять поместите острие иглы
в положение B. Снова посмотрите прямо сверху, параллельны ли
стороны головки линиям транспортира.
9. Если нет, сдвиньте головку в гнезде назад приблизительно еще на
миллиметр и повторите процедуру.
Цель - найти положение в гнезде в продольном направлении, которое
позволило бы отрегулировать головку таким образом, чтобы ее были
параллельны линиям транспортира в положениях A и B.
Регулировка усилия прижима головки
См. раздел 'Сборка/настройка' этого руководства.
Регулировка головки
Поскольку обычный тонарм отклоняется относительно своей опорной
точки по мере прохождения записи, угол между головкой и канавкой
записи при воспроизведении постепенно изменяется.
Регулировка головки служит для минимизации погрешности. Для
облегчения регулировки в руководство входит простой регулировочный
транспортир.
Примечание: Проигрыватель TT50 полностью отрегулирован на заводе
для головки AT95E, входящей в комплект поставки, и не требует
регулировки, если не установлена новая или другая головка.
Транспортир, входящий в комплект поставки, позволяет отрегулировать
ошибку в двух важнейших местах поверхности записи (радиуса 63 мм и
120 мм) таким образом, чтоы затем сводилась к минимуму ошибка во
всех местах. Транспортир нужно просто вырезать из руководства и
поместить на опорный диск в соответствии с описанием, версию для
печати можно также загрузить с Интернет-сайта Cambridge Audio по
адресу: www.cambridgeaudio.com/support.php
Процедура следующая:

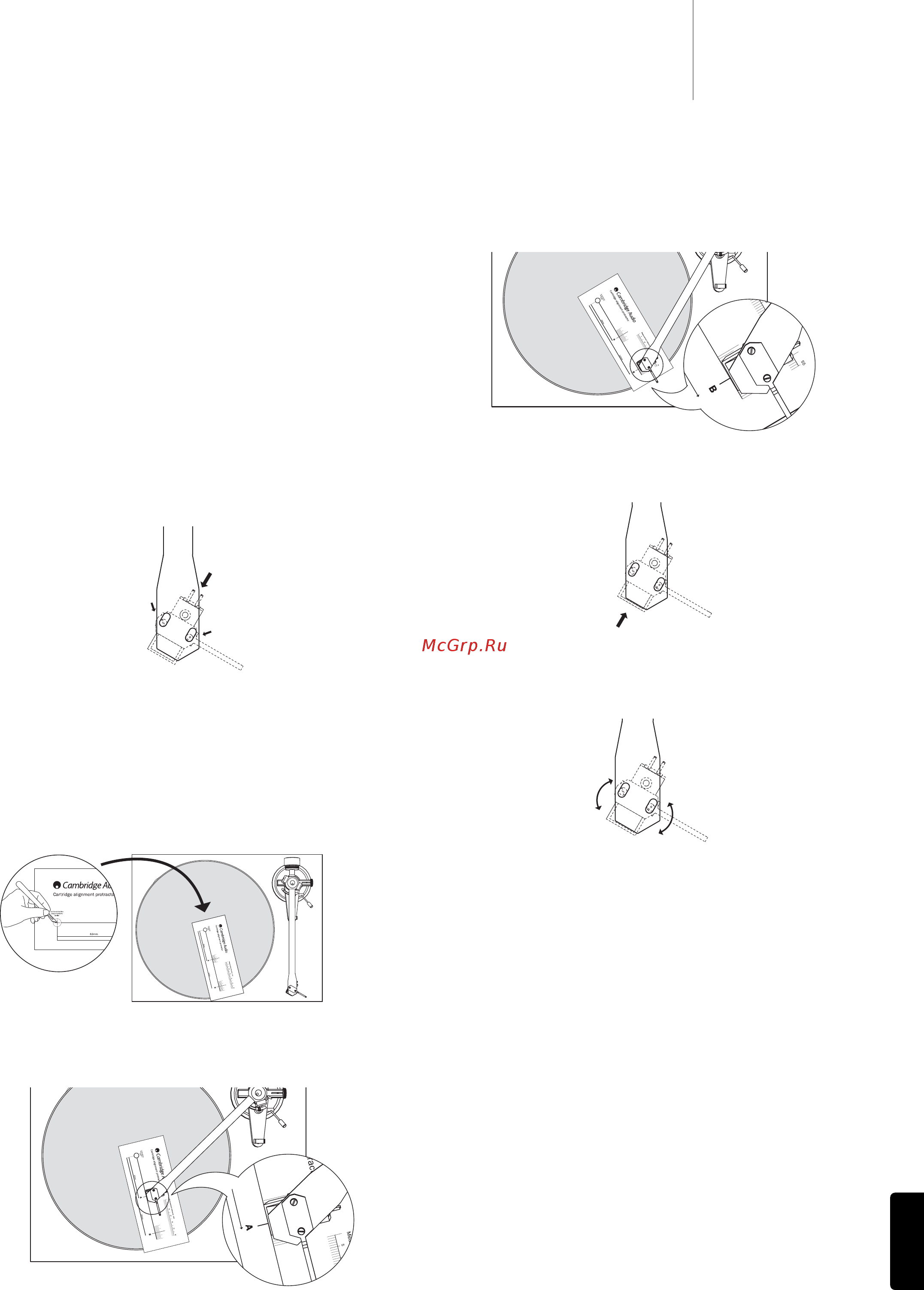

1. Переместите головку как можно дальше вперед в гнезде, как
показано на чертеже.
2. С помощью острого ножа прорежьте отверстие, изображенное на
регулировочном транспортире, и поместите его на ось опорного диска.
Регулировочный транспортир расположен в разделе ‘Технические
характеристики’ этого руководства.
Транспортир головки можно также скопировать либо загрузить с нашего
сайта в Интернет и распечатать. После копирования/печати всегда
проверяйте измерительную шкалу в мм линейкой, чтобы убедиться в
точности Вашего транспортира. Копировальные аппараты и принтеры
могут иногда слегка искажать печатаемые ими изображения, в этом
случае регулируйте масштаб копировального аппарата или принтера и
печатайте снова, пока масштаб не станет правильным.
3. Осторожно поверните опорный диск рукой таким образом, чтобы
острие головки находилось точно в положении A. Глядя прямо сверху,
осторожно поворачивайте саму головку, чтобы ее стороны были
параллельны линиям транспортира, как показано на чертеже.
Примечание: Прежде, чем поворачивать опорный диск, поднимите
тонарм во избежание повреждения иглы.
