Bdi Revo Revolving 9980 Espresso [3/4] Шаг 2

Уголок (С) и штифт

полки (В).

Шаг 2

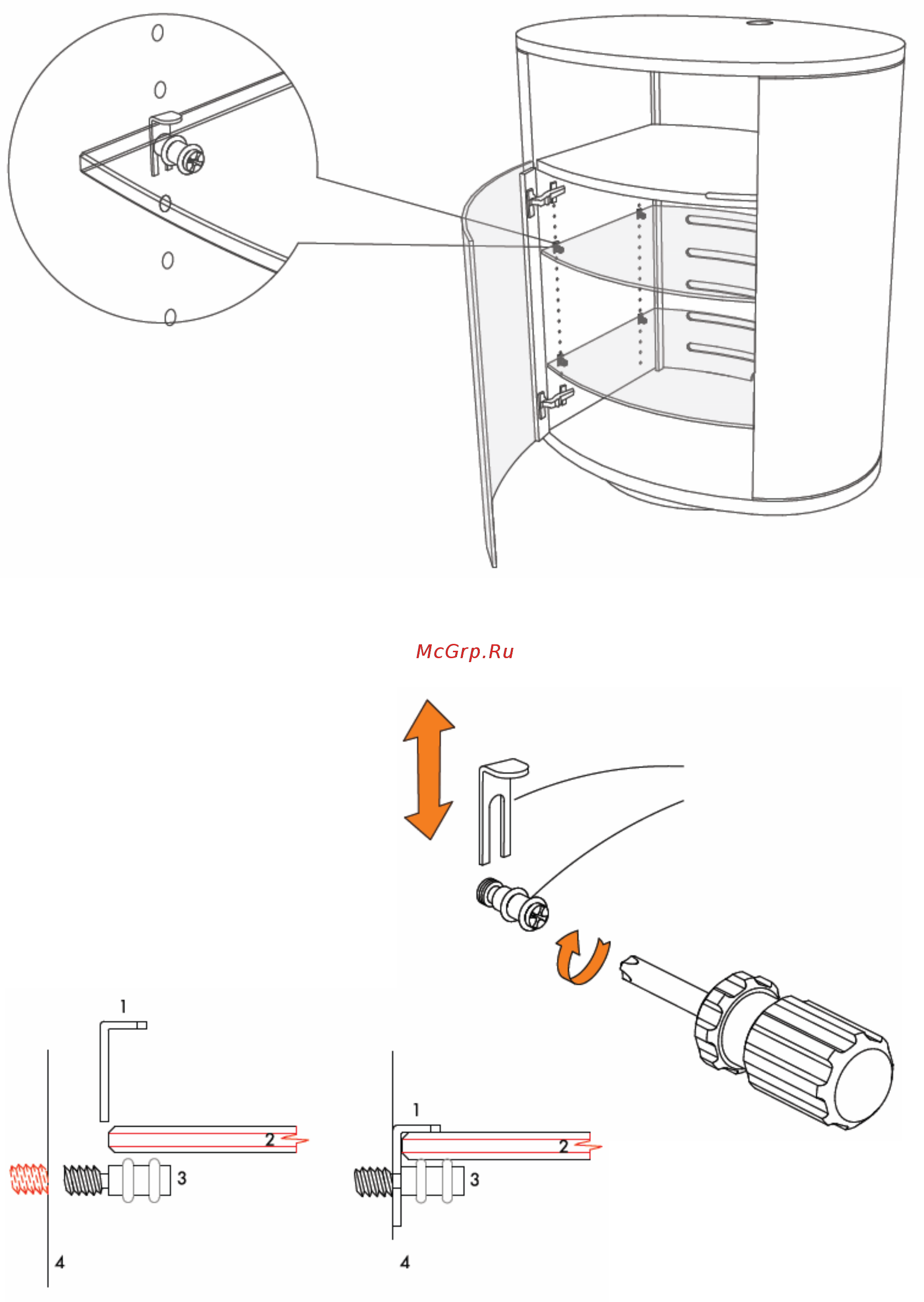

Фиксация стеклянных полок

Для фиксации стеклянных полок в тумбе Revo

используется уголок (С). Уголок фиксируется с

помощью штифта полки (В).

1. Установите в нужных местах восемь штифтов

полок (В), необходимо использовать четыре

штифта для фиксации каждой полки.

2. Установите стеклянную полку (А х 2).

3. Установите уголки так (С), как показано на рисунке.

4. Закрепите сборку штифтом полки (В) с помощью

крестообразной отвертки.

Уголок (С)

Штифт полки (В).

Порядок фиксации стеклянных поло

1 : Уголок (С)

2 : Стеклянная полка (А)

3 : Штифт полки (В)

4 : Стенка корпуса
