Идентификация изделия
Котёл Novella MAXIMA идентифицируется следующим образом:
Шильдик с техническими характеристиками
На нём приведены технические характеристики и мощность котла.
Он прикреплён спереди вверху на одной из боковых панелей облицовки котла, на видном месте.
Шильдик газа
Он прикреплён рядом с шильдиком с техническими характеристиками, на нём указывается тип топлива, на
котором работает котёл, и страна, для которой он предназначен.
Шильдик с серийным номером
Он прикреплён на корпусе котла, на нём указан серийный номер, модель, номинальная тепловая мощность и
максимальное рабочее давление.

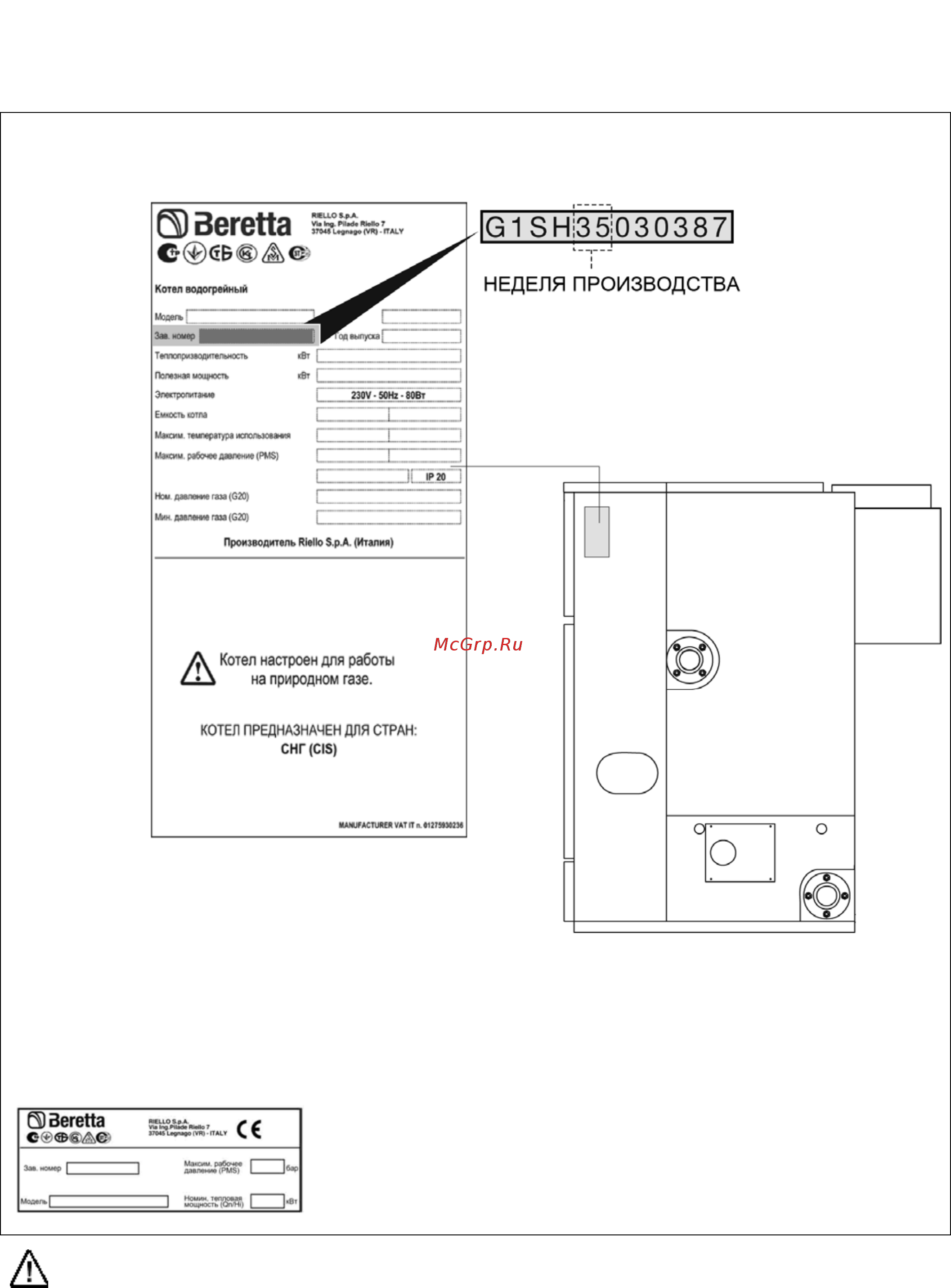

Рис. 2.4
Недопустимо изменение, повреждение или удаление идентификационной таблички, равно как и
любое другое действие, влекущее невозможность точного определения модели изделия. В этом
случае все операции по установке и/или техническому обслуживанию котла будут крайне затруднены.
