22

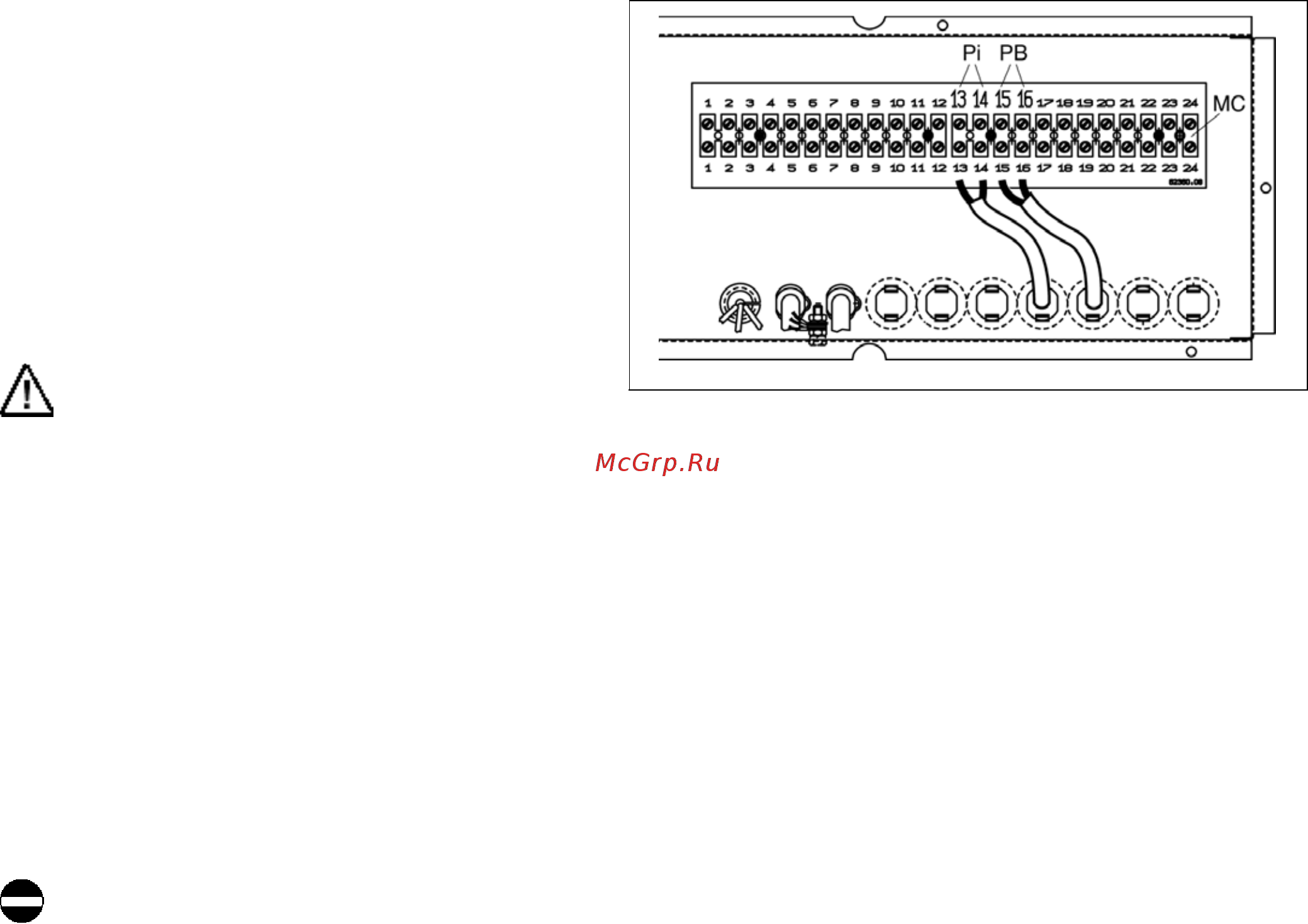

Рис. 3.7
- Подключите насос системы (Pi) к клеммам 13 и
14 клеммной колодки котла (МС), которая
находится внутри главной панели управления
(Рис. 3.7).
- Подключите насос бойлера (PВ) к клеммам 15 и
16 клеммной колодки котла (МС), которая
находится внутри главной панели управления
(Рис. 3.7).
- После того как все подключения будут
выполнены, снова закройте крышки панели
управления и электрического щитка.
Обязательно:
- установите комбинированный
(магнитотермический) автоматический
выключатель на все полюса, размыкатель
цепи, соответствующий стандартам CEI-EN (с
размыканием контактов не менее 3 мм);
- соблюдайте полярности L (фаза) – N
(нейтраль);
- используйте кабели с сечением жилы и
характеристиками изоляции,
соответствующими требованиям действующих
стандартов монтажа (сечение не менее
1,5 мм
2
);
- производите все соединения согласно схемам,
приведенным в настоящем Руководстве, при
выполнении любых электрических работ;
- надежно заземлите котел.
Запрещено использовать трубопровод газа
и/или воды в качестве заземлителей для
электрооборудования. Изготовитель не несет
ответственности за ущерб, вызванный
неправильным заземлением котла.
