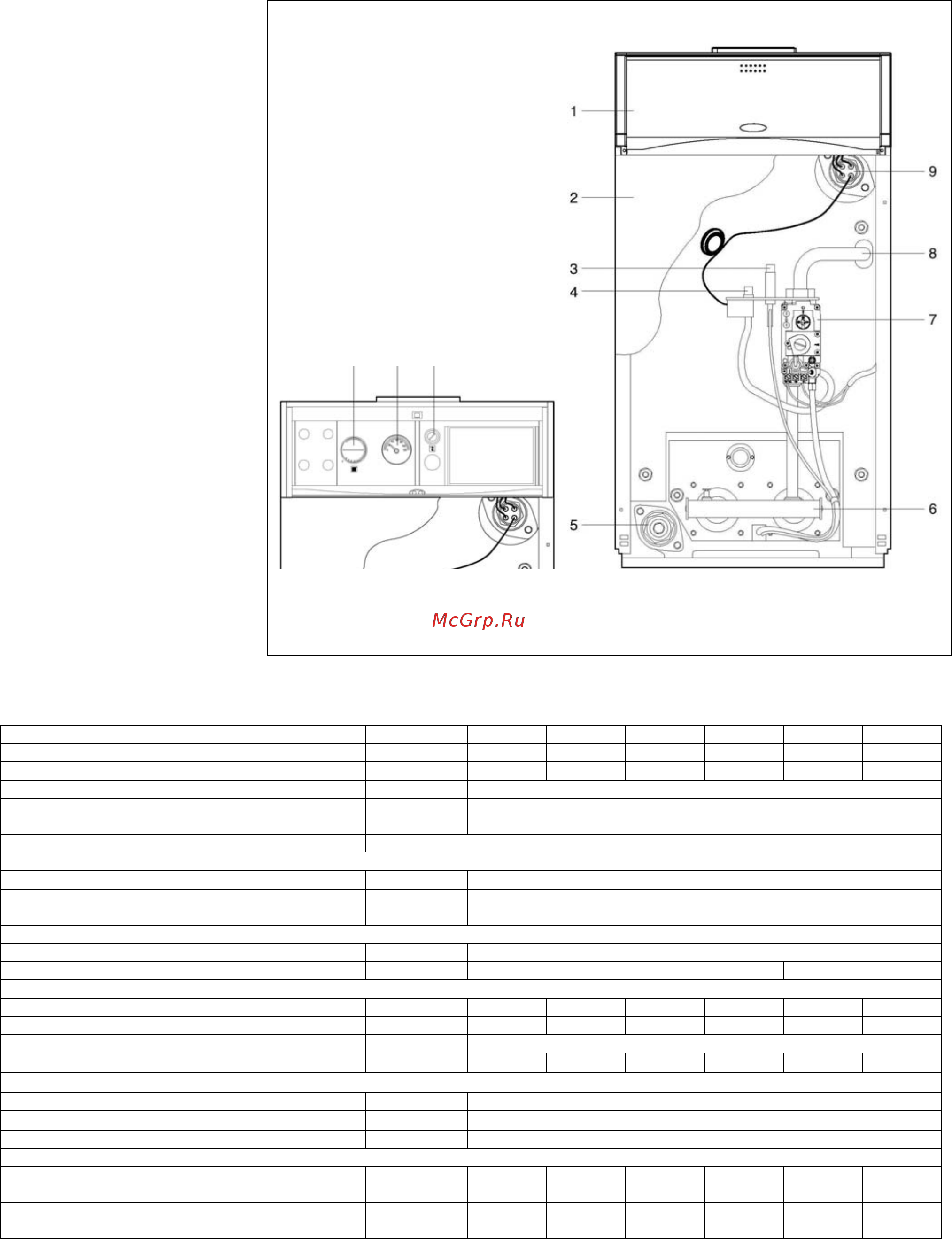

2.2 Устройство котла
Обозначения
1 - Панель управления
2 - Передняя панель
3 - Пьезоэлемент
4 – Предельный термостат
5 - Вентиль для слива воды
из котла
6 - Газовый коллектор
7 – Газовый клапан
8 - Трубопровод подачи
газа
9 - Гильза с датчиками
10 - Термостат дымовых
газов
11 – Регулирующий
термостат
12 – Термометр котла
рис. 2.2.
2.3Технические характеристики
Модель 24 RAG 36 RAG 44 RAG 55 RAG 64 RAG 71 RAG
Тепловая нагрузка кВт 26,5 40 48,3 57,9 70,5 79
Номинальная тепловая мощность кВт 24,0 36,2 43,6 52,2 63,5 71,1
Напряжение питания при работе вхолостую мВ пост.ток 430
Напряжение питания при работе под
нагрузкой/ток под нагрузкой
мВ
пост.ток/мА
220/95
Принцип работы ТЕРМОПАРА
Работа в режиме отопления
Давление – максимальная температура
бар - °С
3 – 110
Диапазон регулировки температуры воды в
системе отопления
°С
34 – 82
Присоединительные размеры
Вход – выход системы отопления
Ф
1 ¼’
Вход газа
Ф
½’ ¾’
Выбросы вредных веществ при работе на природном газе
СО не более ppm 30 34 26 22 31 52
СО
2
% 5,35 5,70 5,5 4,9 5,75 5,7
NОx не более 1класс
∆t дымовых газов °С
85 95 90 90 100 100
Параметры
Газ Природный газ
Число Воббе (при 15°С – 1013 мбар)
МДж/м
3
45,7
Минимальное давление газа мбар 13,5
Главная горелка
Количество форсунок – 2 Ф мм 3,00 3,80 4,10 4,40 5,00 5,40
Максимальный расход газа для отопления (*) м
3
/час 2,8 4,23 5,07 6,08 7,4 8,29
Максимальное давление газа после газового
клапана
мбар 12,1 11,0 13 13 12,8 12,5
(*) Температура воды на входе 15°С; Давление 1013 мбар
