11

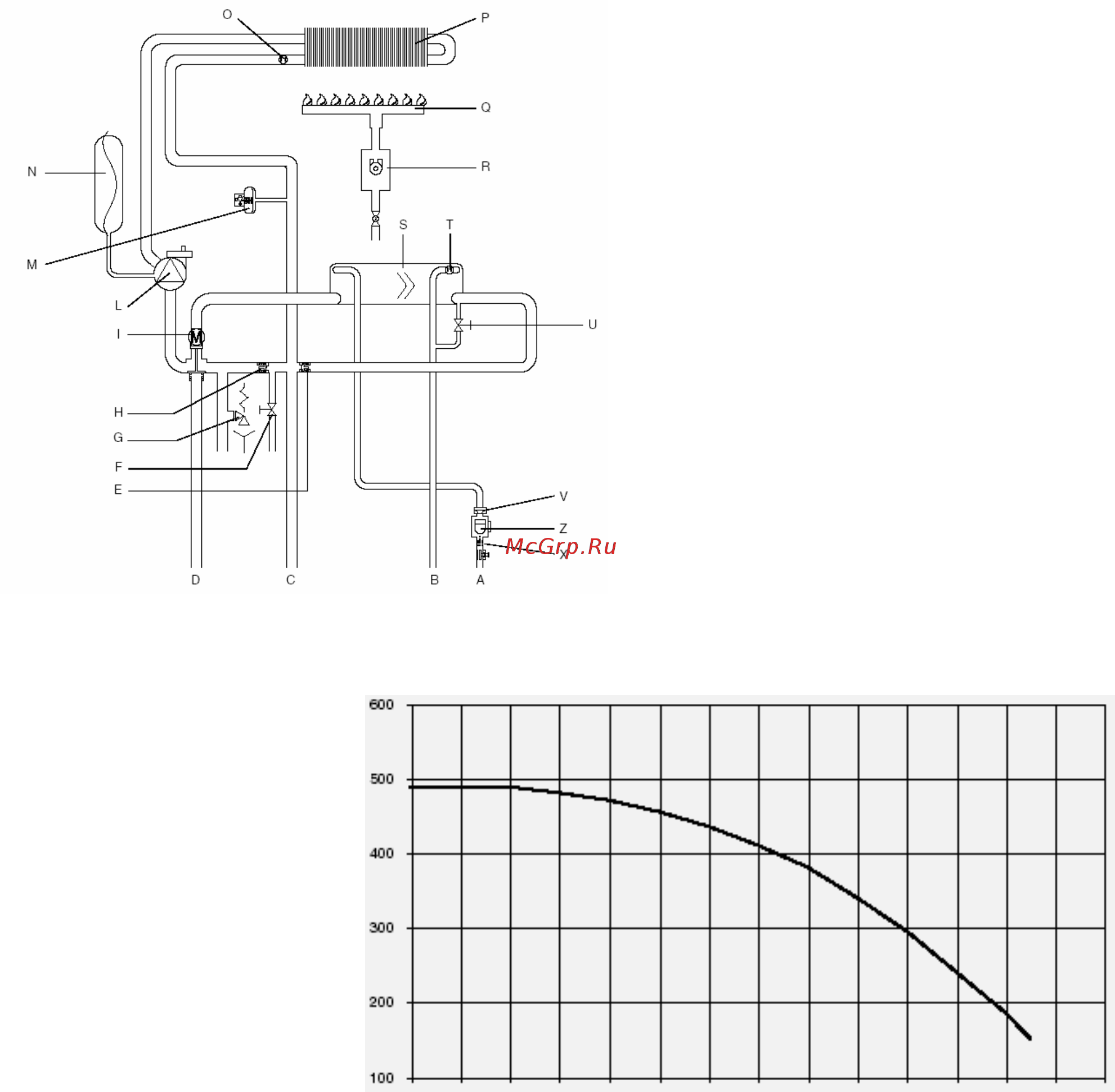

2.9 Гидравлическая схема
Рис. 2.8
A Вход сантехнической воды
B Выход сантехнической воды
C Прямой трубопровод системы отопления
D Обратный трубопровод системы
отопления
Е Обратный клапан
F Вентиль для слива
G Предохранительный клапан
H Автоматический бай-пас
I Трехходовой клапан
L Циркуляционный насос
M Гидравлический прессостат
N Расширительный бак
O Датчик NTC первичного контура
P Теплообменник контура отопления
Q Горелка
R Газовый клапан
S Теплообменник ГВС
Т Датчик NTC ГВС
U Кран подпитки
V Ограничитель протока
Z Реле протока
X Фильтр
Остаточный напор циркуляционного насоса
График зависимости
остаточного напора в
системе отопления от
производительности
приведен на рис 2.9.
Подбор диаметров
трубопроводов в системе
отопления должен
производиться с учетом
значения остаточного
напора.
Необходимо
учитывать то, что котел
будет работать правильно
в том случае, если через
теплообменник будет
циркулировать
достаточное количество
воды.
Для этой цели в
котле имеется
автоматический бай-пас,
который обеспечивает
нужный уровень расхода
воды, проходящей через
теплообменник системы
отопления, при любых
рабочих условиях.
Остаточный напор (мбар)
Расход (л/час)
Рис. 2.9
