3.5 Отвод дымовых газов и подача воздуха для горения

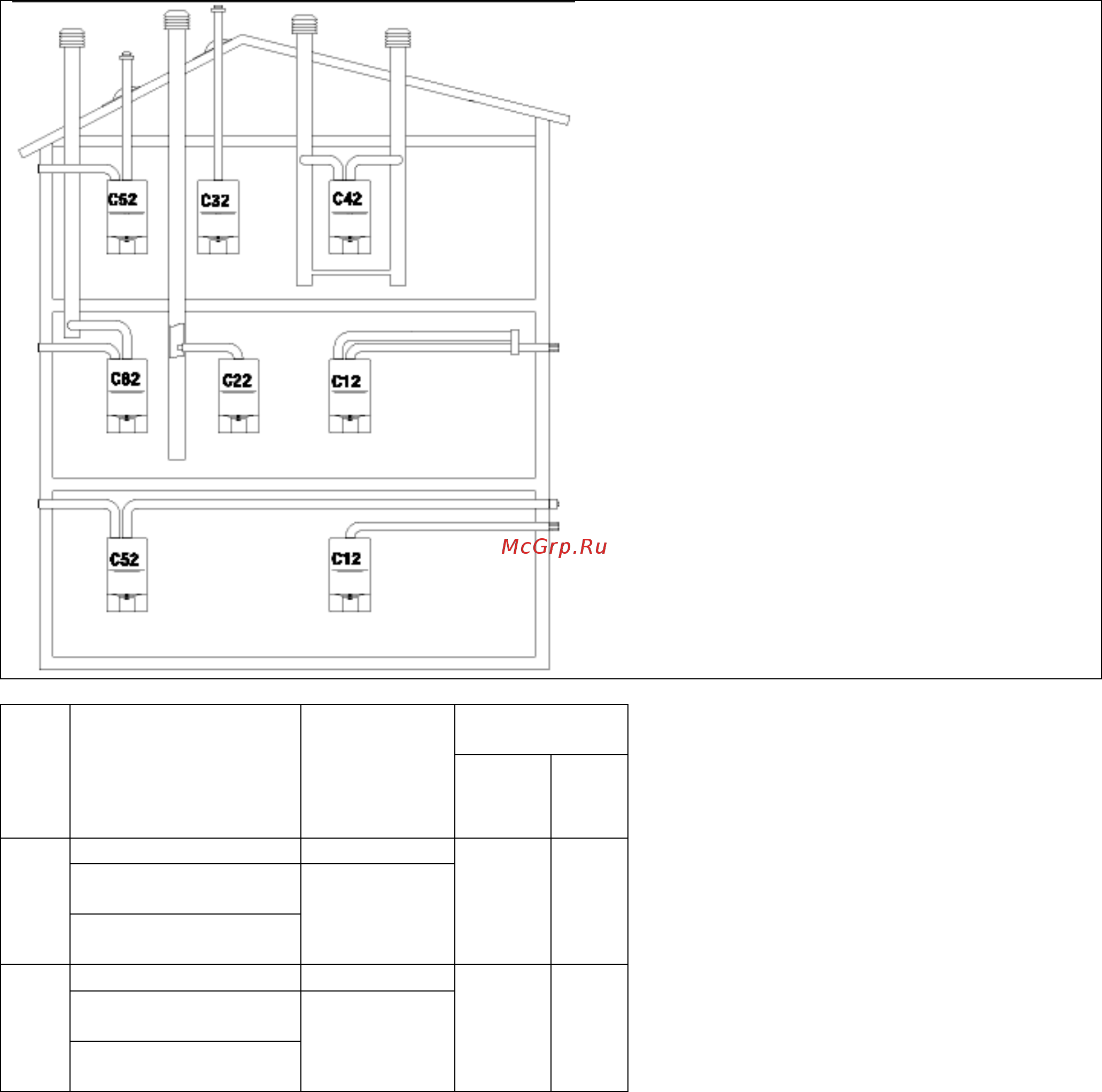

Котел должен быть соединен с коаксиальными или раздельными дымоходами для отвода
дымовых газов и воздуховодами для подачи воздуха, которые должны быть выведена наружу через
крышу или наружную стену (смотри рисунок).
Эффективная и безопасная работа котла гарантируется только в случае
использования оригинальных дымоходов и воздуховодов, предназначенных для котлов с
закрытой камерой сгорания и принудительной тягой. Данное оборудование не входит в
стандартную комплектацию и поставляется по отдельному заказу. При установке дымоходов и
воздуховодов убедитесь, что все соединения осуществлены правильно, в соответствие с прилагаемой
инструкцией. К одному коллективному дымоходу допускается подключение нескольких котлов при
условии, что все они имеют герметичную камеру сгорания.
С12 Выход дымовых газов через коаксиальные
дымоходы/воздуховоды. Дымоходы и
воздуховоды могут быть сдвоенными, но
выходы должны быть коаксиальными или
расположены достаточно близко, чтобы
находится в одинаковых ветровых условиях.
С22 Коаксиальный выход в общий дымоход (забор
воздуха и вывод дымовых газов в один и тот
же коаксиальный дымоход).
С32 Коаксиальный вывод на крышу. Выводы как в
С12
С42 Вывод дымовых газов и забор воздуха из
общих раздельных дымоходов/воздуховодов,
которые подвержены одинаковым ветровым
условиям.
С52 Вывод дымовых газов и забор воздуха
разделены и выходят из стены или на крышу,
но в любом случае в тех зонах, в которых
давление отличается.
С82 Вывод дымовых газов в отдельный или общий
дымоход, а забор воздуха через стену.
Потеря напора
(м)
Тип
Максимальная
прямолинейная
длина
коаксиального
воздуховода/дымоход
а
Воздушный
фланец (А)
Изгиб
45°
изгиб
90°
до 1 установлен
24 С.S.I.
от 1 до 4,25
С12
С22
28 C.S.I.
от 1 до 3,40
не
установлен
0,5 0,8
до 1 установлен
24 С.S.I.
от 1 до 5,25
С32
28 C.S.I.
от 1 до 4,40
не
установлен
0,5 0,8
Коаксиальные воздуховоды/дымоходы
(ф 60-100)
Коаксиальные воздуховоды/дымоходы
можно располагать в том направлении,
которое наилучшим образом отвечает
требованиям помещения.
Инструкции по монтажу даны вместе с
оборудованием.
В таблице приведена максимальная
допустимая прямолинейная длина, в
случае установки воздушного фланца и
без него. Если вы хотите снять воздушный
фланец, аккуратно подденьте его
отверткой как рычагом.
16
