Beretta Super Exclusive 28 CAI [5/23] Устройство котла

газ

отопление горячая вода

обратный прямой трубопровод выход вход

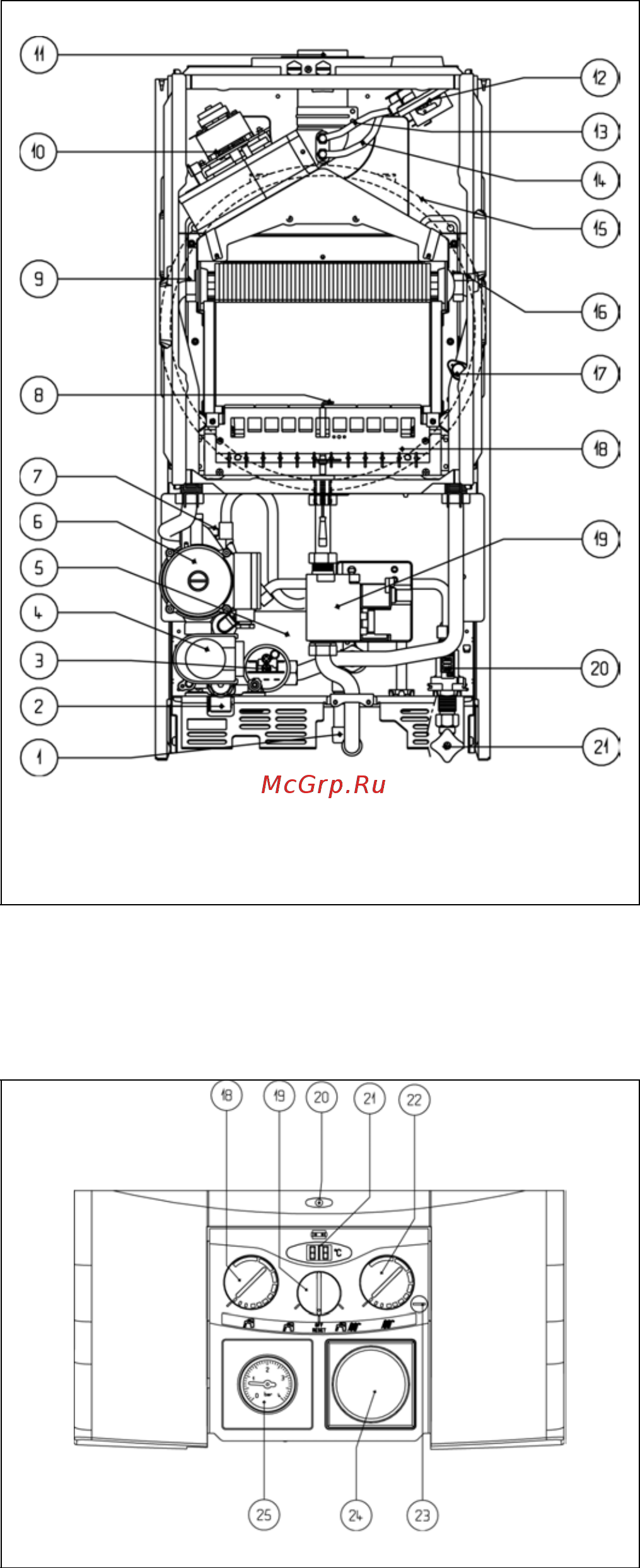

рис. 2.1

рис. 2.2

2.3 Устройство котла

Обозначения

1 Кран подпитки

2 Предохранительный клапан

3 Гидравлический прессостат

4 Трехходовой клапан с электроприводом

5 Теплообменник для ГВС

6 Циркуляционный насос

7 Автовоздушник

8 Электрод ионизации и контроля наличия

пламени

9 Теплообменник контура отопления

10 Вентилятор

11 Дымовой фланец

12 Прессостат дымовых газов

13 Патрубок для замера статического давления

14 Патрубок для замера динамического давления

15 Расширительный бак

16 Датчик NTC контура отопления

17 Предельный термостат

18 Главная горелка

19 Газовый клапан

20 Реле протока

21 Вентиль для перекрывания контура горячей

воды

2.4 Панель управления (рис. 2.2)

Обозначения

22 Регулятор температуры горячей воды

23 Переключатель режимов работы

24 Световой индикатор

25 Цифровой двухпозиционный дисплей

26 Регулятор температуры воды системы

отопления

27 Кнопка для запуска режима газоанализа

28 Место для установки таймера

29 Манометр
