13. НАСТРОЙКА ТЕРМОРЕГУЛИРОВАНИЯ
Проверка подключения с уличным датчиком
После подключения к котлу уличного датчика, используйте функцию INFO, чтобы проверить, были ли этот
датчик автоматически распознан платой управления температурой.
Сразу же после установки, измеряемые датчиком значения, вполне могут быть выше, чем значения,
измеренные эталонным датчиком.
Включите и оптимизируйте функцию ТЕРМОРЕГУЛИРОВАНИЕ, установив следующие параметры:
ПАРАМЕТР ДОСТУПЕН В РЕЖИМЕ ПРОГРАММИРОВАНИЯ
Тип здания 3 Установка и калибровка & сервис
Максимальное заданное значение для отопления 21 Установка
Минимальное заданное значение для отопления 22 Установка
Включить функцию терморегулирования 44 Установка
Кривая отклонения температуры 45 Установка и калибровка & сервис
Тип запроса на тепло 51 Установка
Для перехода в режим программирования, смотрите раздел «программирование параметров».
ПАРАМЕТР 03. Тип здания
Для того чтобы вычислить температуру в прямом трубопроводе,
система управления температурой не использует непосредственно
значение уличной температуры, а учитывает теплоизоляцию здания: в
зданиях с хорошей изоляцией, изменение уличной температуры не так
сильно влияет на температуру в помещении, как в зданиях с плохой
теплоизоляцией. Используйте параметр 3, чтобы задать уровень

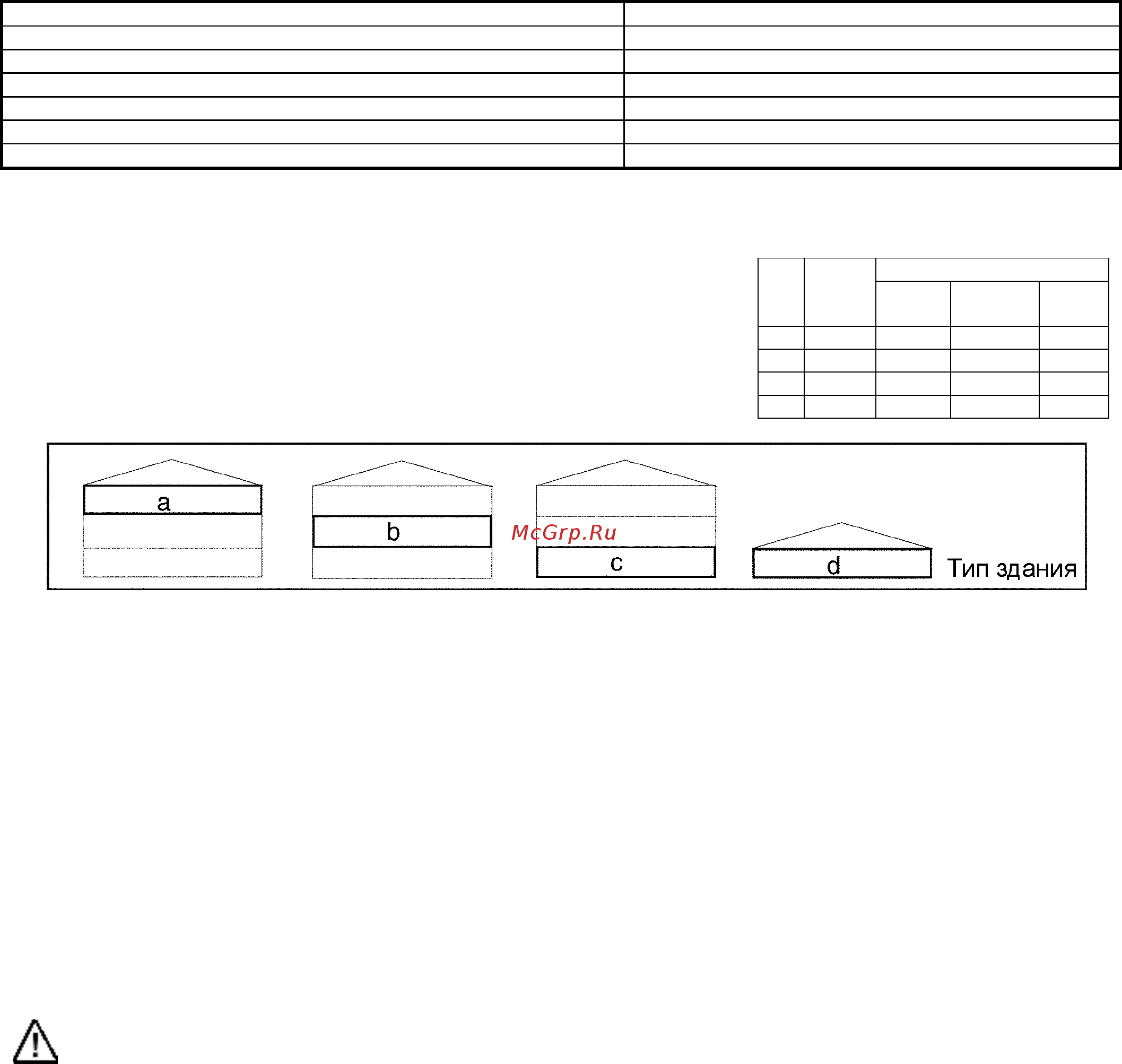

теплоизоляции здания в соответствии со следующей схемой:
Старые дома
Новые
дома
Пустой
кирпич
Цельный
кирпич
Камни
a 19 14 12 8
b 20 16 15 11
c 19 15 14 9
d 18 12 10 5
ПАРАМЕТРЫ 21 и 22. Максимальная и минимальная температура в прямом трубопроводе
Эти два параметра ограничивают температуру в прямом трубопроводе, которая автоматически
рассчитывается функцией УПРАВЛЕНИЕ ТЕМПЕРАТУРОЙ (TEMPERATURE CONTROL). ПАРАМЕТР 21
задает МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ В ПРЯМОМ ТРУБОПРОВОДЕ (МАКСИМАЛЬНОЕ ЗАДАННОЕ
ЗНАЧЕНИЕ ОТОПЛЕНИЯ), а ПАРАМЕТР 22 задает МИНИМАЛЬНУЮ ТЕМПЕРАТУРУ В ПРЯМОМ
ТРУБОПРОВОДЕ (МИНИМАЛЬНОЕ ЗАДАННОЕ ЗНАЧЕНИЕ ОТОПЛЕНИЯ)
ПАРАМЕТР 44. Включение функции терморегулирования
Когда подключен датчик уличной температуры, то совместно с параметром 44 он обеспечивает следующие
режимы работы: ПОДКЛЮЧЕН ДАТЧИК УЛИЧНОЙ ТЕМПЕРАТУРЫ, а ПАРАМЕТР 44 = 0 (ВЫКЛ), в этом
случае функция УПРАВЛЕНИЕ ТЕМПЕРАТУРОЙ (TEMPERATURE CONTROL) отключена, даже если уличный
датчик подключен. Измеряемую уличным датчиком температуру всегда можно вывести на дисплей, нажав
кнопку INFO. Символы УПРАВЛЕНИЯ ТЕМПЕРАТУРОЙ не будут отображаться.
ПОДКЛЮЧЕН ДАТЧИК УЛИЧНОЙ ТЕМПЕРАТУРЫ, а ПАРАМЕТР 44 = 1 (ВКЛ), в этом случае функция
УПРАВЛЕНИЕ ТЕМПЕРАТУРОЙ (TEMPERATURE CONTROL) включена. Измеряемую уличным датчиком
температуру и символы УПРАВЛЕНИЯ ТЕМПЕРАТУРОЙ всегда можно вывести на дисплей, нажав кнопку
INFO.
Функцию УПРАВЛЕНИЕ ТЕМПЕРАТУРОЙ (TEMPERATURE CONTROL) нельзя включить до тех пор,
пока не установлен и не подключен датчик уличной температуры. В этом случае значение параметра
44 игнорируется, и он никак не влияет на работу котла.
ПАРАМЕТР 45. Выбор кривой компенсации температуры (график 1)
Кривая компенсации температуры поддерживает теоретическую температуру в помещении на уровне 20°С,
при изменении уличной температуры в диапазоне от +20°С до -20°С. Выбор кривой зависит от проектной
минимальной уличной температуры (то есть от географической зоны) и проектной температуры в прямом
трубопроводе (то есть от типа системы), и должна аккуратно вычисляться монтажником по следующей
формуле: Р.45 = 10х(проектная Т в прямом трубопроводе – 20) / (20 – проектная мин.уличная Т).
Если из ваших расчетов вы получили промежуточное между двумя кривыми значение, мы рекомендуем
выбрать ту компенсационную кривую, которая ближе всего к полученному значению.
Пример: если из расчетов получено число 8, то оно находится между кривой 7,5 и кривой 10. В этом случае
выберите ближайшую кривую, то есть 7,5.
26
