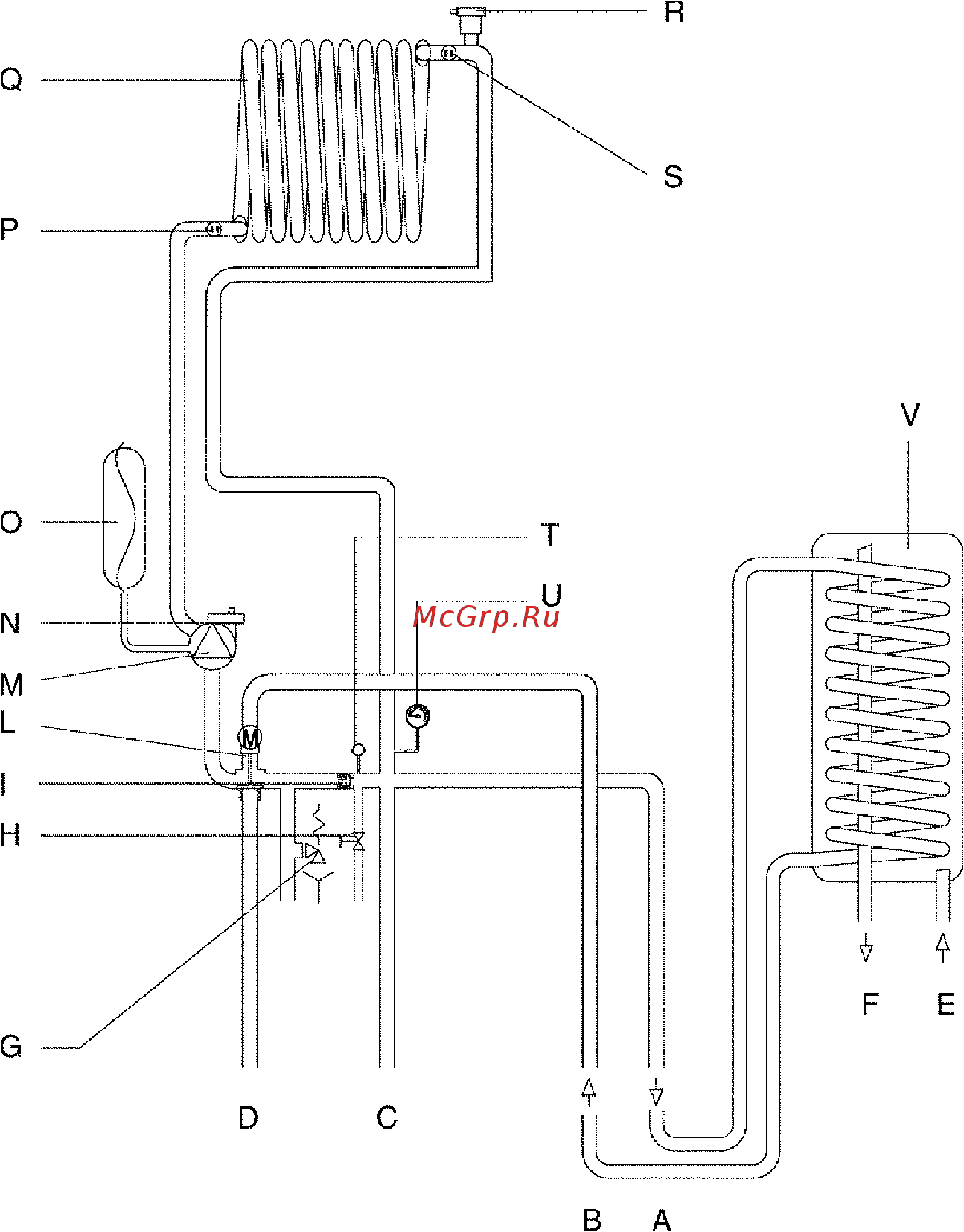

EXCLUSIVE GREEN R.S.I.
A Прямой трубопровод бойлера
B Обратный трубопровод бойлера
C Прямой трубопровод системы отопления
D Обратный трубопровод системы отопления
E Вход водопроводной воды
F Выход горячей воды
G Предохранительный клапан
H Сливной клапан
I Автоматический перепускной клапан
L Сервопривод трехходового клапана
M Циркуляционный насос
N Нижний клапан для выпуска воздуха
O Расширительный бак
P Датчик NTC на обратном трубопроводе
Q Первичный теплообменник
R Верхний клапан для выпуска воздуха
S Датчик NTC на прямом трубопроводе
T Гидравлический прессостат
U Манометр
V Бойлер (поставляется на заказ)
