Beretta Mynute Green 28 CSI [28/29] Остаточный напор циркуляционного насоса
![Beretta Mynute Green 15 RSI [28/29] Остаточный напор циркуляционного насоса](/views2/1421724/page28/bg1c.png)

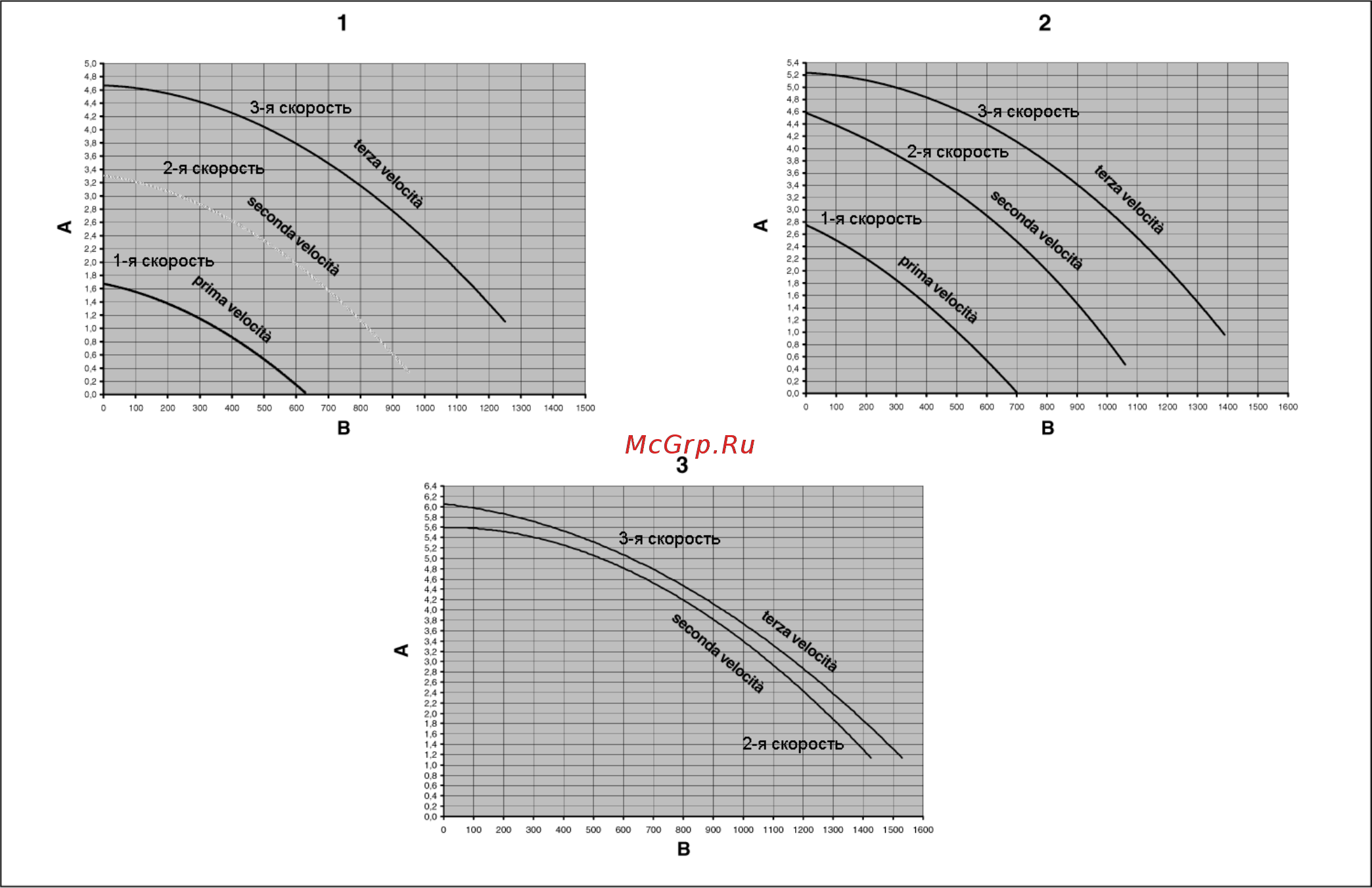

ОСТАТОЧНЫЙ НАПОР ЦИРКУЛЯЦИОННОГО НАСОСА
А – Остаточный напор (х 100 мбар)
В – Расход в системе (л/час)
Остаточный напор циркуляционного насоса для системы отопления в зависимости от расхода показан на
графиках 1 и 2.
Размеры трубопровода для системы отопления необходимо подбирать с учетом имеющегося остаточного
напора. Необходимо учитывать, что котел будет работать корректно, если в теплообменнике контура
отопления происходит достаточная циркуляция воды.
Для этого котел имеет автоматический перепускной клапан, который регулирует расход воды до нужного
значения в теплообменнике отопления для любого состояния системы.
Если необходимо повысить остаточный напор, можно заказать дополнительный аксессуар под названием
«циркуляционный насос с увеличенным напором». На графике 3 показаны характеристические кривые для
двух скоростей.
Prima velocita’ = первая скорость
Seconda velocita’ = вторая скорость
Terza velocita’ = третья скорость
141
