ПОДКЛЮЧЕНИЕ РЕГУЛЯТОРА ТЕМПЕРАТУРЫ В ПОМЕЩЕНИИ И/ИЛИ
ПРОГРАММИРУЕМОГО ТАЙМЕРА (C.S.I. –R.S.I.)

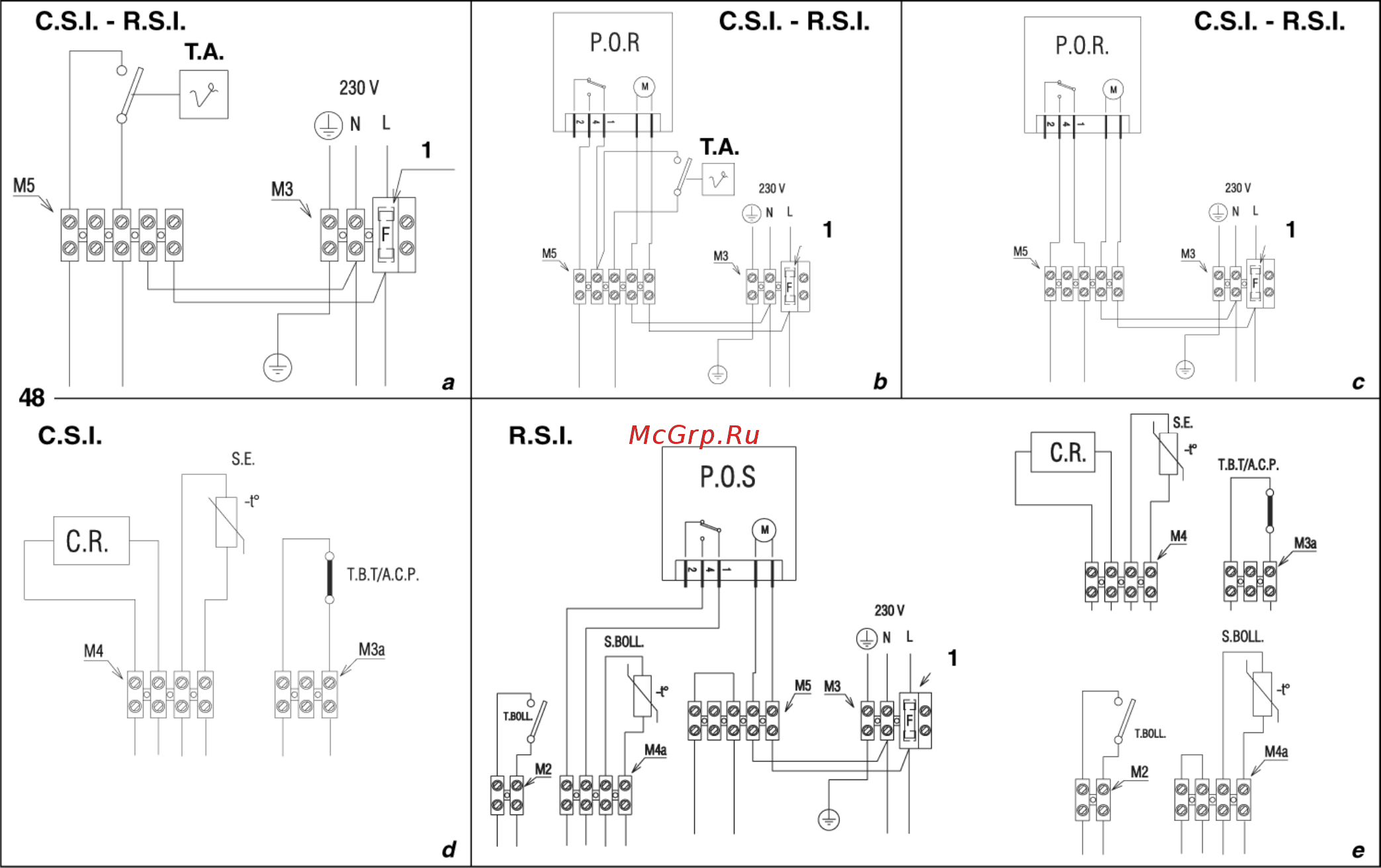

a Регулятор температуры в помещении подключается, как показано на схеме. Предварительно необходимо снять
перемычку, установленную на клеммной колодке с 5 контактами (М5). Контакты регулятора температуры в помещении
должны быть рассчитаны на напряжение 230 Вольт.
Т.А. = регулятор температуры в помещении
1 = плавкий предохранитель 3.15 AF
b Программируемый таймер отопления и регулятор температуры в помещении подключаются, как показано на схеме.
Предварительно необходимо снять перемычку, установленную на клеммной колодке с 5 контактами (М5). Контакты
регулятора температуры в помещении и программируемого таймера должны быть рассчитаны на напряжение 230
Вольт.
Т.А. = регулятор температуры в помещении
1 = плавкий предохранитель 3.15 AF
c Программируемый таймер отопления подключается, как показано на схеме. Предварительно необходимо снять
перемычку, установленную на клеммной колодке с 5 контактами (М5). Контакты программируемого таймера должны
быть рассчитаны на напряжение 230 Вольт.
1 = плавкий предохранитель 3.15 AF
d Потребители низкого напряжения подключаются как показано на рисунке к клеммным колодкам М3а и М4, которые
предназначены именно для подключения низковольтных устройств.
Т.В.Т. = Термостат низкой температуры
А.С.Р. = Аварийный сигнал насоса конденсата
S.E. = Уличный датчик
C.R. = Дистанционное управление
e Потребители низкого напряжения подключаются как показано на рисунке к клеммным колодкам М2, М3а, М4 и М4а,
которые предназначены именно для подключения низковольтных устройств.
1 = плавкий предохранитель 3.15 AF
T.Boll = Термостат бойлера
Т.В.Т. = Термостат низкой температуры
А.С.Р. = Аварийный сигнал насоса конденсата
C.R. = Дистанционное управление
S.E. = Уличный датчик
S.Boll = Датчик бойлера
Если необходимо установить P.O.S. (Программируемый таймер ГВС), то он подключается, как показано на схеме.
Предварительно необходимо снять перемычку, установленную на клеммной колодке с 4 контактами (М4а). Контакты
программируемого таймера должны быть рассчитаны на напряжение 230 Вольт.
