Beretta POWER PLUS 100 S [20/72] Настройка параметров

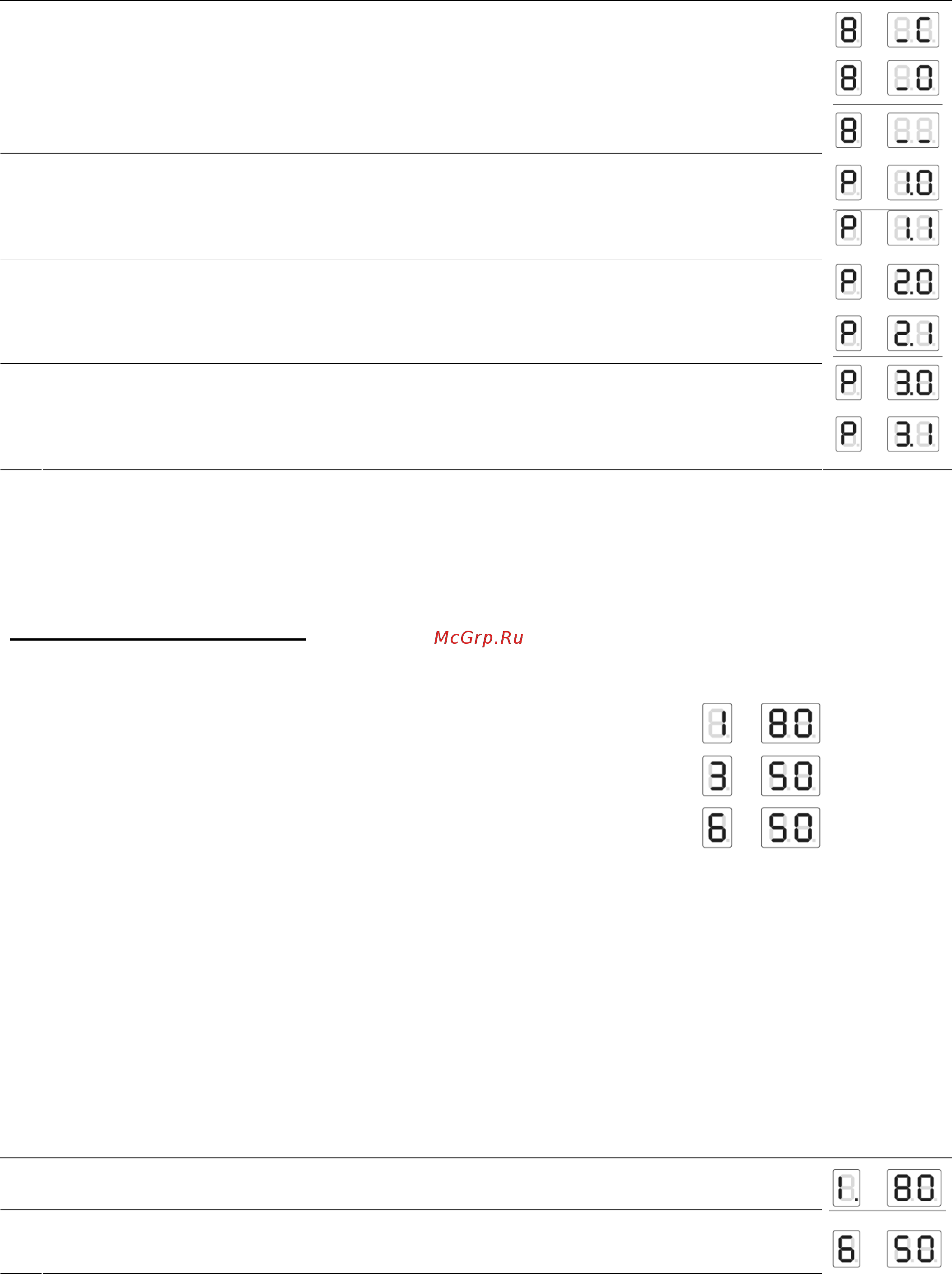

![Beretta Power plus 50 M [20/72] Настройка параметров](/views2/1421730/page20/bg14.png)
Состояние системы Дисплей
8
Режим работы смесительного вентиля
Например, закрывание, открывание, ожидание
9
Режим работы циркуляционного насоса (высокая температура)
Например: насос не работает, насос работает
10
Режим работы насоса горячей сантехнической воды
Например: насос не работает, насос работает
11
Режим работы циркуляционного насоса (низкая температура)
Например: насос не работает, насос работает
Для того чтобы выйти из режима отображения значений, нажмите кнопку «ОК».
Если в течение 5 минут не будет выполнено никакого действия, электронная плата автоматически перейдет в
режим Отображения (Display).
НАСТРОЙКА ПАРАМЕТРОВ
Нажмите кнопку «©», чтобы последовательно отобразить следующие значения:
- Температура в подающем трубопроводе Т1 в высокотемпературном контуре
- Температура Горячей Сантехнической воды Т3
- Температура в подающем трубопроводе во втором контуре или в
низкотемпературном контуре Т6.
Для того чтобы изменить соответствующее заданное значение, выполните следующую последовательность
действий:
− Нажмите кнопку “Set/esc”, отобразится соответствующее значение и две цифры справа начнут мигать.
− Если данное значение менять не надо, еще раз Нажмите кнопку “Set/esc”, чтобы вернуться в режим
Отображения.
− Если отображаемое значение необходимо изменить, нажимайте кнопки «+» и «-» до тех пор, пока не будет
достигнуто нужное значение. Нажмите кнопку «ОК», чтобы сохранить новое значение. Отображаемое
значение перестанет мигать, а дисплей вернется в режим отображения.
Пример: изменение заданного значения в низкотемпературном контуре с 50˚С на 40˚С.
Процедура Дисплей
1
Например: Отображаемое на дисплее значение температуры в высокотемпературном
контуре = 80˚С.
2
Нажмите кнопку «©», чтобы перейти в режим Считывания, еще раз нажмите эту кнопку и
прокрутите первую ицфру до значения 6, чтобы отобразить заданное значение,
Например: 50˚С.
20
