Beretta Karbor 77 [10/22] Гидравлические схемы система отопления с закрытым расширительным баком

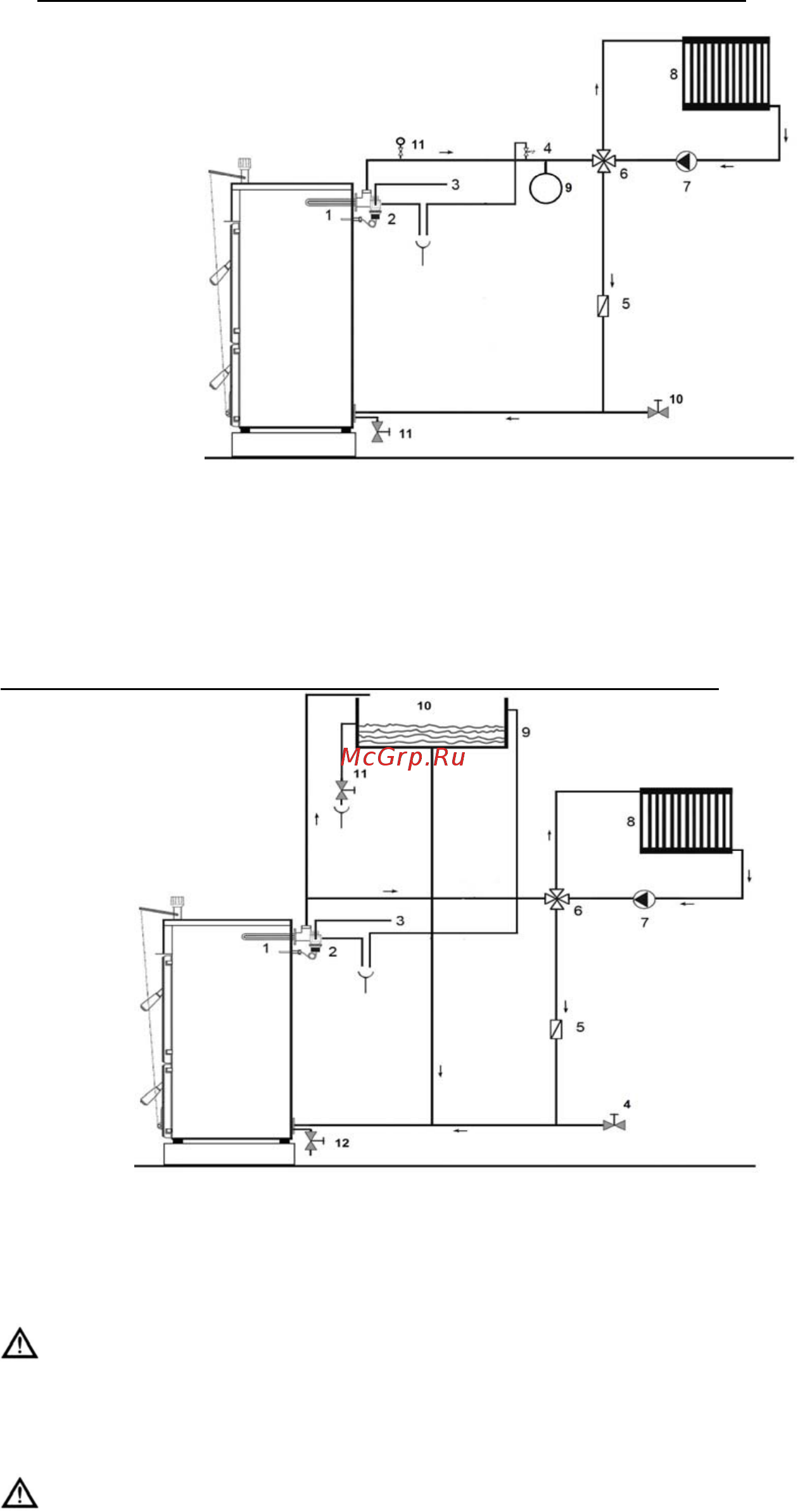

Гидравлические схемы

Система отопления с закрытым расширительным баком

рис. 9

1. предохранительный теплообменник

(аксессуар)

2. предохранительный клапан (аксессуар)

3. холодная вода из водопровода

4. заполнение системы

5. обратный клапан

6. смесительный клапан

7. циркуляционный насос

8. радиаторы системы отопления

9. переливной трубопровод

10. открытый расширительный бак

11. контроль уровня при заливке

12. слив из котла и системы

Система отопления с открытым расширительным баком

рис. 10

13. предохранительный теплообменник

(аксессуар)

14. предохранительный клапан (аксессуар)

15. холодная вода из водопровода

16. заполнение системы

17. обратный клапан

18. смесительный клапан

19. циркуляционный насос

20. радиаторы системы отопления

21. открытый расширительный бак с

переливным трубопроводом

Открытый расширительный бак необходимо установить в самой высокой точке

системы отопления. Объем расширительного бака должен выбираться с учетом

изменения объёма воды при её нагревании и охлаждении в системе отопления.

Расширительный бак и соединительные трубы должны быть защищены от

замерзания.

Диаметр сливной трубы должен обеспечивать слив избыточной воды из

расширительного бака.
