Beretta BL 120 [3/5] Подключение электропитания

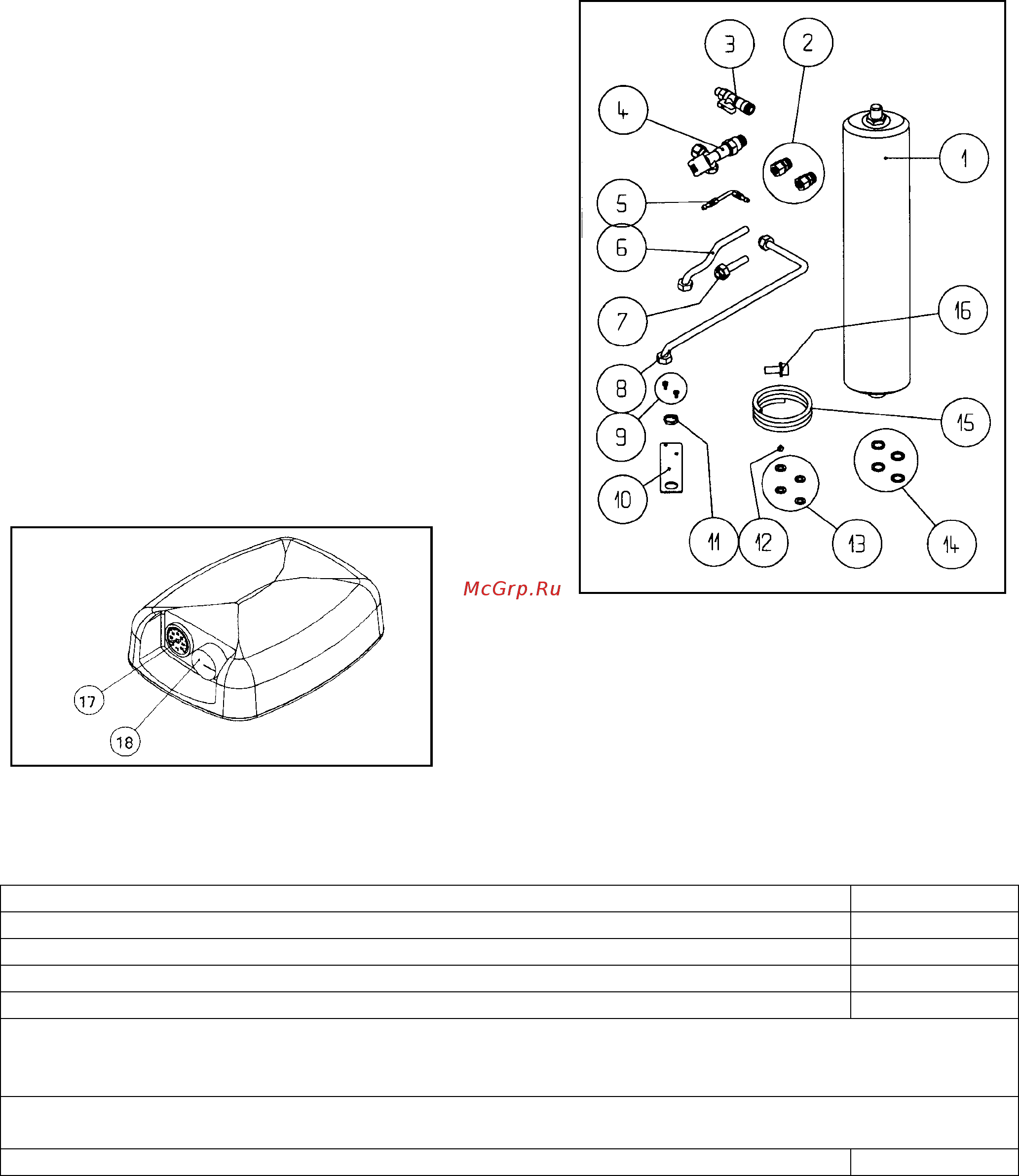

В КОМПЛЕКТ ВХОДЯТ:

1. Расширительный бак контура ГВС

2. Уплотнительные муфты G 1/2"

3. Кран подпитки

4. Кран контура ГВС

5. Подающая рампа

6. Выходная рампа контура ГВС

7. Входная рампа контура ГВС

8. Рампа расширительного бака

9. Винты М5 × 10

10. Кронштейн расширительного бака

11. Контргайка 1/2" G

12. Зажим для труб

13. Набор прокладок G 1/2"

14. Набор прокладок 1/4"

15. Трубка предохранительного клапана

16. Муфта с резиновым уплотнением

Условные обозначения:

G = Газ

M = Внешняя резьба

F = Внутренняя резьба

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметр бойлера 550 мм

Высота бойлера 850 мм

Емкость бойлера 120 л

Сливной кран 1/2" M

Теплообменник 28 кВт

Вертикальные соединительные патрубки теплообменника 3/4" M

контура горячего водоснабжения 1/2" M

контура рециркуляции 1/2" M

Пульт управления снабжен термостатом (18)

капиллярным термометром (17)

Полиуретановая теплоизоляция, не содержащая фреона 25 мм

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ

Соединительный кабель термостата бойлера присоединяется к клеммной колодке котла (см. инструкцию по

эксплуатации соответствующего котла, главу «Электрические соединения»).

Используйте электрический кабель типа IMQ HAR HO5W-F, 3 × 0,75 мм

, максимальным внешним

диаметром 77 мм.

Электрический кабель не должен касаться водопроводных труб и не должен иметь внутренних

соединений.
