Beretta RIELLO 7200.550 V PLUS [6/14] Гидравлическая схема

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ

ОПИСАНИЕ

200 300 430 550

Тип бойлера Со стеклоподобной глазурью

Расположение бойлера Вертикальное

Расположение теплообменника Вертикальное

первичный контур - 80°С

50,2 80,7 92,6 92,6 кВт

Максимальная потребляемая

мощность

первичный контур - 88°С

60,7 96,9 117 117 кВт

Емкость бойлера 203 300 426 541 л

Объём воды в змеевике 9,2 12,2 25,5 25,5 л

Поверхность теплообмена змеевика 1,45 1,93 2,95 2,95 м

первичный контур - 80°С

1200 1954 2281 л/час

Производство горячей

сантехнической воды (∆Т 35°С)

первичный контур - 88°С

1465 2355 2910 л/час

Максимальное рабочее давление змеевика 10 бар

Максимальное рабочее давление бойлера 10 бар

Максимальная рабочая температура 95 °С

РАСХОД (л/час)

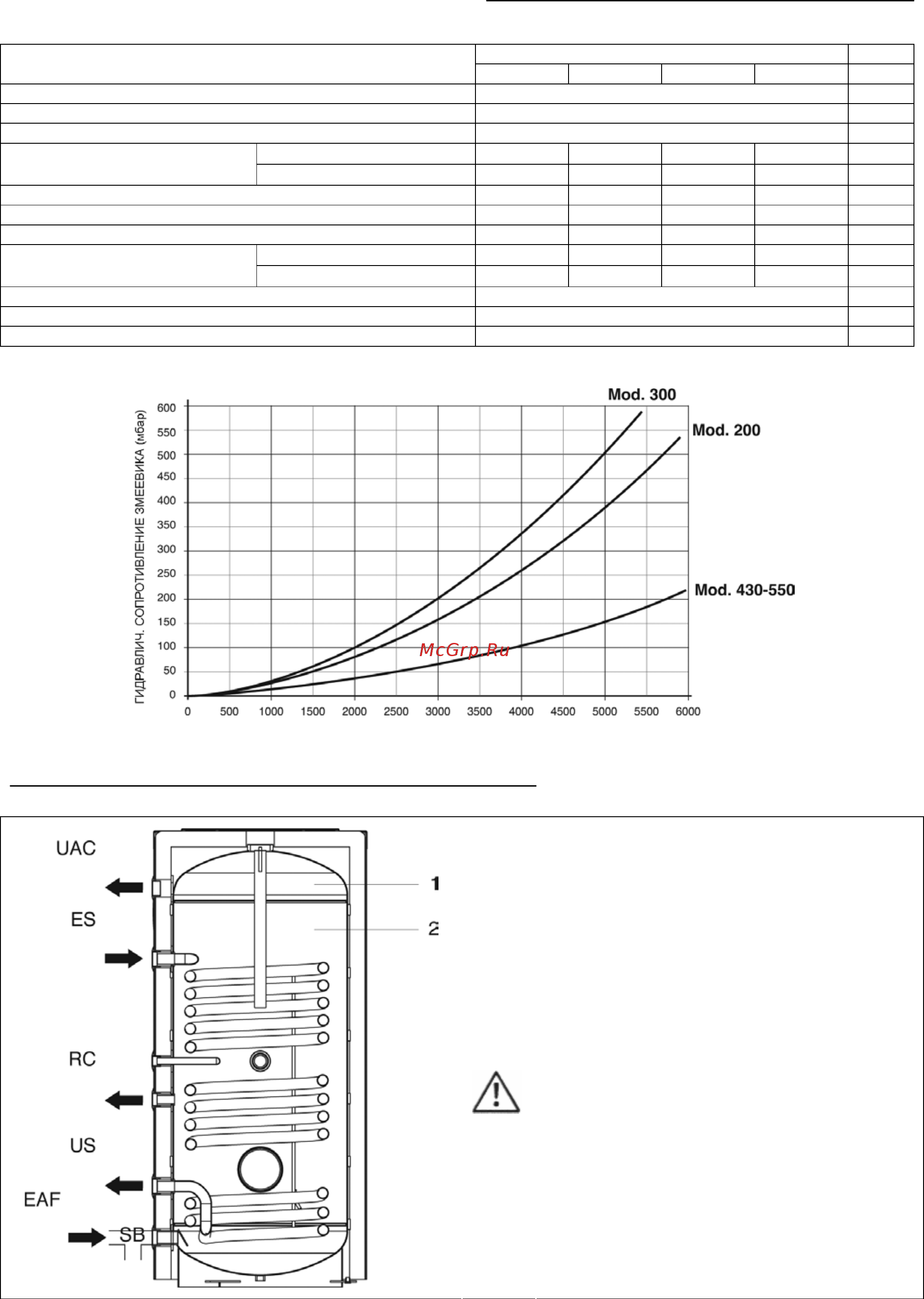

ГИДРАВЛИЧЕСКАЯ СХЕМА

1 – Змеевик

2 – Бак

ES – Вход в теплообменник

US – Выход из теплообменника

RC – Рециркуляция сантехнической воды

EAF – Вход холодной сантехнической воды

UAC – Выход горячей сантехнической воды

SB – Слив из бойлера

Бойлер RIELLO 7200 V PLUS не

оборудован циркуляционным насосом для

заливки воды, который необходимо

подобрать по производительности и

установить в системе.
