Beretta Idrabagno 13 esi [10/19] Гидравлическая схема

Провод заземления должен быть на 30 мм длиннее остальных проводов. Запрещается использовать

в качестве заземления электроприборов трубопроводы газа и/или воды.

Производитель не несет ответственность за ущерб, вызванный отсутствием заземления котла.

В качестве питающего кабеля используйте гибкий трехжильный провод в двойной изоляции с

сечением жилы не менее 0,75 мм

, максимальный внешний диаметр 7 мм

3.5. Подключение газа

Перед тем как подключать водонагреватель к газовой сети, убедитесь в том, что:

- соблюдены действующие стандарты;

- тип газа соответствует тому, на который рассчитан котел;

- газопровод очищен от грязи.

Во избежание лишних потерь давления, подключение газа необходимо выполнять жесткой

подводкой диаметром не менее ¾’. Перед входом газа в водонагреватель необходимо установить

запорный кран (не входит в комплект поставки). Рекомендуем установить на газопровод фильтр

соответствующего размера, если в газопроводе содержатся посторонние частицы. По окончании монтажа

проверьте герметичность соединений, как предусмотрено действующими стандартами монтажа.

3.6 Гидравлические подключения

Присоедините водонагреватель к водопроводной сети и установите запорный кран (не входит в

комплект). Если Вы стоите лицом к водонагревателю, вход холодной воды находится справа, выход

горячей воды — слева. Убедитесь, что водопроводные трубы не используются для заземления

электроприборов. Такое их использование в короткое время может нанести серьезный ущерб, как

водонагревателю, так и самим трубам.

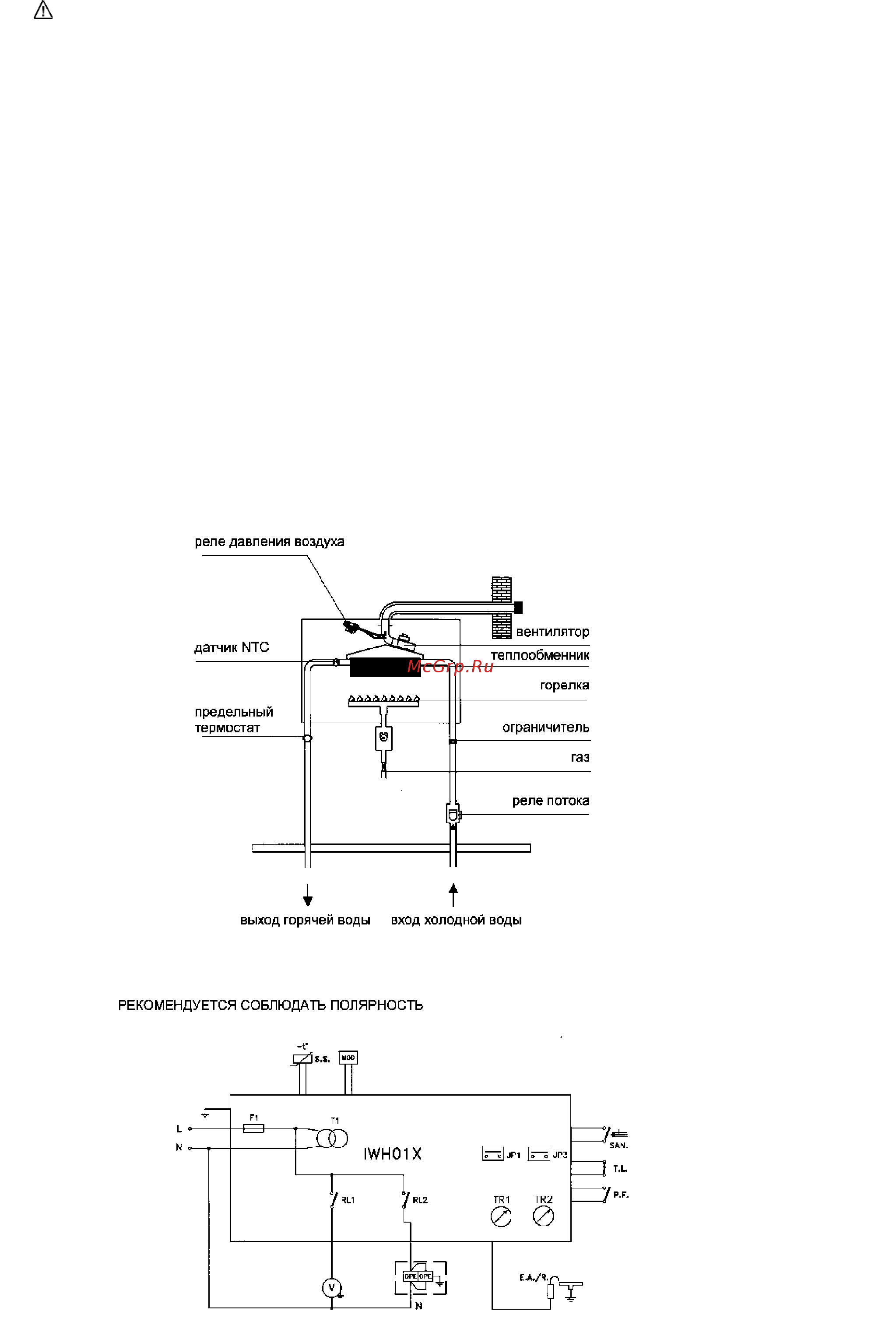

3.7 Гидравлическая схема

3.8 Принципиальная электрическая схема
