18 | Ввод в эксплуатацию
FN 18/22/26/30/50 HN6 720 808 470 (2013/09)

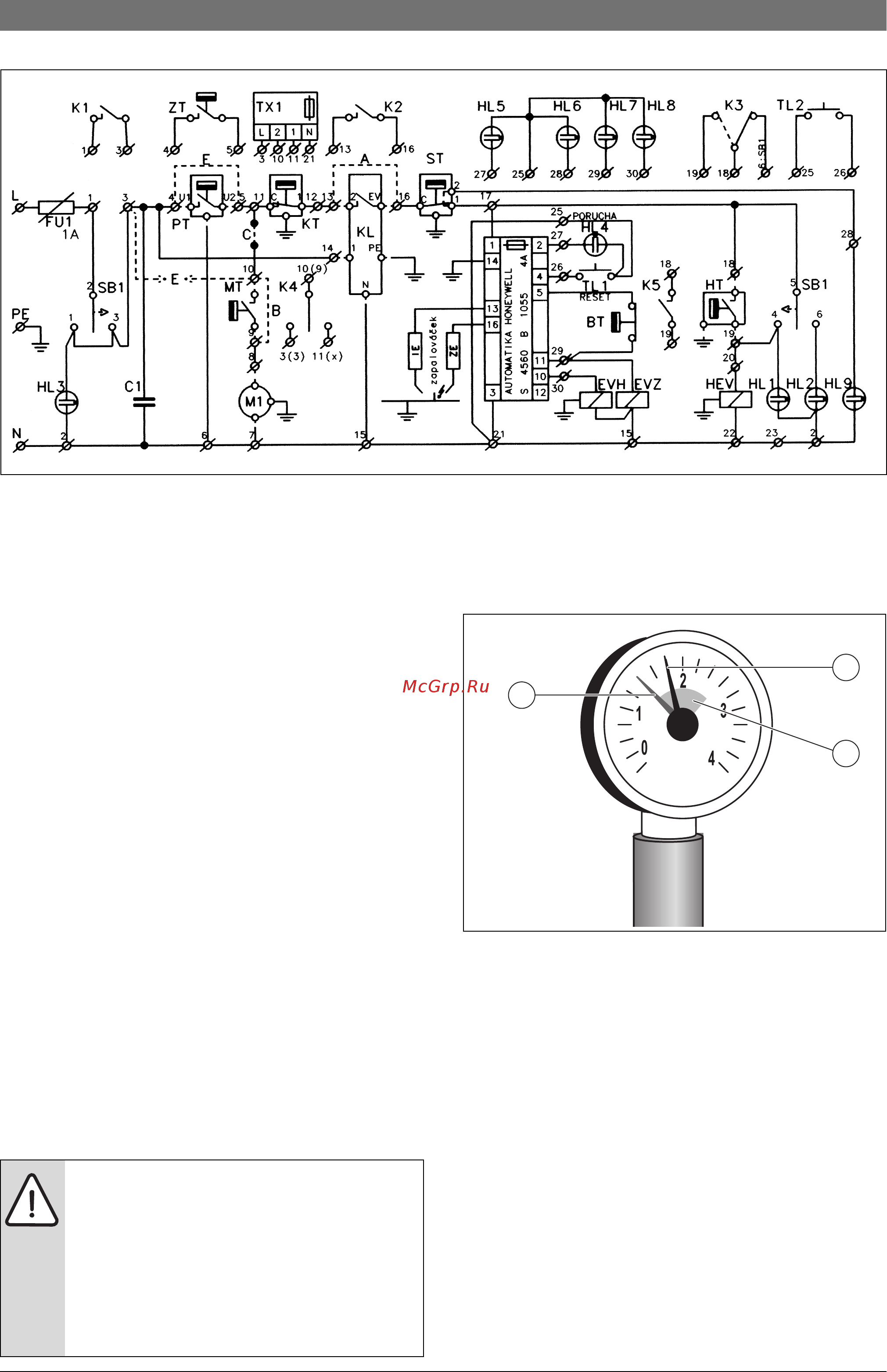

Рис. 12 Электрическая схема котла FN 50 HN
[HEV] двухуровневый модулятор давления
[K1-K5]контакты дистанционного управления
[KT] котловой термостат 0-90 °C
[TX1] временной выключатель выбега насоса
[KL] заслонка дымохода
[IE] ионизационный электрод
[A-E] соединения на интегральной схеме
[FU1] электрический предохранитель 1 А
[ST] термостат контроля дымовых газов (63-90 °C)
[EVH] электромагнитный клапан горелки
[M1] циркуляционный насос
[SB1] клавиша пуска и переключения
[C1] стабилизирующий конденсатор ТС 252-М1/250В
[HT] уличный термостат 0 +/- 8 °C
[ZE] электрод розжига
[PT] комнатный термостат
[HL1] индикатор РЕЖИМ I (номинальная мощность)
[HL2] индикатор РЕЖИМ II (пониженная мощность)
[HL3] индикатор СЕТЬ
[HL9] индикатор ST (термостат продуктов сгорания)
[EVZ] электромагнитный клапан запальной горелки
[BT] термостат блокировки 95-10 °C
[MT] термостат минимальной температуры 55-10 °C
[ZT] термостат защиты от замерзания
[EV] запорный клапан
[TL] кнопка разблокировки
5.5 Подготовка отопительной системы к работе
Перед вводом отопительной системы в эксплуатацию проверьте её
герметичность для предотвращения утечек, которые могут
возникнуть во время работы.
Увеличьте давление в отопительной системе до давления равного
давлению срабатывания клапана безопасности.
Когда отопительная система в работе, не наполняйте ее
посредством клапана наполнения/слива на котле, используйте
утвержденный метод заполнения WRAS.
Обратите внимание на качество воды и запишите объем и качество
используемой воды.
Рис. 13 Манометр закрытой системы
[1] красная стрелка
[2] стрелка давления
[3] зеленая зона
• Наполните котел и отопительную систему, используя
утвержденный метод заполнения WRAS.
• Откройте кран для заполнения и слива. Медленно заполните
отопительную систему. При этом наблюдайте за показаниями
манометра/гидрометра
• Наполните отопительную систему для требуемого давления
(например, 1.5 бар)
• Выпустите воздух из отопительной системы через воздушные
клапаны на отопительных приборах.
• Если давление упадёт из-за удаления воздуха, то нужно добавить
теплоноситель.
УBEДOMДEHИE: возможно повреждение
оборудования!
При заполнении отопительной системы в тёплом
состоянии температурные напряжения могут
вызвать появление трещин. Котёл станет
негерметичным.
▶ Заполняйте отопительную систему только в
холодном состоянии (температура подающей
линии не должна превышать 40 °C).
6 720 615 362-42.2O
2
3
1
