Ввод в эксплуатацию | 17
6 720 808 470 (2013/09)FN 18/22/26/30/50 HN
системах производитель рекомендует обозначить минимальное
давление при холодной воде 10-15 °С и максимальной температуре
95 °С при помощи красной стрелки на манометре. Если стрелка
отклоняется от заданных параметров, устраните помеху в системе.
5.4 Выполнение электрических подключений
Котёл поставляется с завода с полной электрической разводкой.
Для подключения к электрической сети требуется электрическая
розетка 230В/50Гц.

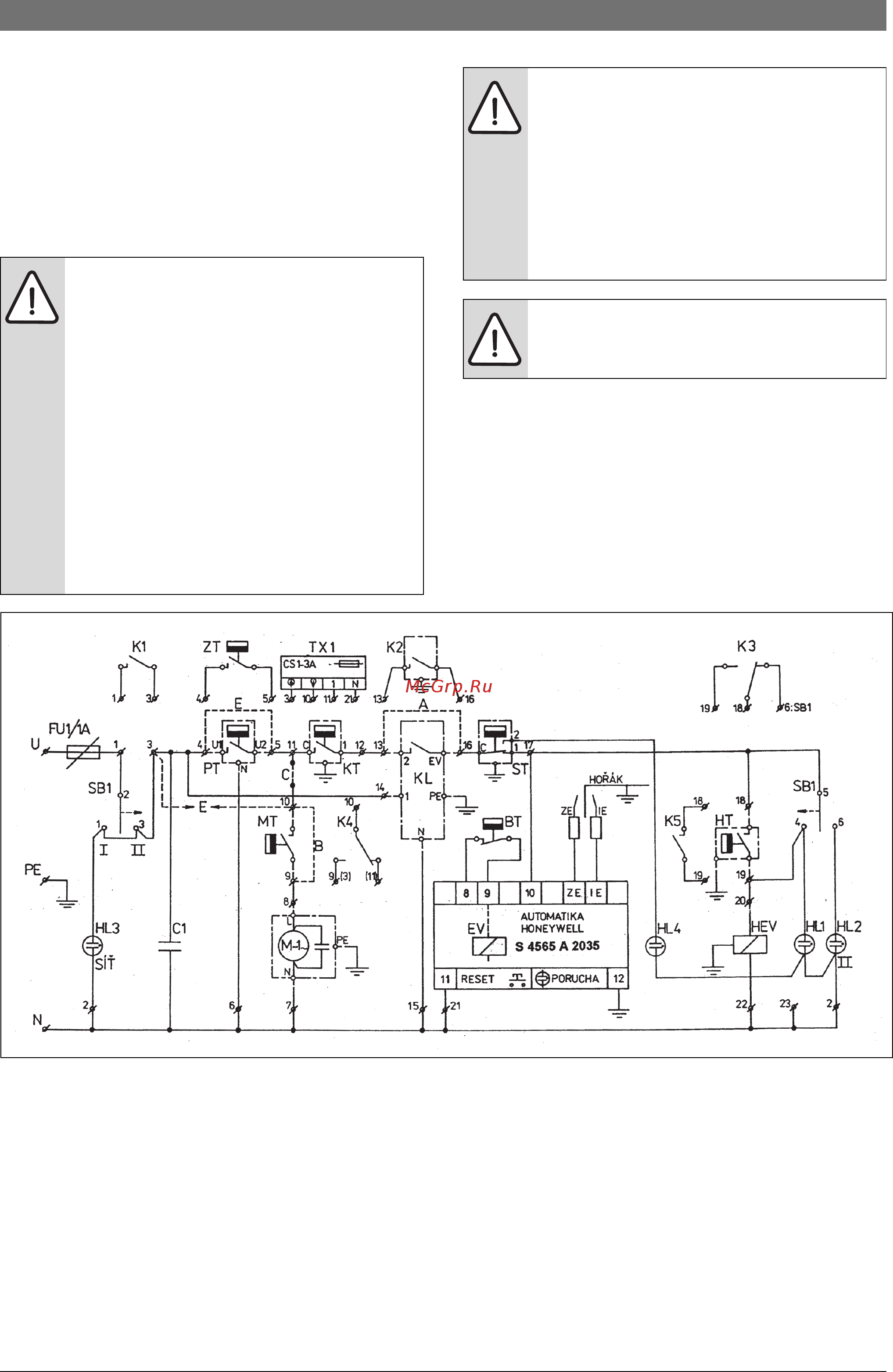

Рис. 11 Электрическая схема котлов FN 18-30 HN
[EV] запорный клапан
[HEV] электрический вентиль регулятора газа High-Low
[K1-K5]двухуровневый модулятор давления
[KT] котловой термостат 0-90 °C
[TX1] временной выключатель выбега насоса
[KL] заслонка дымохода
[IE] ионизационный электрод
[A-E] соединения на интегральной схеме
[FU1] электрический предохранитель 1 А
[ST ] термостат контроля дымовых газов (63-90 °C)
[M1] циркуляционный насос
[SB1] клавиша пуска и переключения
[C1] стабилизирующий конденсатор ТС 252-М1/250В
[HT] уличный термостат 0 +/- 8 °C
[ZE] электрод розжига
[PT] комнатный термостат
[HL1] индикатор РЕЖИМ I (номинальная мощность)
[HL2] индикатор РЕЖИМ II (пониженная мощность)
[HL3] индикатор СЕТЬ
[HL4] индикатор ST (термостат продуктов сгорания)
[BT] термостат блокировки 95-10 °C
[MT] термостат минимальной температуры 55-10 °C
[ZT] термостат защиты от замерзания
УBEДOMДEHИE: возможно повреждение
оборудования из-за неправильного монтажа!
При выполнении электрических соединений
соблюдайте следующее:
▶ Осторожно прокладывайте провода и
капиллярные трубки.
▶ При прокладывании не допускайте изломов
капиллярных трубок.
▶ Работы с электрическим оборудованием в
отопительной установке разрешается проводить
только при наличии соответствующей
квалификации (допусков Ростехнадзора).
▶ При отсутствии квалификации выполнение
электрических подключений следует поручить
специализированной фирме, имеющей допуск на
выполнение таких работ.
OПACHO: угроза для жизни из-за поражения
электрическим током при открытом приборе.
▶ Перед тем, как открыть котёл, обесточьте
отопительную установку аварийным
выключателем системы отопления и отключите
соответствующий защитный автомат в здании.
Выключения только системы управления
недостаточно.
▶ Обеспечьте защиту отопительной установки от
случайного включения.
УBEДOMДEHИE: Полярность фаза-нейтраль должна
быть учтена. Подключение заземления является
обязательным!
