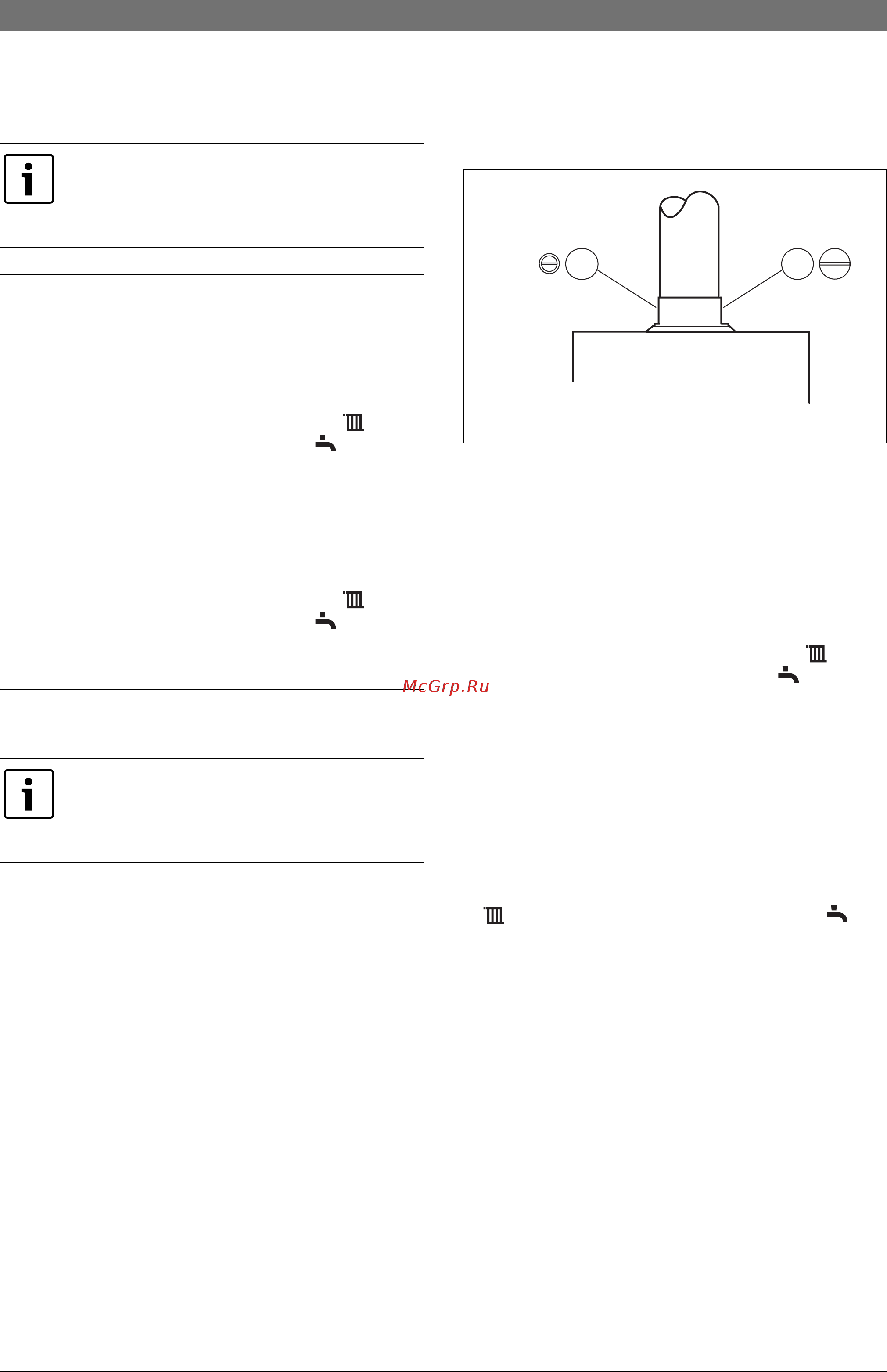

ни Измерение параметров дымовых газов 41 10 Измерение параметров дымовых газов В вашем распоряжении 10 минут для измерения параметров После этого прибор опять перейдет на нормальный режим работы Протолкнуть зонд внутрь патрубка 10 1 Регулировка мощности прибора Для настройки максимальной мощности прибора Удерживать нажатой кнопку Сброс до тех пор пока не загорятся один за другим светодиоды температурной индикации Регулятор температуры подающей линииВи регулятор температуры горячей воды перевести в положение максимума Для настройки минимальной мощности прибора Удерживать нажатой кнопку Сброс до тех пор пока не загорятся один за другим светодиоды температурной индикации Регулятор температуры подающей линии В И регулятор температуры горячей воды ч перевести в положение минимума 10 2 Проверка герметичности пути отвода дымовых газов 1 Измерение концентрации О2 и СО2 в газовоздушной смеси позволяет проверить газоплотность путей отвода дымовых газов Для измерения необходим зонд с кольцевой щелью Измерение возможно только при отводе дымовых газов по С12 Сз2 С42 или В22 Содержание О2 не должно превышать 20 6 Содержание СО2 не должно превышать 0 2 Для обеспечения теплоотдачи открыть вентили радиаторов или точку отбора горячей воды Рис 36 1 Измерительный патрубок дымовых газов 2 Измерительный патрубок воздуха для горения газа Уплотнить измерительное отверстие Удерживать нажатой кнопку Сброс до тех пор пока не загорятся один за другим светодиоды температурной индикации Регулятор температуры подающей линииПи регулятор температуры горячей воды ч перевести в положение максимума Прибор работаете максимальной мощностью Измерить значения О2 или СО2 Удерживать нажатой кнопку Сброс до тех пор когда будет гореть только один светодиод температурной индикации Индикация температуры показывает температуру в подающей линии Установить регулятор температуры подающей линии П и регулятор температуры горячей воды ч на первоначальное значение Отключить прибор Вынуть зонд Вставить обратно заглушку Включить прибор и подождать несколько минут Снять заглушку с измерительного патрубка воздуха для горения газа 2 6 720 647 407 2011 01
