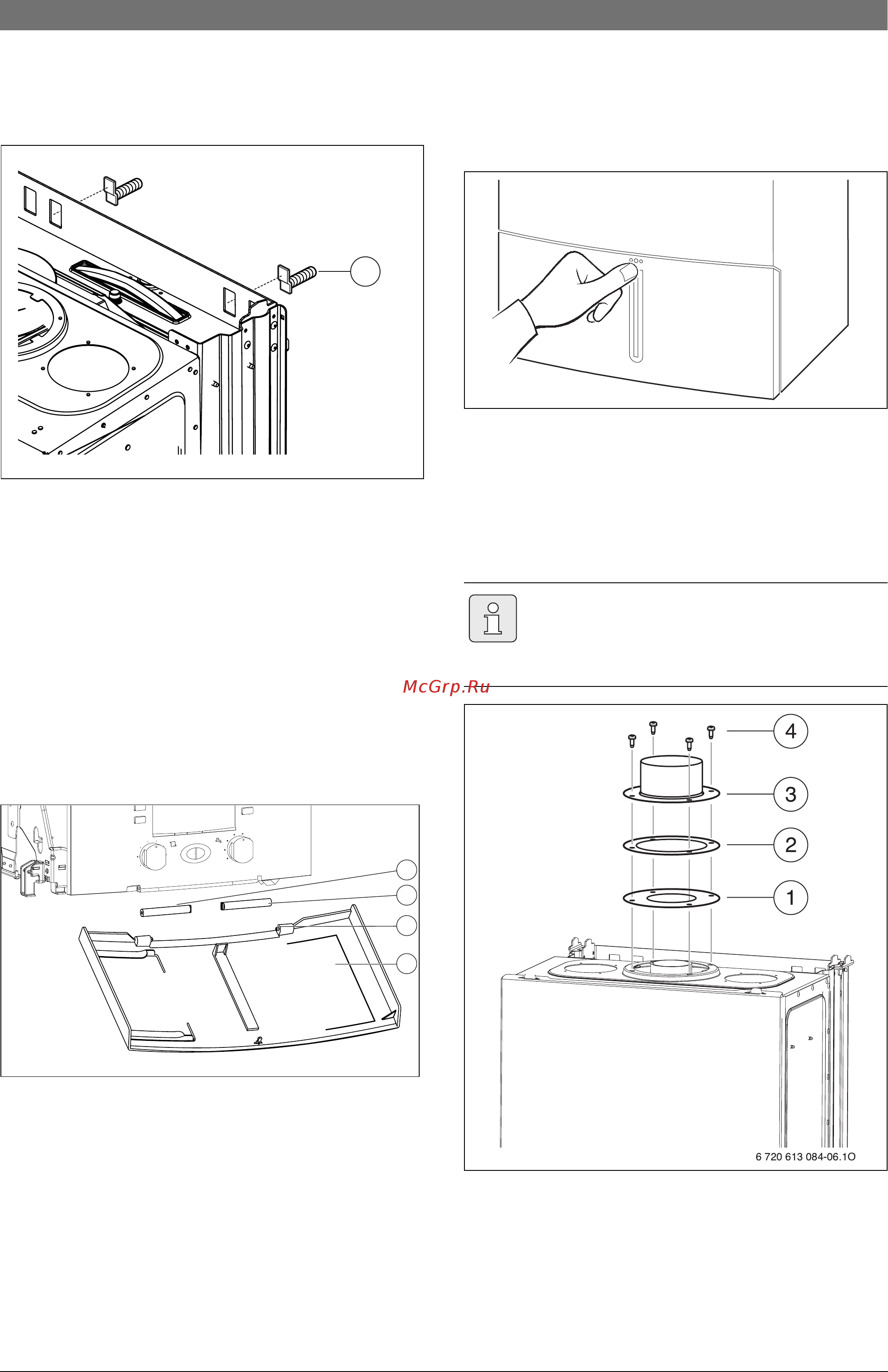

18 Установка прибора Крепление прибора Повесить прибор на два крюка 1 на стену Для открывания крышки Нажать на крышку сверху по центру и отпустить Крышка открывается Система отвода продуктов сгорания Положить подходящую дроссельную шайбу с прокладкой на патрубок для отвода дымовых газов Рис 9 Подвешивание прибора 1 Крюки Насадить принадлежность для отвода дымовых газов и привинтить вместе с дроссельной шайбой Монтаж крышки Резиновые прокладки 1 и 2 из комплекта поставки положить под устройство управления Не закреплять резиновую прокладку 2 Штифт 3 на правой крышке ввести в резиновую прокладку 2 Более подробная информация по монтажу приведена в соответствующей инструкции по монтажу системы отвода продуктов сгорания Открыть крышку 4 и обе прокладки расположить точно под устройством управления Закрыть крышку Крышка фиксируется 6 720613 303 09 10 Рис 10 Монтаж крышки 1 2 Резиновая прокладка 3 Штифт на крышке 4 Крышка Рис 12 Монтаж системы отвода продуктов сгорания 1 Дроссельная шайба 2 Уплотнение 3 Принадлежность для отвода дымовых газов адаптер 4 Винты 6 720 613 213 2007 10
