Ввод в эксплуатацию | 25ru
6 720 613 213 (2007/10)
7 Ввод в эксплуатацию

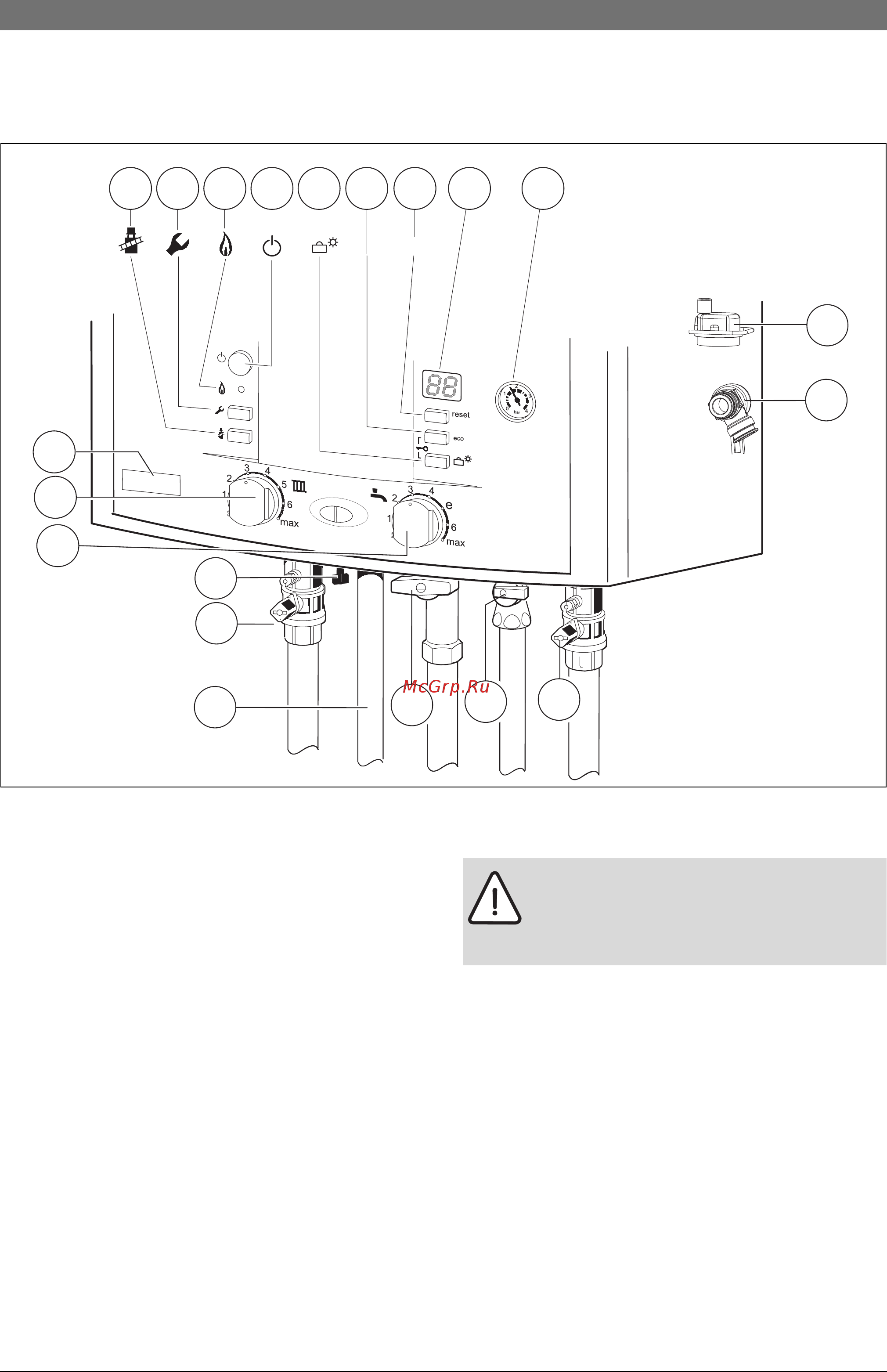

Рис 25 ZWC...
8.1 Манометр
15 Предохранительный клапан (oтoпительный кoнтур)
27 Автоматический воздушный клапан
38 Кран подпитки (ZWC)
61 Кнопка «Сброс»
135 Кнопка включения/выключения
136 Терморегулятор подающей линии отопительного контура
170 Сервисные краны в подающей и обратной линии
171 Горячая вода
172 Газовый кран (закрыт)
173 Запорный вентиль холодной воды (ZWC)
295 Наклейка с типом приборa
310 Регулятор температуры горячей воды
317 Дисплей
363 Контрольная лампа режима работы горелки
365 Кнопка «Трубочист»
366 Сервисная кнопка
367 ZWC: кнопка eco, сервисные функции «вверх»
ZSC: сервисные функции «вверх»
476 Кнопка «отпуск», сервисные функции «вниз»
7.1 Перед вводом в эксплуатацию
B Установить предварительное давление в
расширительном баке в соответствии со
статической высотой системы отопления
(Æ стр. 31).
B Открыть вентили радиаторов.
B Открыть краны техобслуживания (170),
отопительный прибор заполнить водой на
1 - 2 бара давления (при использовании ZWC с
помощью интегрированного устройства доливки
воды, поз. 38) и закрыть кран для заполнения бака.
B Удалить воздух из радиаторов.
B Снова наполнить систему отопления до давления 1 –
2 бар.
B Открыть (оставить открытым) автоматический
воздушный клапан (27) отопительного контура.
6 720 613 214-04.1O
172
173
171
reset
317 8.161801476135363366365
136
310
170
38
170
295
15
27
ВHИMAHИE: Ввод в эксплуатацию без
воды приводит к повреждению прибора!
B Эксплуатация прибора без воды
запрещена.
