32 | Индивидуальная настройка ru
6 720 613 213 (2007/10)

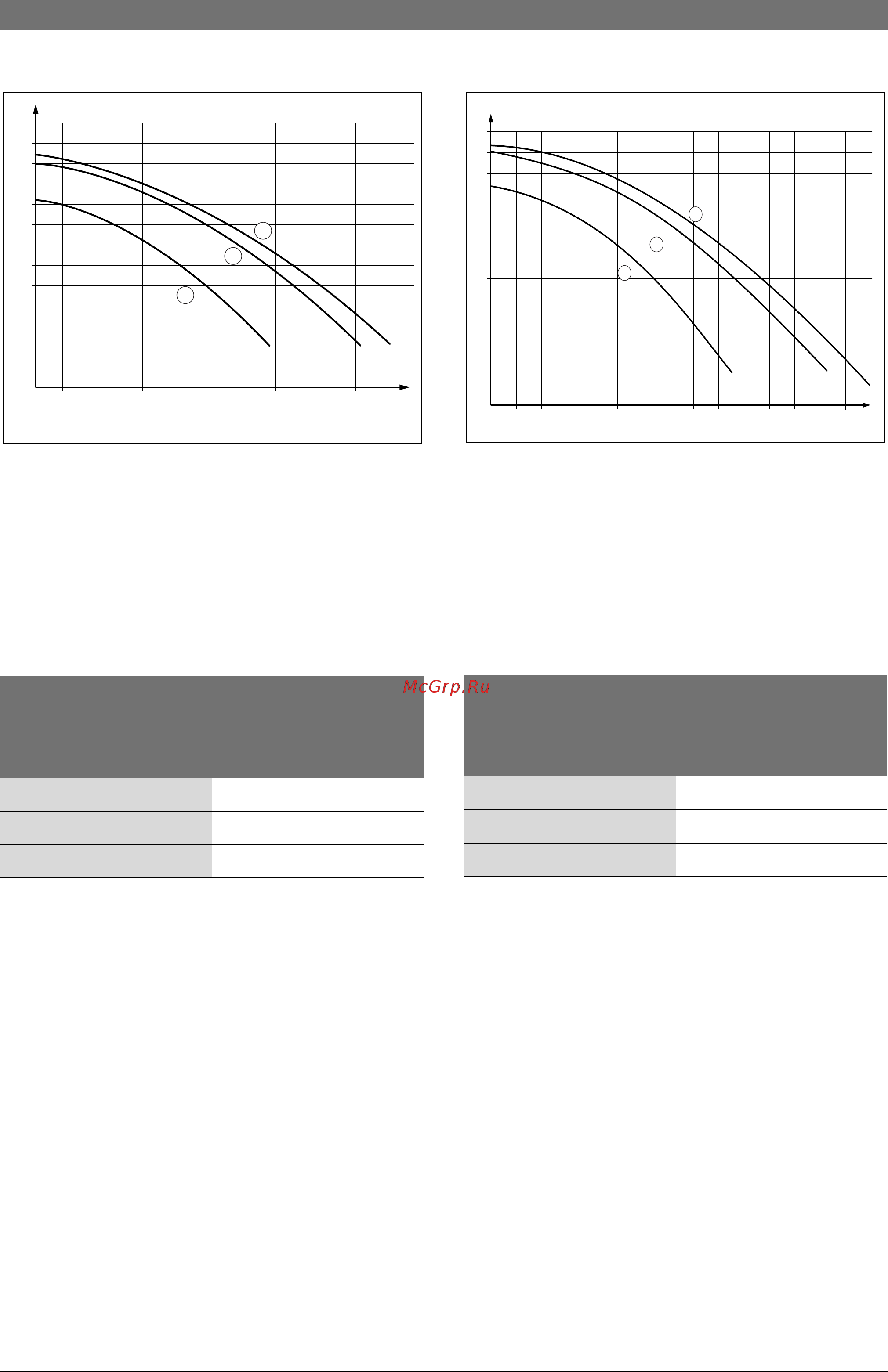

Рис 40 Характеристики насосов при ZWC 28-3 (без
монтажной присоединительной панели)
1 Характеристическая кривая для положения
переключателя 1
2 Характеристическая кривая для положения
переключателя 2
3 Характеристическая кривая для положения
переключателя 3
H Остаточный напор на трубопроводную сеть
Q Расход оборотной воды
Рис 41 Характеристики насосов при ZSC/ZWC 35-3
(без монтажной присоединительной панели)
1 Характеристическая кривая для положения
переключателя 1
2 Характеристическая кривая для положения
переключателя 2
3 Характеристическая кривая для положения
переключателя 3
H Остаточный напор на трубопроводную сеть
Q Расход оборотной воды
Настроенная
номинальная
производительность
отопительного прибора
Рекомендованное
положение
переключателей
минимум - 18 кВт 1 - 3
18 - 25 кВт 2 - 3
25 - 30 кВт 3
Таб. 16
0
0
100 200 300 400 500 600 700 800 900 1000 1100 1200 1300
0,10
0,20
0,30
0,40
0,50
0,60
Q (l/h)
H
(bar)
6 720 613 085-18.3O
1
2
3
Настроенная
номинальная
производительность
отопительного прибора
Рекомендованное
положение
переключателей
минимум - 20 кВт 1 - 3
20 - 28 кВт 2 - 3
28 - 35 кВт 3
Таб. 17
0
0
100 200 300 1000400 500 600 700 800 900 1100 1200 1300
0,10
0,20
0,30
0,40
0,50
0,60
Q (l/h)
H
(bar)
6 720 613 084-09.2O
1
2
3
1400
1500
