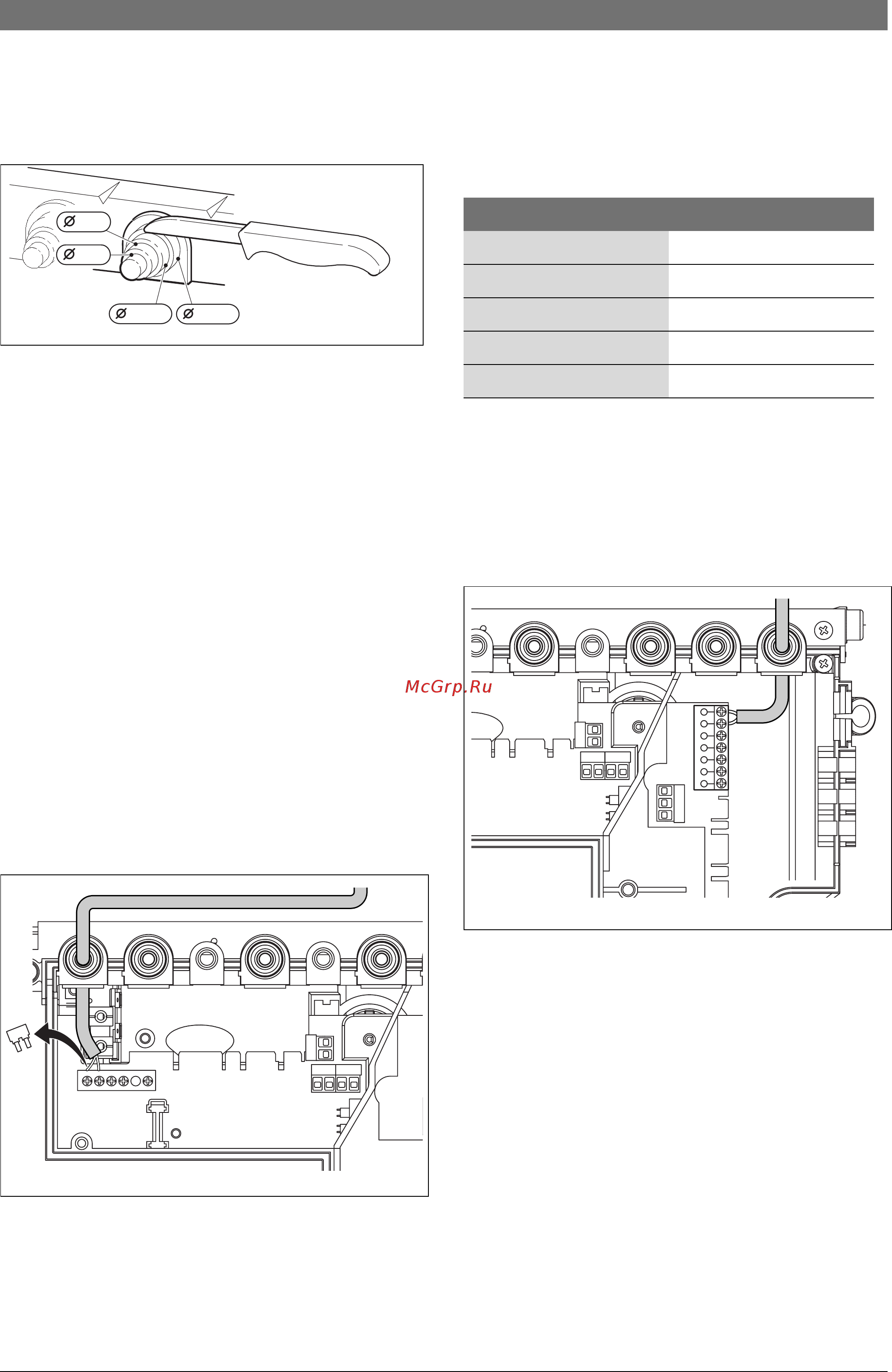

Электрические соединения | 21ru

6 720 613 217 (2007/10)

B Для защиты от струй воды (IP) разгрузку от

натяжения отрезать всегда в соответствие с

диаметром кабеля.

Рис 15

B Вывести кабель через деталь разгрузки от

натяжения и соответствующим образом

подключить.

B Закрепить кабель на фиксаторе для разгрузки от

напряжения.

6.2.2 Подключить регулятор включения и

отключения напряжения 230 вольт

Регулятор должен быть рассчитан на сетевое

напряжение (от отопительного прибора) и не должен

иметь собственного заземления.

B Обрезать по размеру фиксатор для разгрузки от

натяжения в соответствии с диаметром кабеля.

B Вывести кабель через деталь разгрузки от

натяжения и соответствующим образом подключить

регулятор к ST10:

– L к L

– S к L

B Закрепить кабель на фиксаторе для разгрузки от

напряжения.

Рис 16 Подключение (230 В AC, снять перемычку

между L

и L

)

6.2.3 Подключить цифровой регулятор/регулятор

EMS-BUS-шины

B Использовать провода следующего поперечного

сечения:

B Обрезать по размеру фиксатор для разгрузки от

натяжения в соответствии с диаметром кабеля.

B Пропустить кабель через фиксатор для разгрузки от

натяжения и подсоединить к ST19 и к клеммам 6 и 7.

B Закрепить кабель на фиксаторе для разгрузки от

напряжения.

Рис 17 Подключение регулятора

5-7

6 720 612 259-30.1R

13-14

10-12

8-9

6 720 612 897-03.1O

ST10

Длина провода Поперечное сечение

≤ 80 м 0,40 мм

≤ 100 м 0,50 мм

≤ 150 м 0,75 мм

≤ 200 м 1,00 мм

≤ 300 м 1,50 мм

Таб. 9

ST19

6 720 612 229-15.2O
