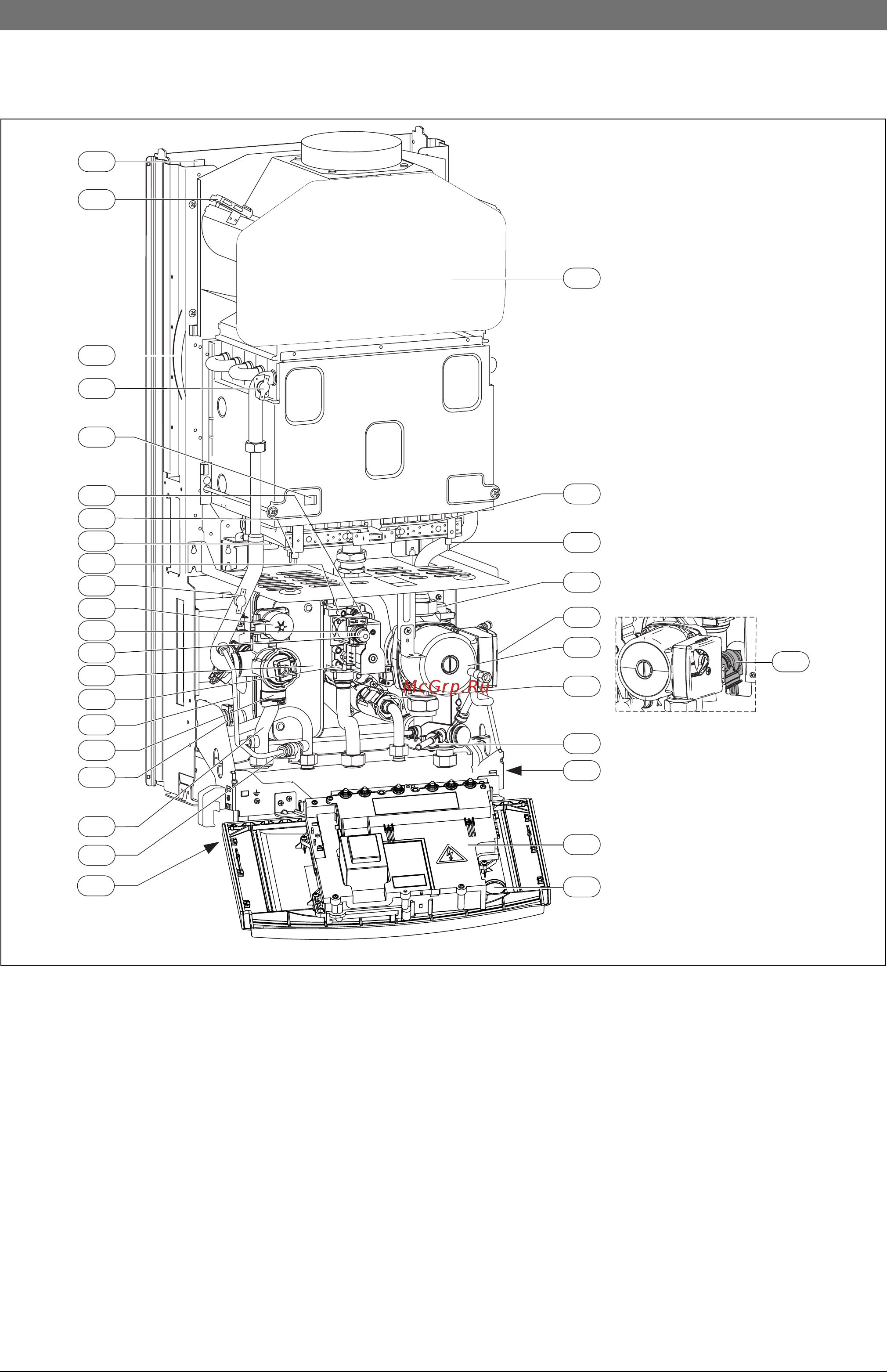

ги Сведения о приборе 9 3 8 Конструкция прибора ZWC Рис 3 3 Измерительный патрубок давление газа перед форсункой 4 Неакотс 3 6 Ограничитель температуры 6 1 Контроль тяги предохранитель потока 6 2 Контроль тяги камера сгорания 6 3 Датчик температуры горячей воды 7 Измерительный патрубок сетевого давления газа 8 1 Манометр 11 Байпас 15 Предохранительный клапан отопительный контур 18 Отопительный насос 18 1 Переключатель частоты вращения насоса 20 Расширительный бак 27 Автоматический воздушный клапан 29 Поддон горелки с коллектором форсунок 32 Ионизационный контроль пламени 33 Запальный электрод 36 Датчик температуры в подающей магистрали 38 Кран подпитки 39 Предохранитель потока 43 Подающая магистраль отопительного контура 56 Газовая арматура 63 Регулировочный винт максимального расхода газа 64 Регулировочный винт минимального расхода газа 84 Двигатель 3 ходового клапана 88 3 ходовой клапан 102 Контрольное окно 120 Петли для навески 295 Наклейка с типом прибора 355 Пластинчатый теплообменник 361 1 Сливной кран 413 Расходомер турбина 418 Фирменная табличка 6 720 613 217 2007 10
