6 | Управление
Condens 5000W ZBR 70-3 | ZBR 100-36720813997 (2016/06)
4 Управление

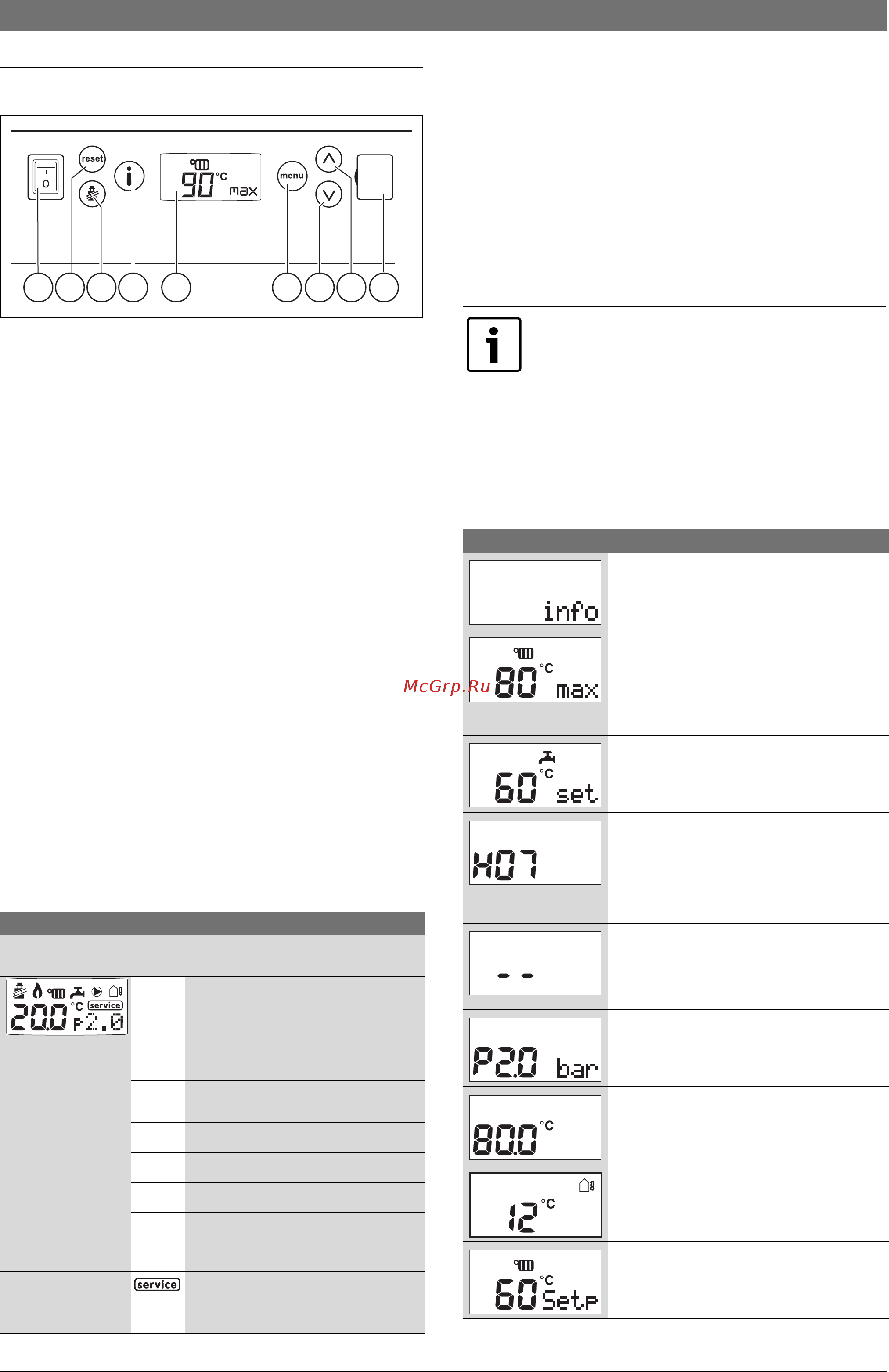

Рис. 5 Панель управления
[1] Пусковой выключатель
[2] Кнопка «reset»
[3] Кнопка «трубочист»
[4] Кнопка «информация»
[5] Дисплей
[6] Кнопка «меню»
[7] Кнопка «вниз»
[8] Кнопка «вверх»
[9] Штекерный разъём для диагностики
На передней стороне котла расположена панель управления со
следующими элементами:
Пусковой выключатель
Пусковой выключатель включает и выключает котёл.
Электропитание не прерывается.
Кнопка «reset»
c
Кнопкой c можно при запирающих неисправностях перезапустить
котёл ( глава 7 «Показания дисплея»).
Кнопка «трубочист»
d
Кнопкой d котёл включается для выполнения замеров.
Кнопка «информация»
L
С помощью кнопки L можно посмотреть состояние котла.
Дисплей
На дисплее могут быть показаны значения параметров, настройки
и коды. Когда сетевая вилка котла вставляется в розетку, на дисплее
на короткое время появляются все знаки.
Кнопка «меню» O
Кнопка O открывает меню настройки, где можно изменять
параметры котла.
Кнопки «вниз»
N и «вверх» M
Кнопками со стрелками можно ходить по различным меню. Нажмите
кнопку со стрелкой, чтобы изменить параметр или его значение.
Штекерный разъём для диагностики
Предназначен для подключения отдельного диагностического
прибора.
4.1 Меню информации
В меню информации можно смотреть данные о состоянии котла.
Для этого выполните следующее:
▶ Нажмите кнопку
L, чтобы открыть меню информации.
▶ Передвигайтесь по меню кнопками
M и N чтобы увидеть
требуемые данные.
▶ Нажмите кнопку
L, чтобы выйти из меню информации.
Индикация состояния
Индикация на дисплее при включении газового конденсационного
котла (около 1 секунды).
20.0
Фактическая температура подающей
линии [°C].
p2.0
Рабочее давление [бар]
(при низком давлении показание
мигает).
C
Режим "трубочист" (сервисный
режим).
B
Работает горелка.
R
Работает отопление.
S
Работает ГВС.
I
Работает насос.
T
Показание наружной температуры.
Возникла блокирующая
неисправность или требуется
сервисное обслуживание котла.
Таб. 3 Показания на дисплее
6720813680-1.1TD
1 2 3 54 986 7
Через несколько минут бездействия меню
автоматически закрывается и появляется стартовый
экран.
Меню информации
Слово «info» появляется на 1 секунду на
дисплее.
Заданная максимальная температура
котловой воды во время отопления и
в режиме "трубочист" [°C].
При выключенном отоплении на дисплее
показано «OFF».
Информация о ГВС здесь не показывается.
Показание сервисного кода.
Код показан только в том случае, если
требуется сервисное обслуживание котла.
См. главу 7, где приведён полный обзор
кодов и их значения.
Показание рабочего кода или кода
неисправности.
См. главу 7, где приведён полный обзор
кодов и их значения.
Измеренное рабочее давление [бар].
Измеренная температура котловой воды
[ºC].
Наружная температура [ºC].
Показана только при регулировании по
наружной температуре.
Расчётная температура котловой воды
(setpoint) [ºC] во время отопления
R.
Таб. 4 Меню информации
